TOPCon bifaciális napelem
500 Wp
Termékkép
1
/ 1
REDSOLAR

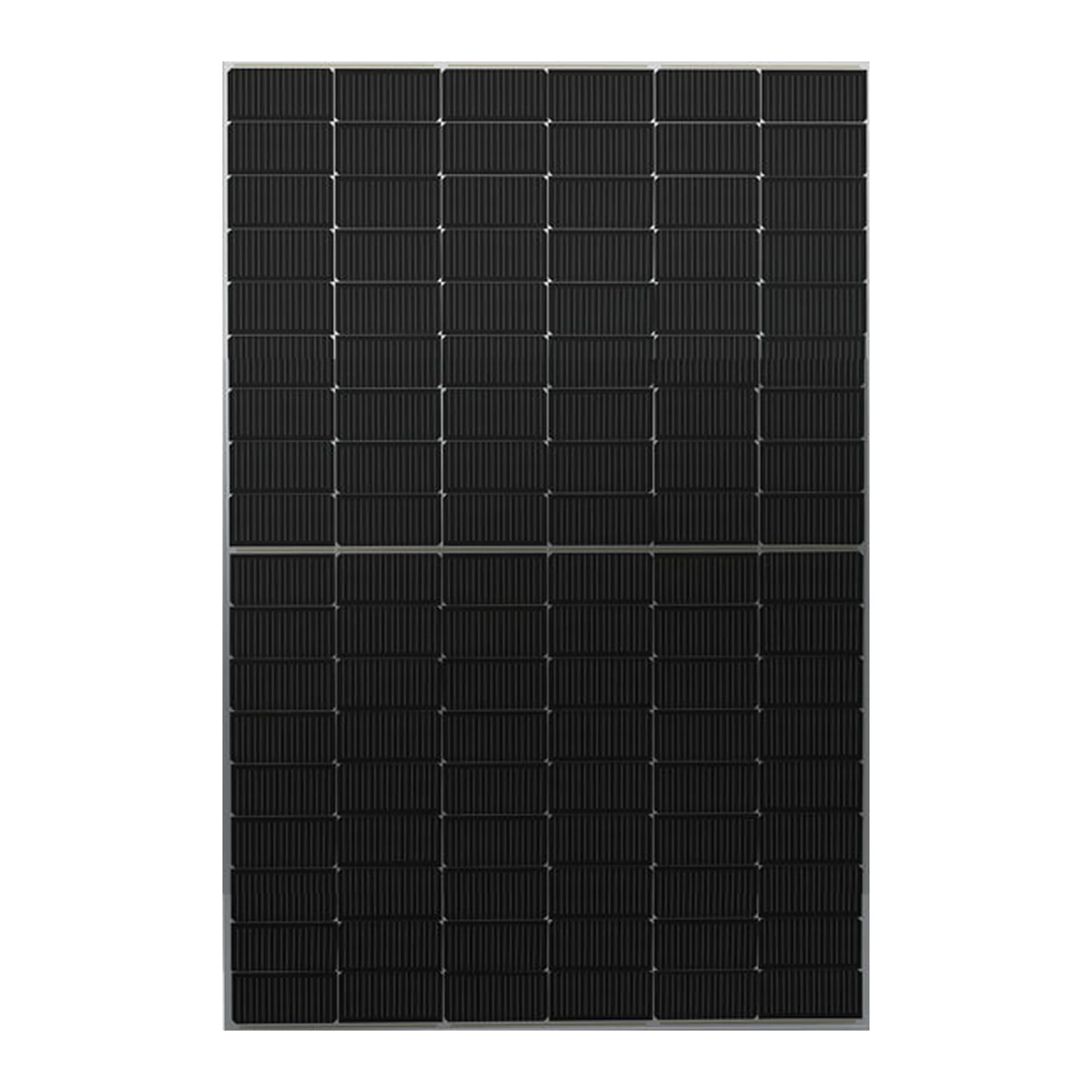

REDSOLAR 500 Wp bifaciális napelem
108 félcellás, bifaciális TOPCon monokristályos napelem 500 W névleges teljesítménnyel. A forrás szerint 12 év termékgaranciát és 30 év lineáris teljesítménygaranciát említ.
Napelem teljesítménye (STC)
500 Wp
Névleges teljesítmény (STC)
500
Hátoldali teljesítménynövekedés (5%)
525Wp
Hátoldali teljesítménynövekedés (15%)
575Wp
Ár egyeztetés alatt
Letölthető dokumentumok
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Specifikáció
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény (STC) | 500 |
|---|---|
| Munkaponti feszültség (STC) | 32.62 |
| Munkaponti áram (STC) | 15.34 |
| Üresjárási feszültség (STC) | 39.00 |
| Rövidzárlati áram (STC) | 16.18 |
| Modulhatásfok (STC) | 22.48% |
| Maximális rendszerfeszültség | 1500VDC |
| Maximális biztosíték névleges áram | 30A |
| Hátoldali teljesítménynövekedés (5%) | 525Wp |
| Hátoldali hatásfok STC (5%) | 23.6% |
| Hátoldali teljesítménynövekedés (15%) | 575Wp |
| Hátoldali hatásfok STC (15%) | 25.9% |
| Hátoldali teljesítménynövekedés (25%) | 625Wp |
| Hátoldali hatásfok STC (25%) | 28.1% |
| Pmax hőmérsékleti együtthatója | -0.30%/℃ |
|---|---|
| Voc hőmérsékleti együtthatója | -0.25%/℃ |
| Isc hőmérsékleti együtthatója | +0.045%/℃ |
| Üzemi hőmérséklet | -40~+85℃ |
| Csatlakozódoboz | IP68，3 diodes |
|---|---|
| Kábelek | 4mm²，+:300mm / -:200mm（Customizable） |
| Modulméret | 1961*1134*30mm |
|---|---|
| Napelemcellák száma | Cells（2*6*9） |
| Tömeg | 27.3 Kg ±5% |
| Első üveg sor 1 | 2.0mm Ultra white AR semi-toughened glass |
| Első üveg sor 2 | 2.0mm semi-toughened glass |
| Standard tesztfeltételek | Atmospheric quality AM1.5, Irradiance 1000w/㎡, Cell Temperature 25℃ |
|---|
| Leírás | G12R-MBB TOPCon mono bifaciális modul, 108 félcellával. 12 év termékgarancia. 30 év lineáris teljesítménygarancia. Kimenő teljesítmény 490-510 W. Maximális hatásfok 22.9%. Teljesítménytűrés 0~+5 W. |
|---|---|
| NMOT | 42±2℃ |
| Statikus terhelés elöl | 5400Pa |
| Statikus terhelés hátul | 2400Pa |
| 40'HQ konténeres szállítás | 36 Pcs/box × 24 box = 864Pcs |
| Modell | 500TR |
Termékinformáció
Termékleírás
Jellemzők és előnyök
- G12R-MBB TOPCon mono bifaciális modul
- 108 félcellás kialakítás
- A forrás szerint a modul 490–510 W teljesítménytartományt említ, a konkrét STC névleges teljesítmény 500 W
- A forrás szerint 22,9% maximális hatásfokot említ a leírás, miközben a táblázat 22,48% modulhatásfokot ad meg
- A forrás szerint PID- és hotspot-ellenállásra, valamint napelemre jellemző nagyobb minőségű csomagolási anyagokra is hivatkozik
- A forrás szerint nincs boron-oxygen LID, és a n-típusú modul alacsonyabb éves csillapítást biztosít
Védelmi funkciók
- A forrás szerint szabványos jégesőteszt-teljesítményt említ
- Az elülső statikus terhelhetőség 5400 Pa
- A hátsó statikus terhelhetőség 2400 Pa
- A csatlakozódoboz IP68 védettségű, 3 diódával
Garancia és támogatás
- 12 év termékgarancia szerepel a forrásban
- 30 év lineáris teljesítménygarancia szerepel a forrásban
- A leírás szerint a teljesítmény az első évben 1%-kal csökken, majd az első 30 év átlagában évi 0,40%-os csökkenést említ
Üzemeltetési környezet
- Üzemi hőmérséklet-tartomány: -40~+85 ℃
- STC vizsgálati feltételek: AM1.5 légkör, 1000 W/㎡ besugárzás, 25 ℃ cellahőmérséklet
- NMOT: 42±2 ℃
- A hőmérsékleti együtthatók a forrás szerint kedvezően támogatják a teljesítménymegőrzést magasabb hőmérsékleten
Méretek és kialakítás
- Modulméret: 1961×1134×30 mm
- Súly: 27,3 kg ±5%
- Napelemcellák száma: Cells（2*6*9）
- Kábelek: 4 mm², +:300 mm / -:200 mm, testreszabható
- Front üveg 1: 2,0 mm ultra fehér AR félkeményített üveg
- Front üveg 2: 2,0 mm félkeményített üveg
Rendszerintegráció
- Maximum rendszerfeszültség: 1500 VDC
- Maximális biztosíték névleges áram: 30 A
- A forrás a 40'HQ konténeres szállítási csomagolási mennyiséget is megadja: 36 db/doboz × 24 doboz = 864 db
Felhasználás
- A modul általános célú napelemes energiatermelésre szolgál, bifaciális kialakítással
- A forrás szerint a hátoldali teljesítménynyereség mértéke a környezeti feltételektől függően változhat
Csomagtartalom
- A forrás a csomag tartalmát tételesen nem sorolja fel
- A rendelkezésre álló adat csak a szállítási kiszerelésre és a doboz/konténer mennyiségre utal
