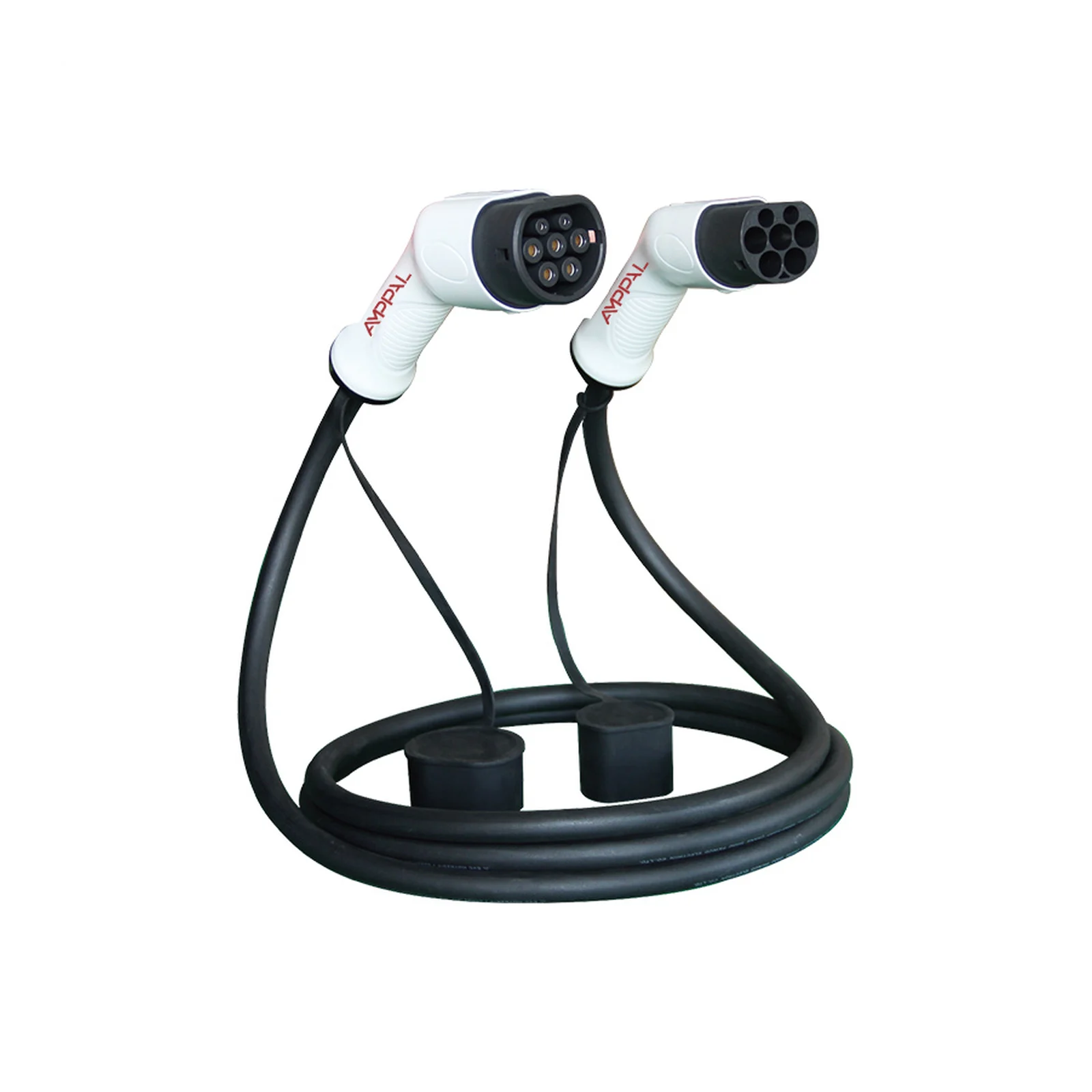

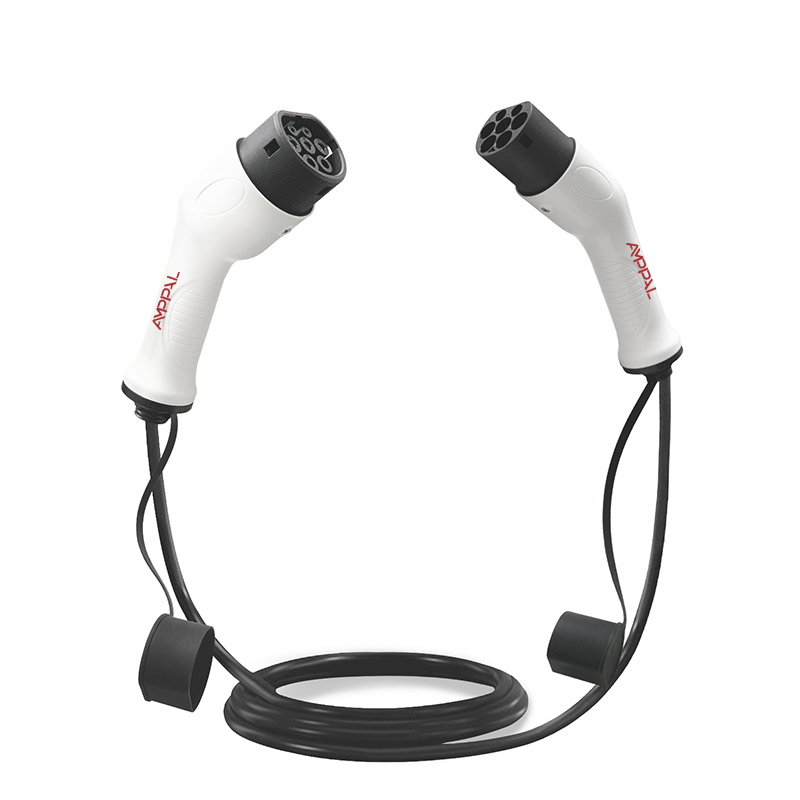

AMPPAL AC töltőcsatlakozó

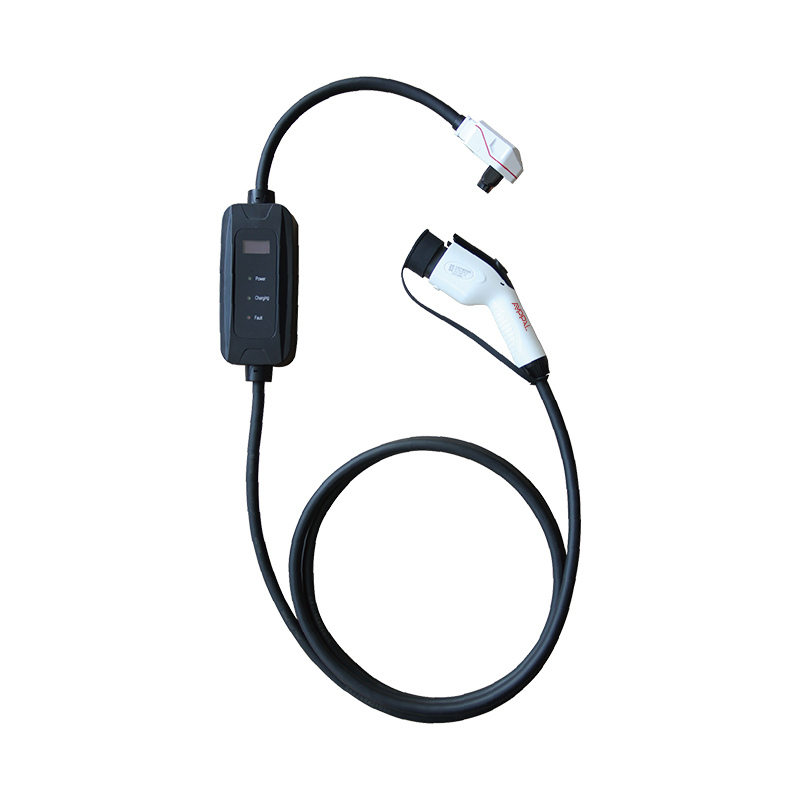

AC töltőcsatlakozó hordozható EV töltési rendszerekhez. 16/32 A névleges árammal és IP67 védettséggel készült, plug-in kivitelben védőfedéllel használható. A termék többféle kábelkiosztással és csatlakozási opcióval szerepel a forrásban.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges áram | 16/32 A |
|---|---|
| Névleges feszültség | 220V-380V |
| Teljesítményérintkezők száma | 5 ( PE, L1, L2, L3, N ) |
| Csatlakozási ciklus | ＞10000 alkalom |
|---|
| Jelérintkező hőmérsékletemelkedése | ≤80N |
|---|---|
| Működési hőmérséklet | -30℃~+50℃ |
| Névleges áram és kábelkiosztás | 16A egyfázisú | 3X2.5mm²+1X0.75mm²TPE, φ13.5 | ház színe: fehér/fekete opcionális, kábel színe: fekete/narancs opcionális |
|---|---|
| Kábel specifikáció | 3X2.5mm²+1X0.75mm²TPE, φ13.5 |
| Névleges áram és kábelkiosztás | 16A egyfázisú | 5X2.5mm²+1X0.75mm²TPE, φ15.5 | ház színe: fehér/fekete opcionális, kábel színe: fekete/narancs opcionális |
| Kábel specifikáció | 5X2.5mm²+1X0.75mm²TPE, φ15.5 |
| Névleges áram és kábelkiosztás | 32A egyfázisú | 3X6mm²+1X0.75mm²TPE, φ16.3 | ház színe: fehér/fekete opcionális, kábel színe: fekete/narancs opcionális |
| Kábel specifikáció | 3X6mm²+1X0.75mm²TPE, φ16.3 |
| Névleges áram és kábelkiosztás | 32A egyfázisú | 3X6mm²+1X0.75mm²TPE, φ16.3 | ház színe: fehér/fekete opcionális, kábel színe: fekete/narancs opcionális |
| Kábel specifikáció | 3X6mm²+1X0.75mm²TPE, φ16.3 |
| Tű anyaga | Alumíniumötvözet, ezüstözött felület és felső szigetelés |
|---|---|
| Ház anyaga | Hőre lágyuló műanyag, UL94 V-0 lángállósági fokozat |
| Védettségi szint | IP67 (csatlakoztatva, védőfedéllel) |
|---|
| Terméknév | AC töltőcsatlakozó |
|---|---|
| Jelérintkezők száma | 2 ( CC, CP ) |
| Jelérintkezők száma | ＜50K |
| Ütésállóság | 1 méteres esést és egy 2 tonnás jármű átgázolását elviseli |
| Szigetelési ellenállás | ＞1000MΩ |
| Ház színe | Fehér |
| Megjegyzés | Ház színe: fehér/fekete opcionális; kábel színe: fekete/narancs opcionális |
| Megjegyzés | Ház színe: fehér/fekete opcionális; kábel színe: fekete/narancs opcionális |
| Megjegyzés | Ház színe: fehér/fekete opcionális; kábel színe: fekete/narancs opcionális |
| Megjegyzés | Ház színe: fehér/fekete opcionális; kábel színe: fekete/narancs opcionális |
Termékleírás
Felhasználás
Felhasználás AC töltőcsatlakozó hordozható EV töltési rendszerekhez.
A forrás alapján a termék AC Charge Stations környezetben használható csatlakozóként jelenik meg, nem önálló töltőállomásként.
Jellemzők és előnyök
Fő jellemzők
A termék 16/32 A névleges áramra és 220V-380V névleges feszültségre van megadva.
A kivitelhez IP67 védettség, UL94 V-0 lángálló házanyag, ezüstözött felületű érintkezők és többféle kábelkiosztás tartozik.

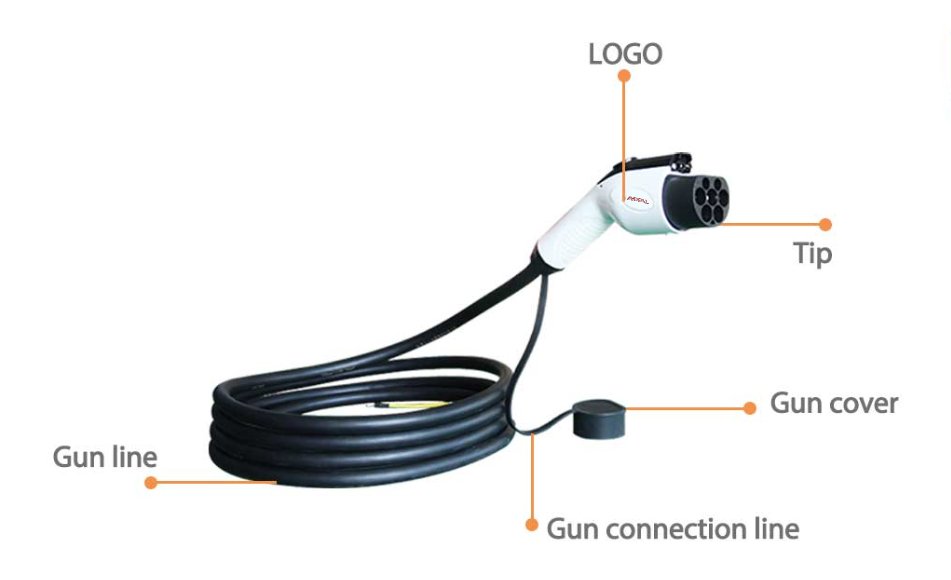

- Plug-in kivitel védőfedéllel
- Többféle fázis- és kábelváltozat a forrás szerint
Telepítés
Csatlakoztatás
A forrás több kábel- és átmérőváltozatot sorol fel, amelyek a csatlakozó bekötési kialakításához kapcsolódnak.
A megadott változatok a névleges áramhoz és a kábel specifikációjához vannak rendelve.
Üzemeltetési környezet
Üzemi környezet A működési hőmérséklet -30℃~+50℃.
Az ütésállósági leírás szerint a termék 1 méteres esést és egy 2 tonnás jármű átgázolását is elviseli.
Védelmi funkciók
Védelem A szigetelési ellenállás ＞1000MΩ.
A védettségi szint IP67, plug-in használatnál és védőfedéllel megadva.
Méretek és kialakítás
Kábelváltozatok
A forrás a következő kábelkiosztásokat adja meg a névleges áramhoz kapcsolódóan:
- 16A egyfázisú: 3X2.5mm²+1X0.75mm²TPE, φ13.5
- 16A egyfázisú: 5X2.5mm²+1X0.75mm²TPE, φ15.5
- 32A egyfázisú: 3X6mm²+1X0.75mm²TPE, φ16.3
- 32A egyfázisú: 3X6mm²+1X0.75mm²TPE, φ16.3
Rendszerintegráció
Felépítés

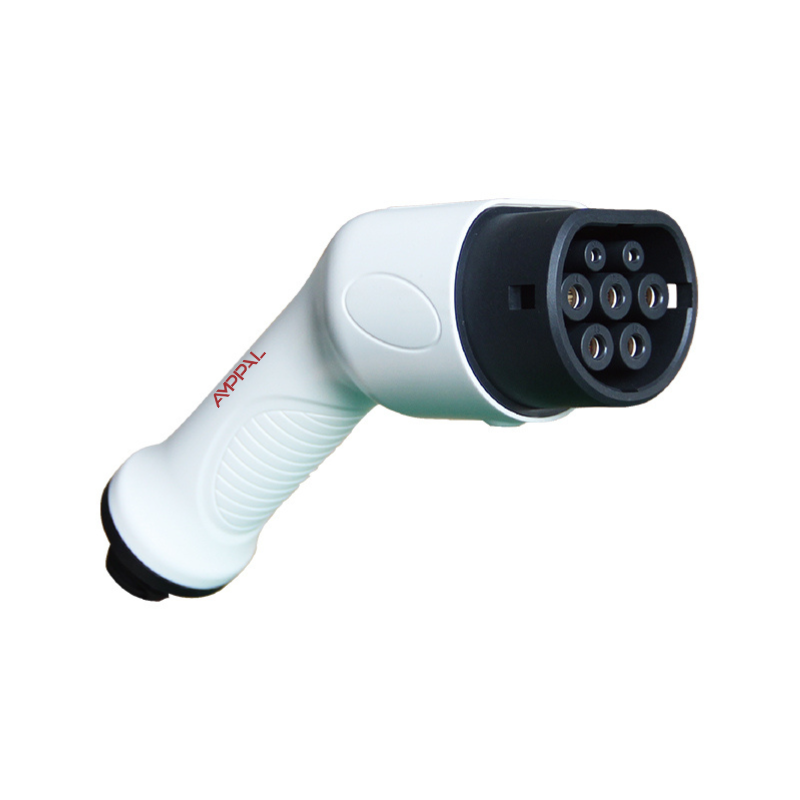

A csatlakozó érintkezőihez a forrás a következő anyagokat adja meg: a tű alumíniumötvözet, ezüstözött felülettel és felső szigeteléssel.
A ház hőre lágyuló, UL94 V-0 lángállósági fokozatú anyagból készül, a ház színe fehér.
A termékoldalon szerepel még, hogy a csatlakozóhoz rézötvözet, felületén ezüstözött terminálok is kapcsolódnak.
