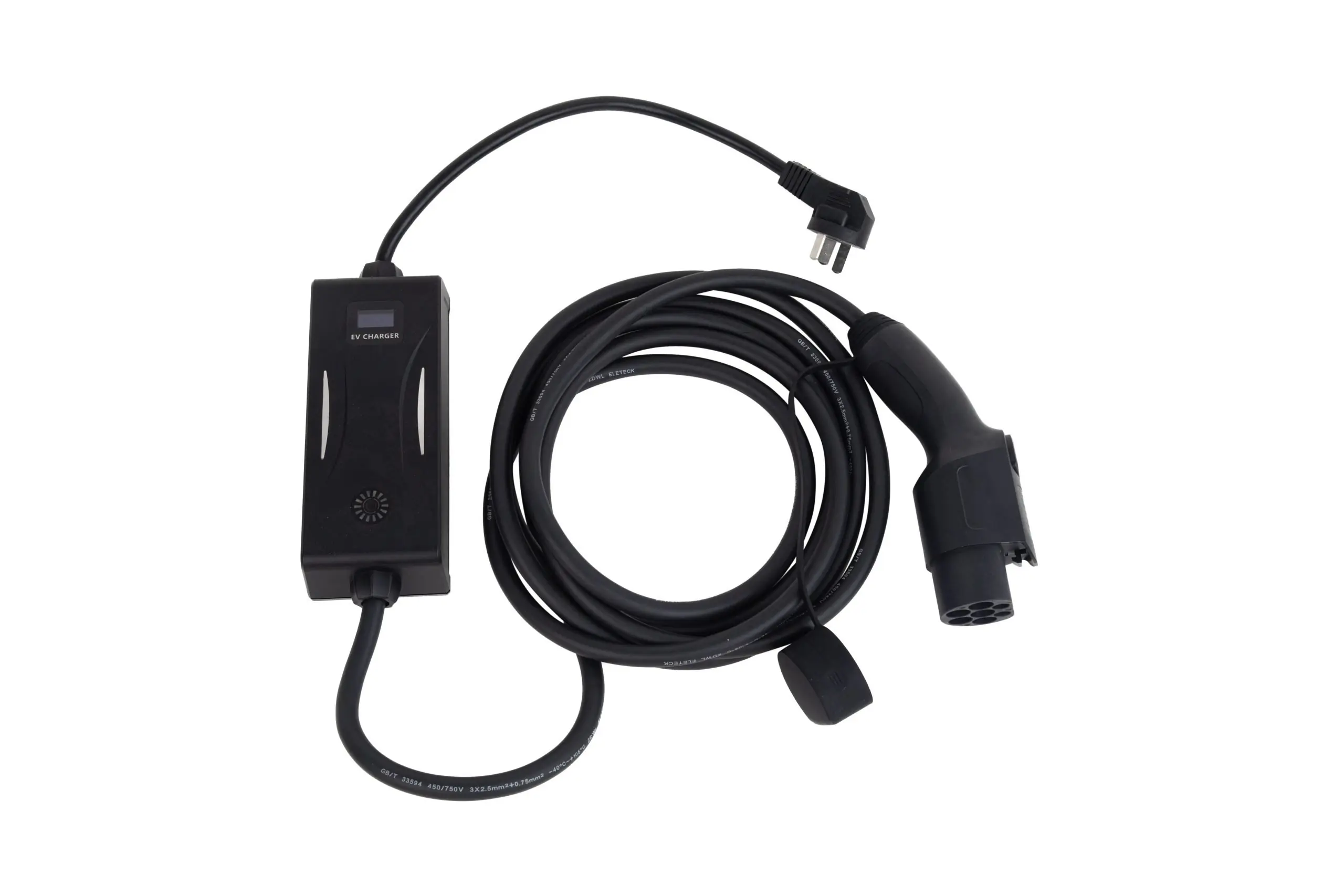

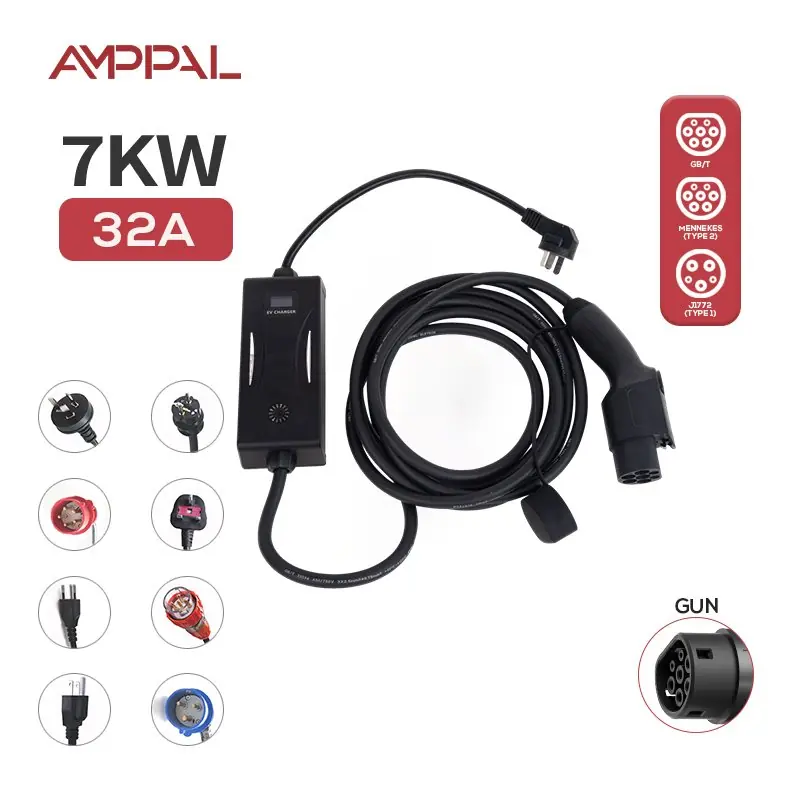

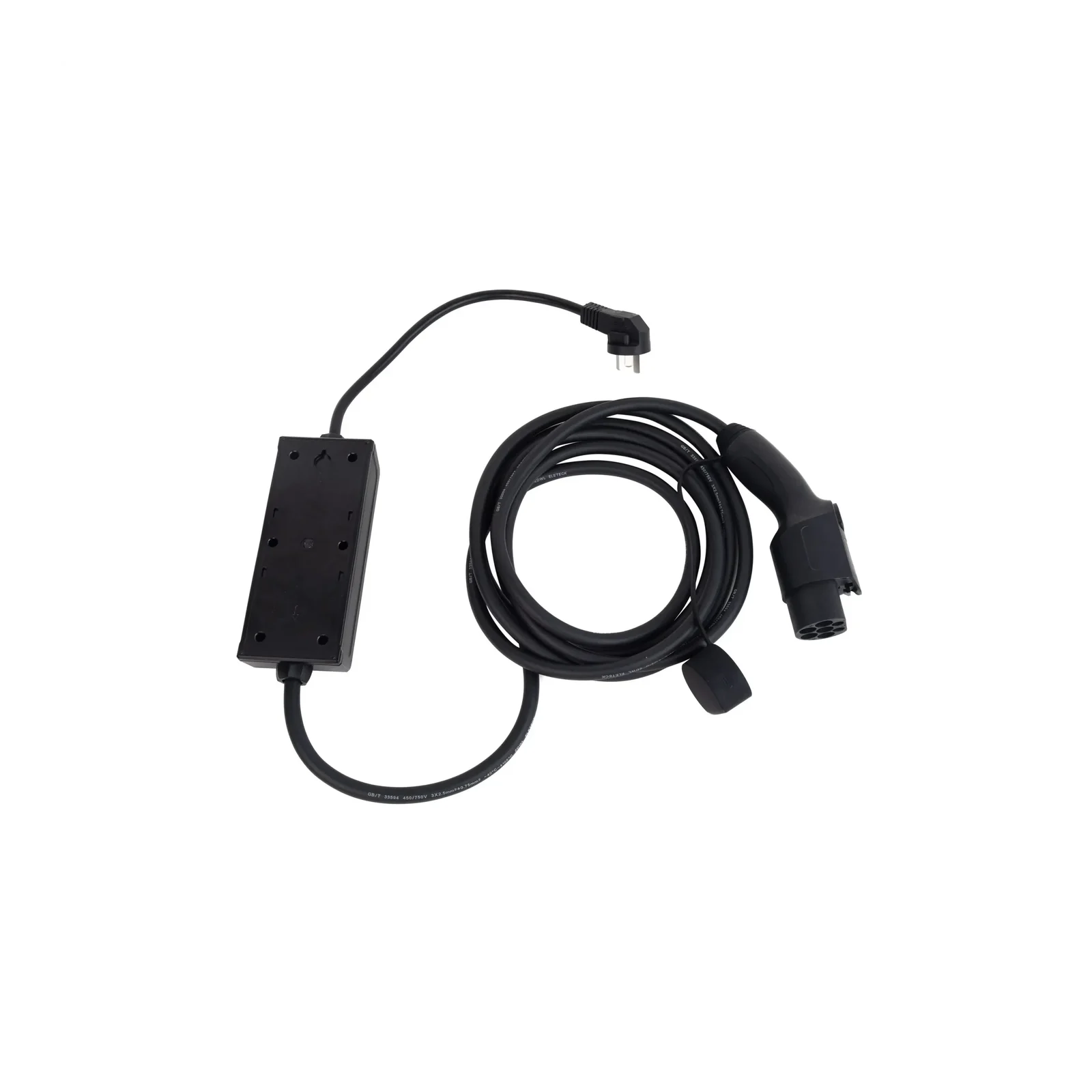

AMPPAL 7 kW hordozható AC töltőállomás
Hordozható AC töltődoboz 7 kW névleges kimeneti teljesítménnyel. Plug and charge működést, LED jelzősávot vagy kijelzőt és IP67/IP54 védelmi besorolást ad meg a forrás.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges bemenő és kimenő áram | 32A |
|---|---|
| Névleges kimeneti teljesítmény | 7kW |
| Töltési mód | Csatlakoztatás és töltés |
|---|
| Töltőkábel hossza | Szabványos 5 méter (opcionális) |
|---|
| Üzemi szabvány | IEC 62752:2016 |
|---|---|
| Védettségi fokozat | IC-CPD IP67, Járműcsatlakozó IP54 |
| Termék neve | Hordozható AC töltődoboz (műanyag típus) |
|---|---|
| Modell | AF-AC-7KW |
| Ember-gép interakció | LED jelzősáv vagy kijelző |
| AC tápellátás | 220VAC±20%;50±10Hz |
| Működési környezet | Tengerszint feletti magasság: <2000m; Hőmérséklet: -20°C~+50°C |
| Védelmi funkciók | túlfeszültség elleni védelem, alulfeszültség elleni védelem, túlterhelés elleni védelem, földelési védelem, túláram elleni védelem, szivárgóáram elleni védelem, túlmelegedés elleni védelem |
Termékleírás
Jellemzők és előnyök
Fő jellemzők
- Thermoplastic ház anyag, UL94 V-0 lángállósági fokozattal.

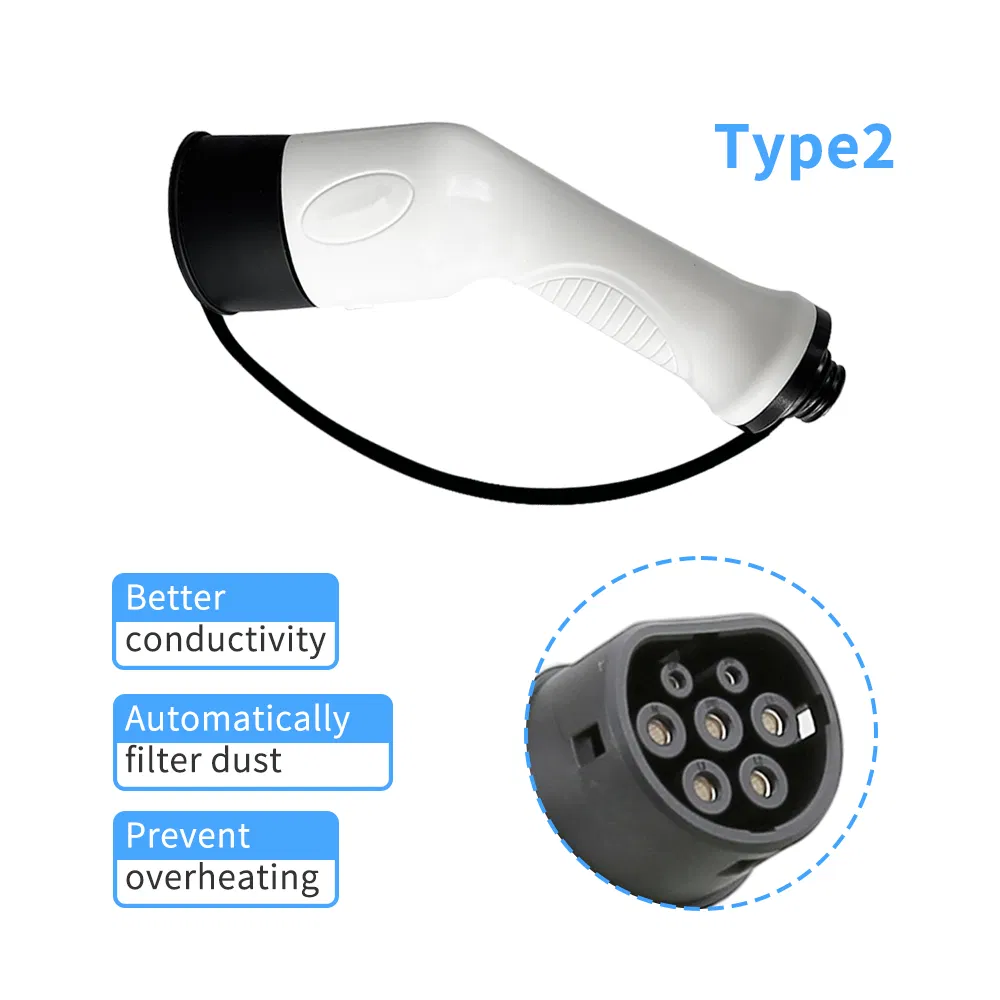

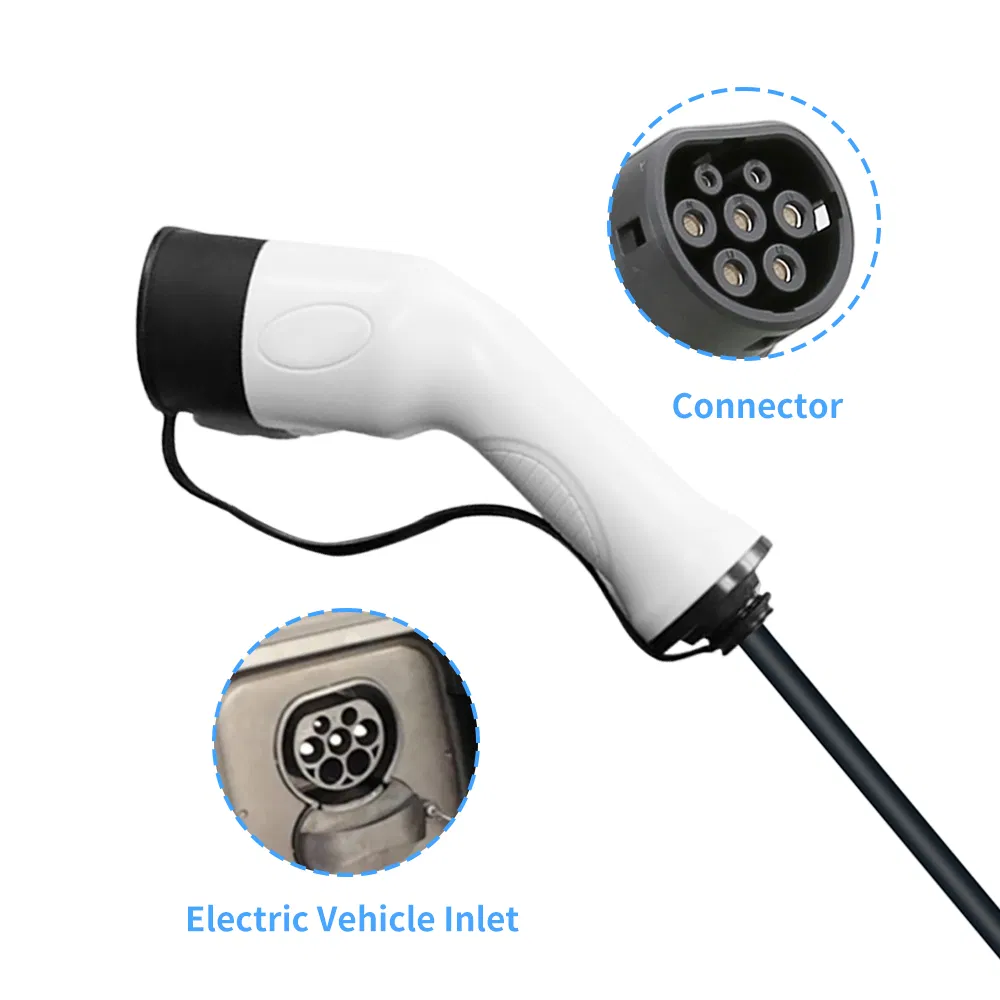

- Rézötvözet érintkezők, ezüstözött felülettel.

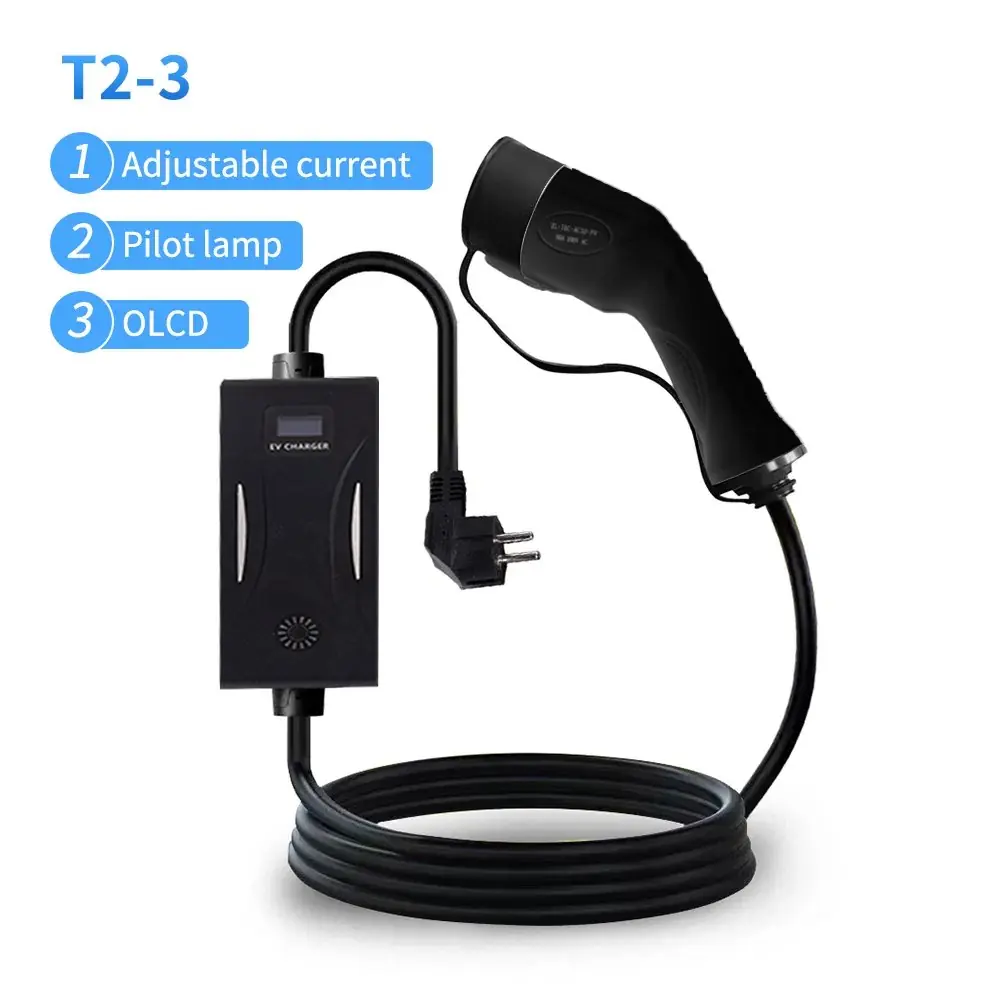

- LED jelzősávval vagy kijelzővel szerelt kezelőfelület.
- Plug and charge működés.
Telepítés
Telepítés
A csomagolás felnyitása után ellenőrizni kell a csomag tartalmát a csomaglista szerint.
- Fali AC töltőállomás, 1 készlet
- Telepítési útmutató, 1 készlet
- Minőségi tanúsítvány, 1 darab
- Rögzítő tiplik és csavarok, 4 darab
A telepítéshez a megadott beépítési méretet kell követni. A forrás szerint a készülék falra szerelhető, két M4 csavarral, a két rögzítőnyílás felakasztásával a csavarokra.
Üzemeltetési környezet
Üzemeltetési környezet
- Védettség: IP54 a sorozatra megadott környezeti feltételként.
- Környezeti hőmérséklet: -20 °C és +50 °C között.
Karbantartás és tárolás
Karbantartás
A töltőberendezést védeni kell a napsütéstől és az esőtől; kültéri elhelyezéshez a forrás árnyékoló fedés használatát javasolja.
Rendszeresen ellenőrizni kell a csavarok szorosságát, a vezetékek rögzítését és azt, hogy a csatlakozások megfelelően állnak-e. Ellenőrizni kell a zárlat hiányát is.
Figyelni kell a villámvédelemre, valamint az árnyékolás és a megbízható földelés biztosítására.
Használat közben az áramot és a feszültséget a névleges tartományon belül célszerű tartani.
Használaton kívül először a töltési kimenetet kell leállítani, majd a kábelt feltekerni és a helyére visszahelyezni.
Védelmi funkciók
Védelem
A megadott védelmi funkciók: túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, földelésvédelem, túláram-védelem, szivárgásvédelem és túlmelegedés-védelem.
A szállítás során a berendezést szorosan rögzíteni kell, a rakodási irányt meg kell jelölni, fejre állítva tárolni és szállítani tilos. Erős rezgés és ütés nem érheti. Nem szakember számára a telepítés tilos.
