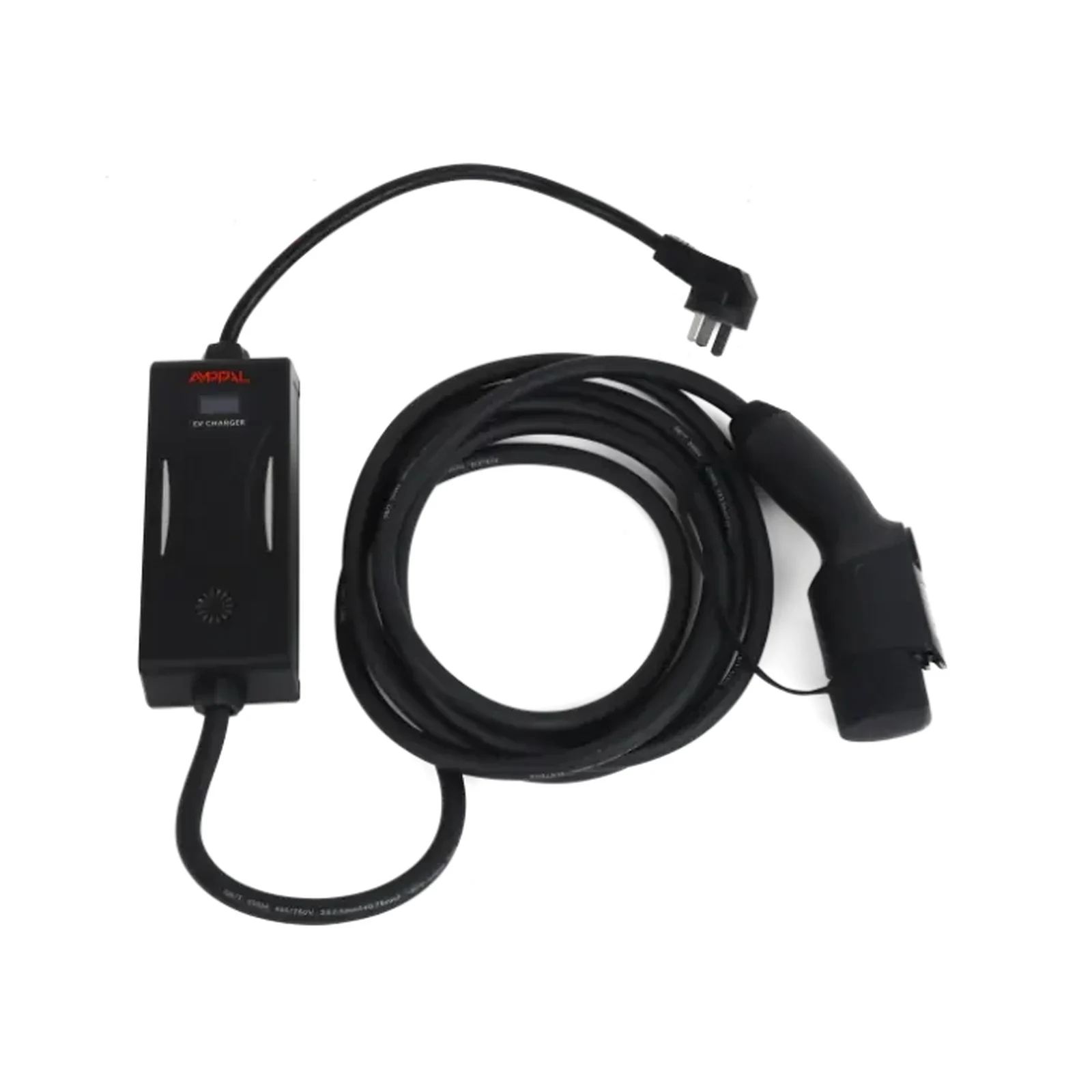

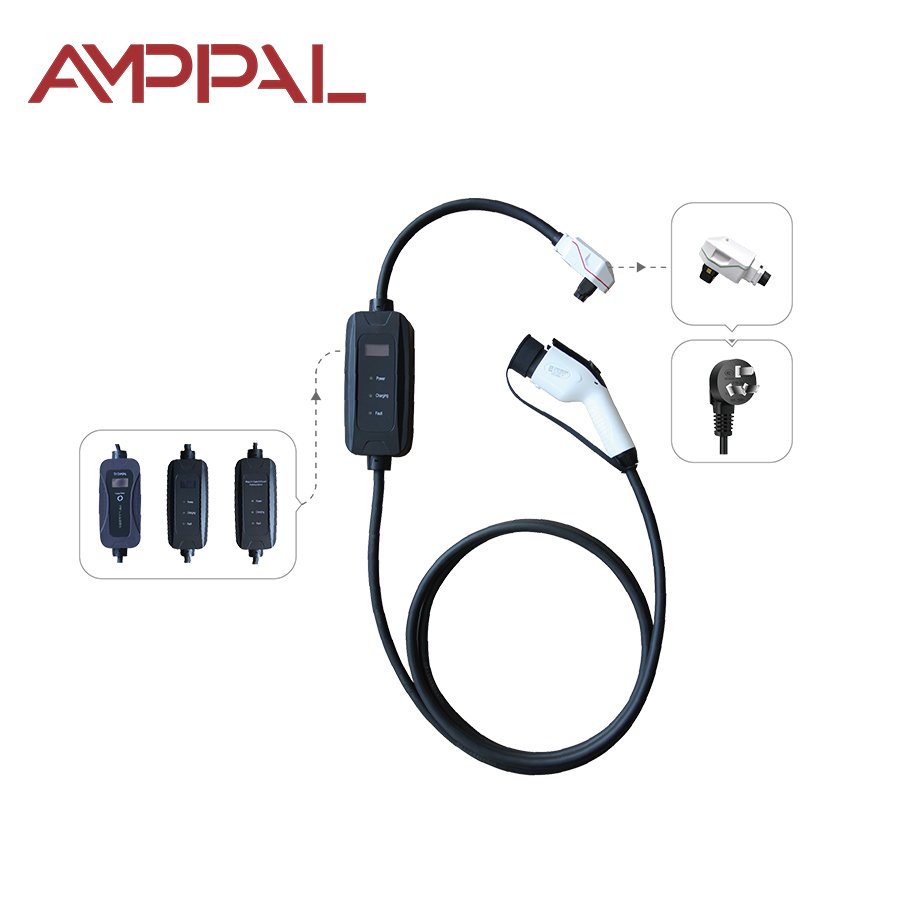

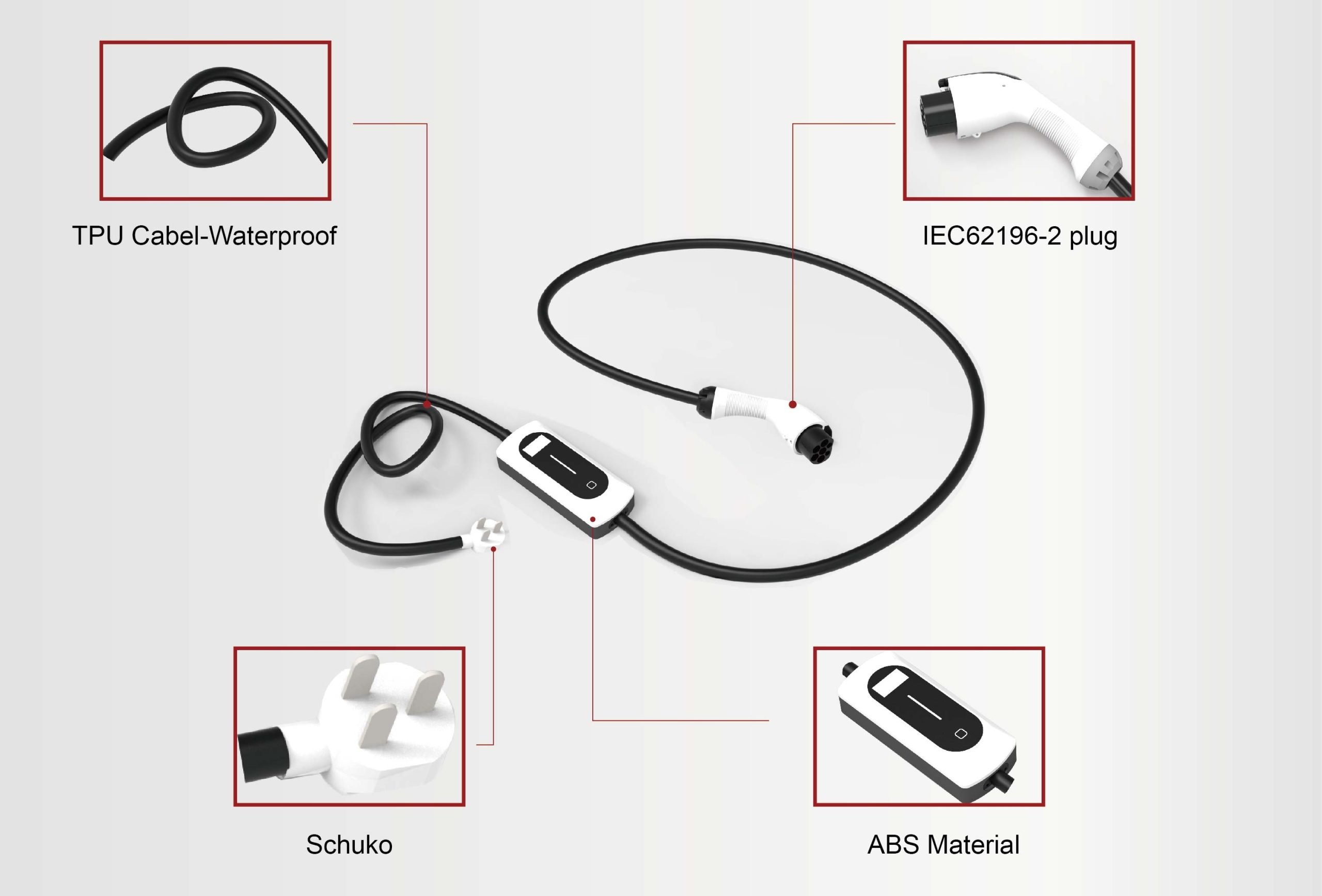

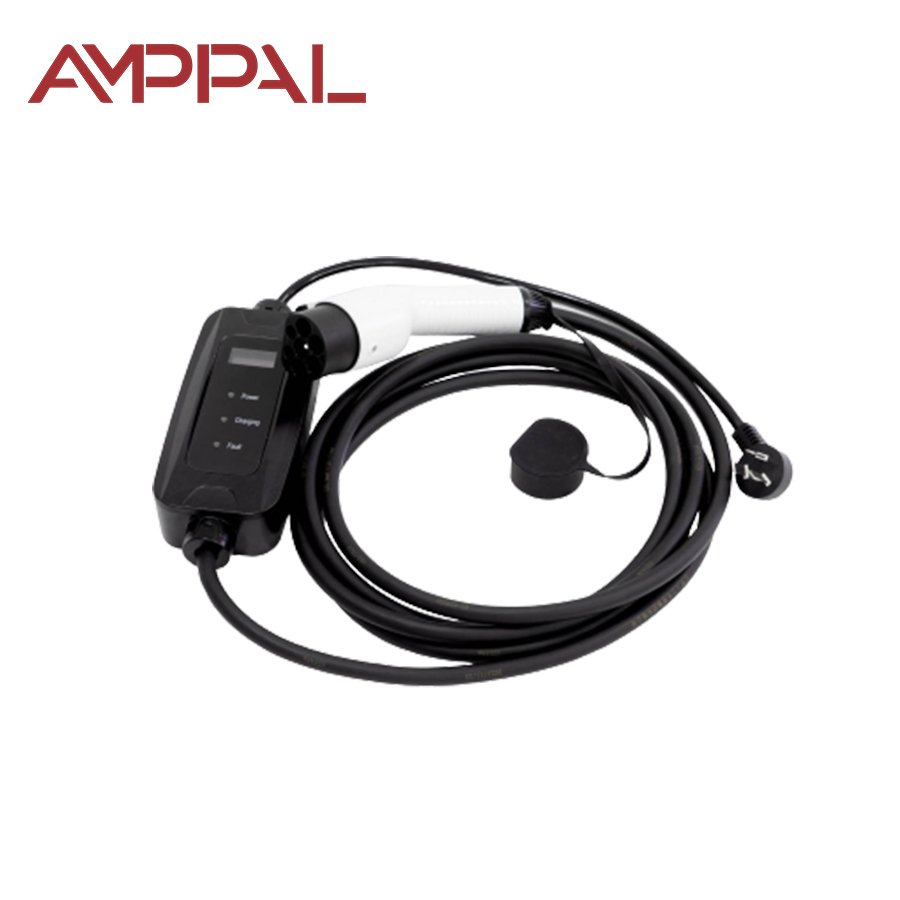

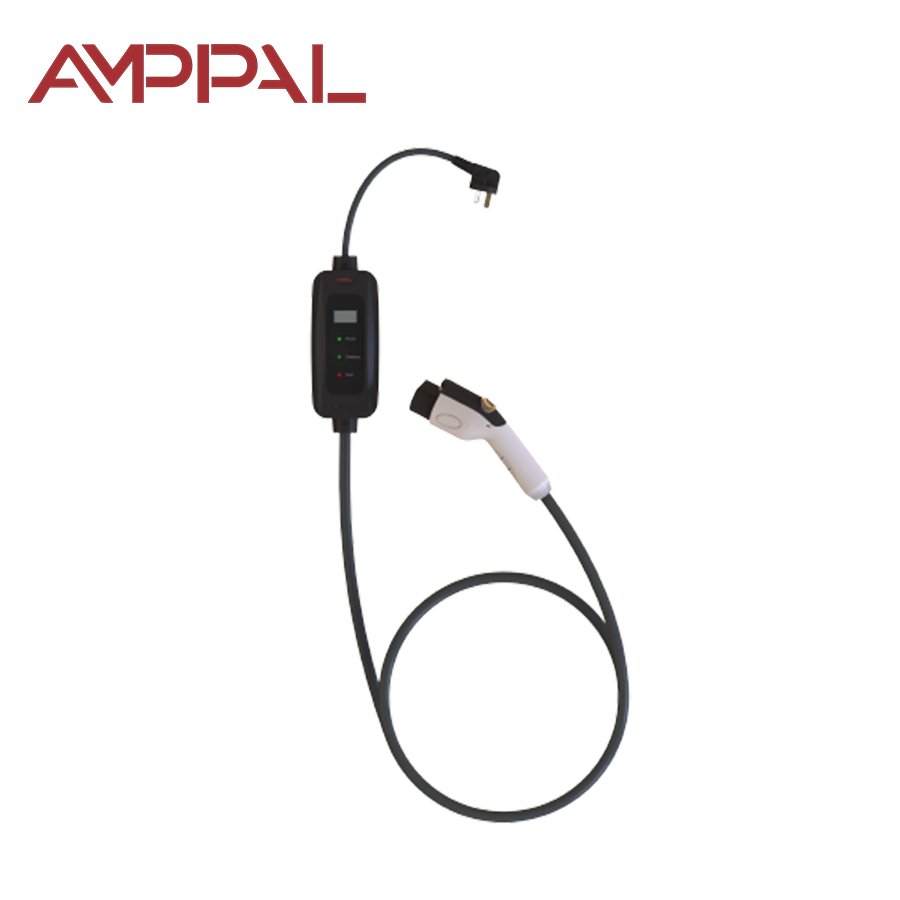

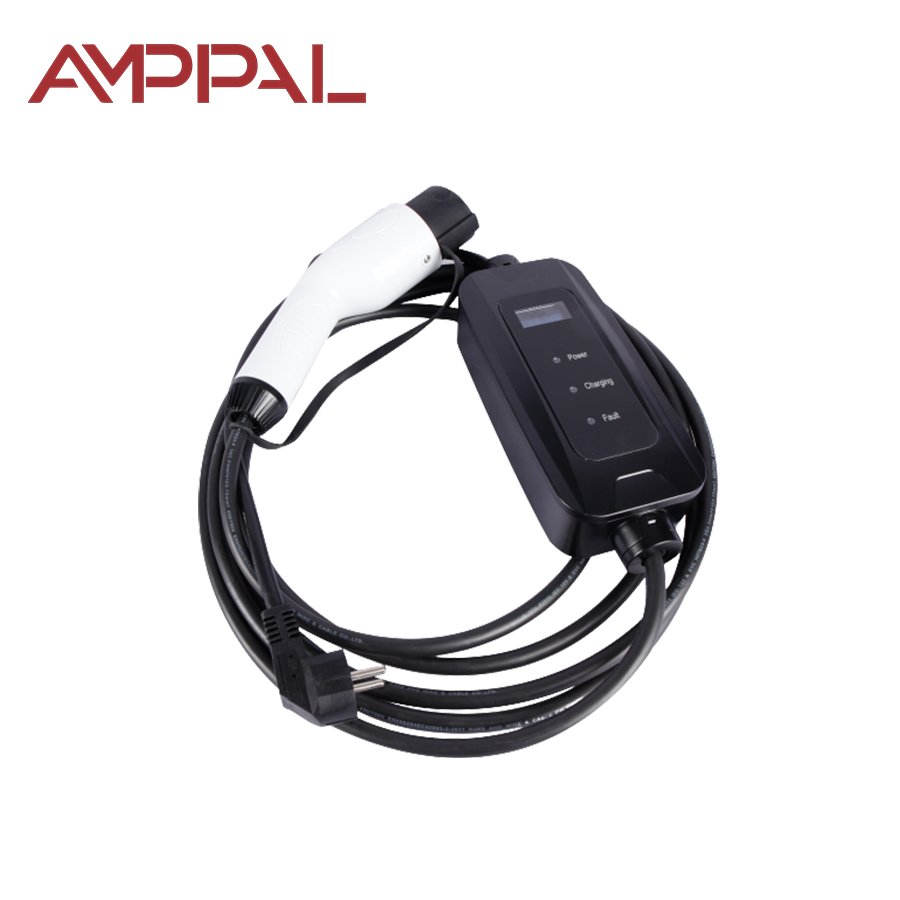

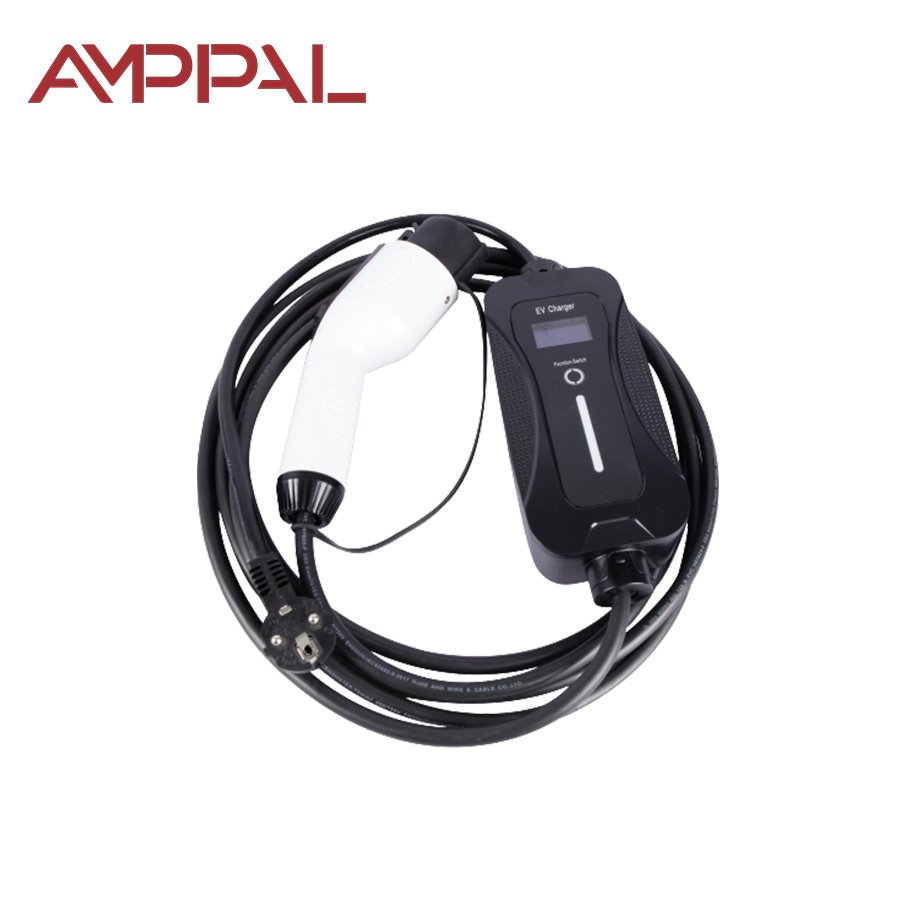

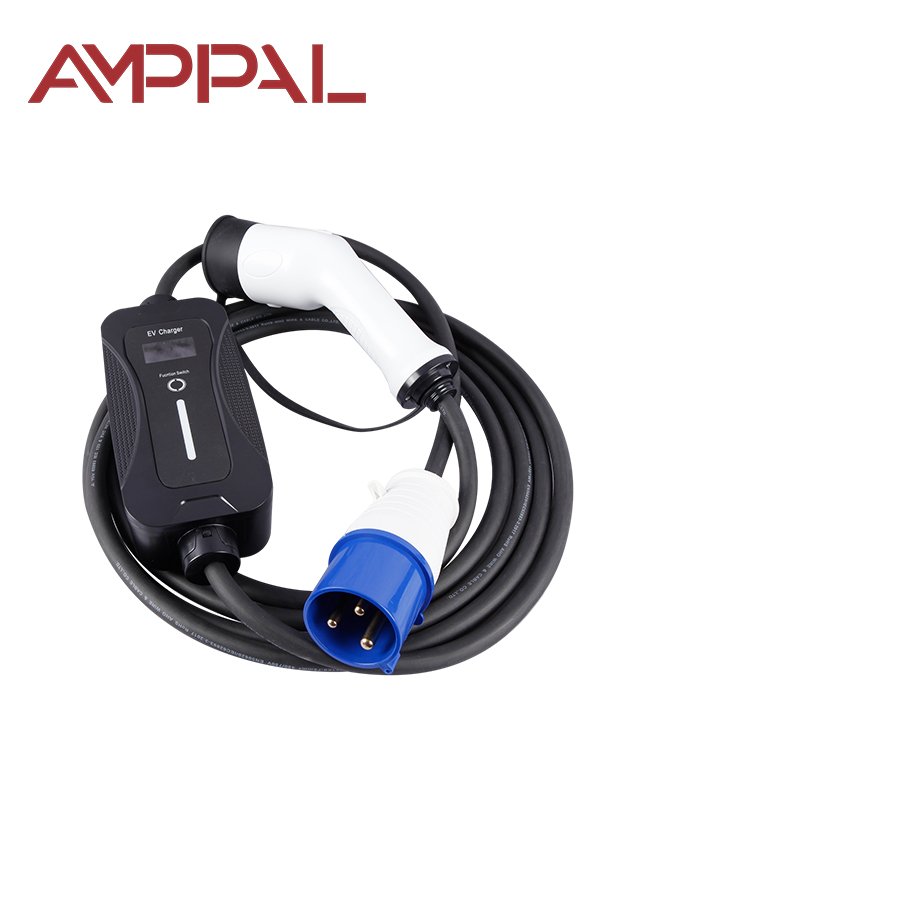

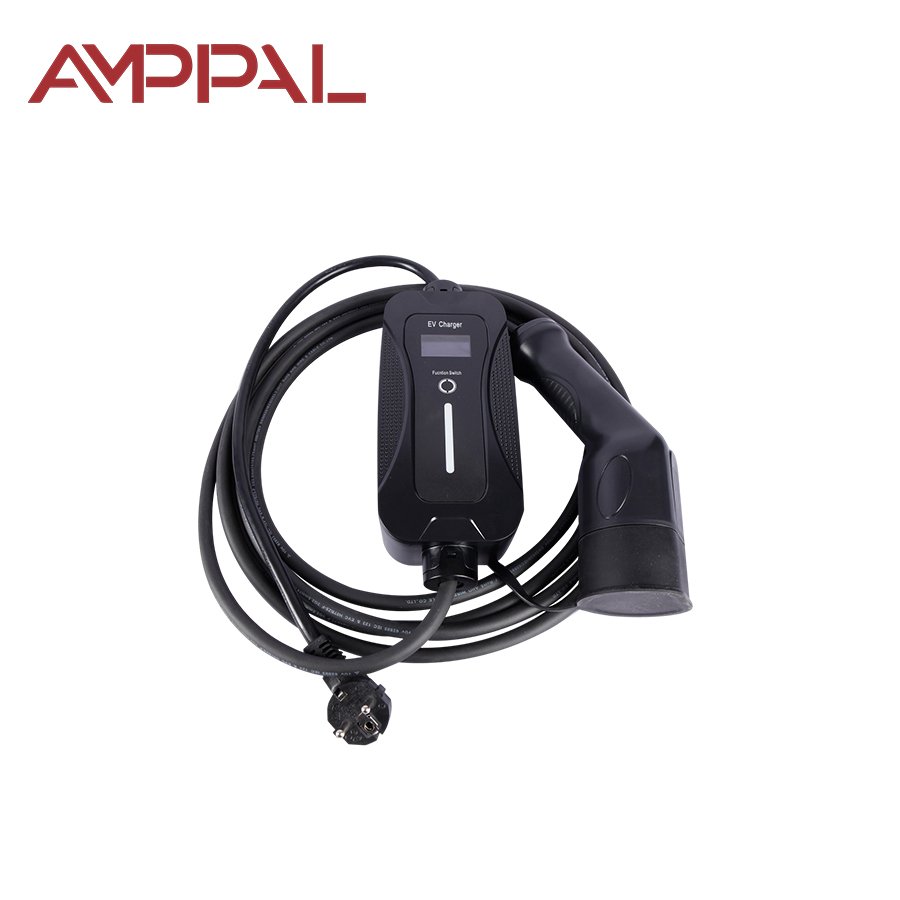

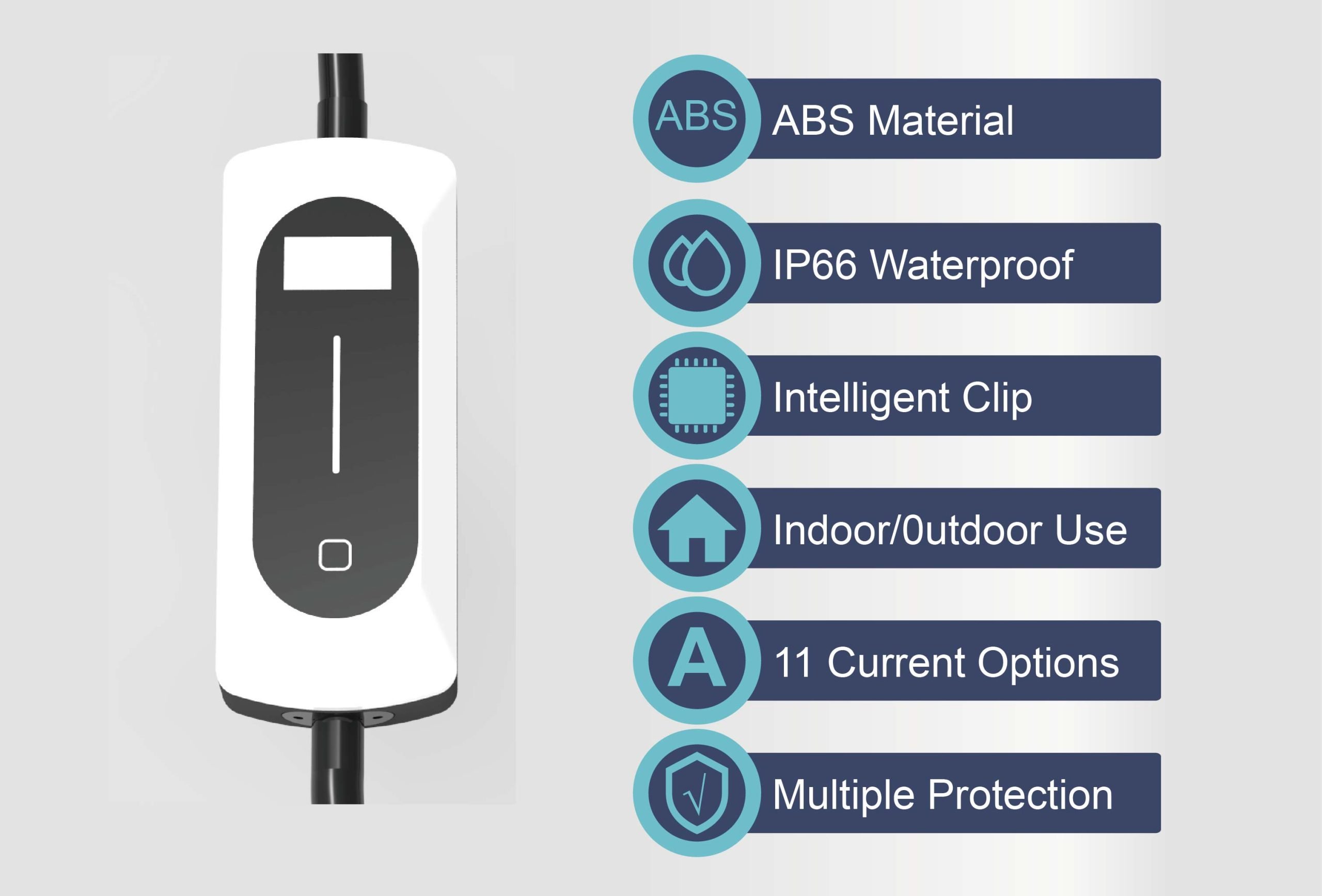

AMPPAL 3,5 kW hordozható AC töltőállomás

Felhasználás

Hordozható AC EV töltő személygépkocsik és más, AC töltést használó járművek töltéséhez.

Plug-and-charge működésű, így a csatlakoztatás után a töltési folyamat egyszerűen elindítható.

Jellemzők és előnyök

LED jelzősávval működő HMI felület.

Csatlakoztatás után használható plug-and-charge töltési módszer.

IC-CPD IP67 és vehicle connector IP54 védettség.

A forrás alapján a névleges teljesítmény 3,5 kW, a névleges áram 16 A.

Telepítés

• Vegye ki a terméket a csomagolásból, és ellenőrizze, hogy nem sérült-e vagy rendellenes-e.
• Dugja be a hálózati csatlakozót a konnektorba.

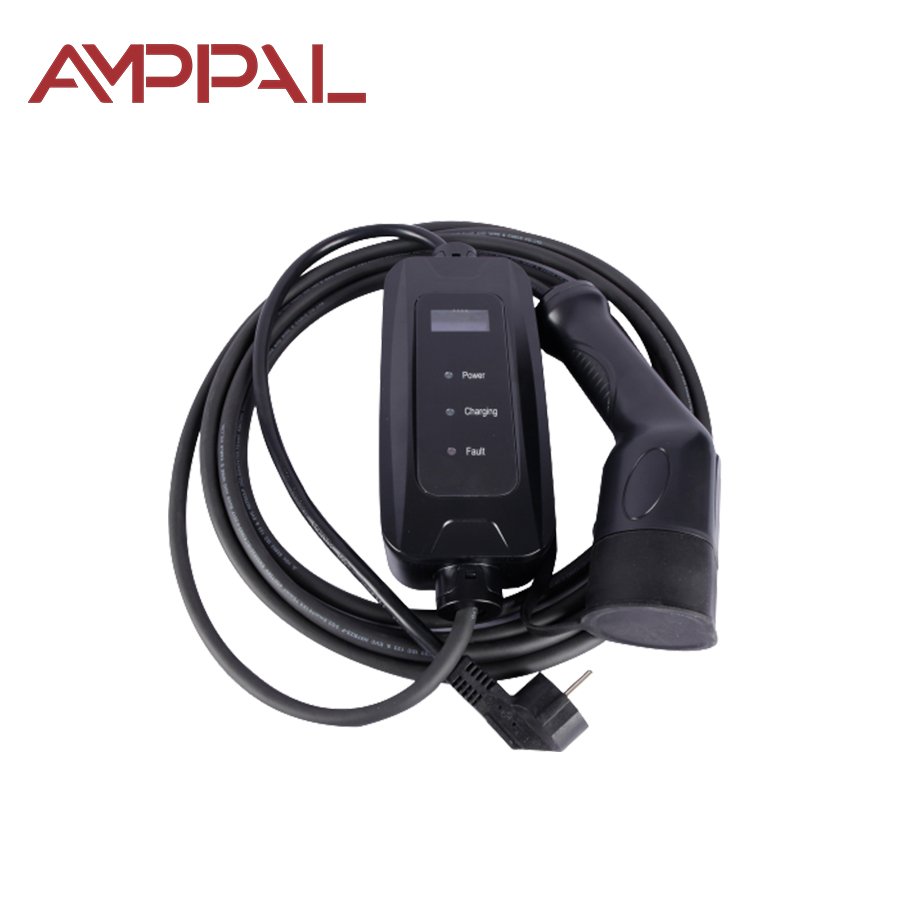

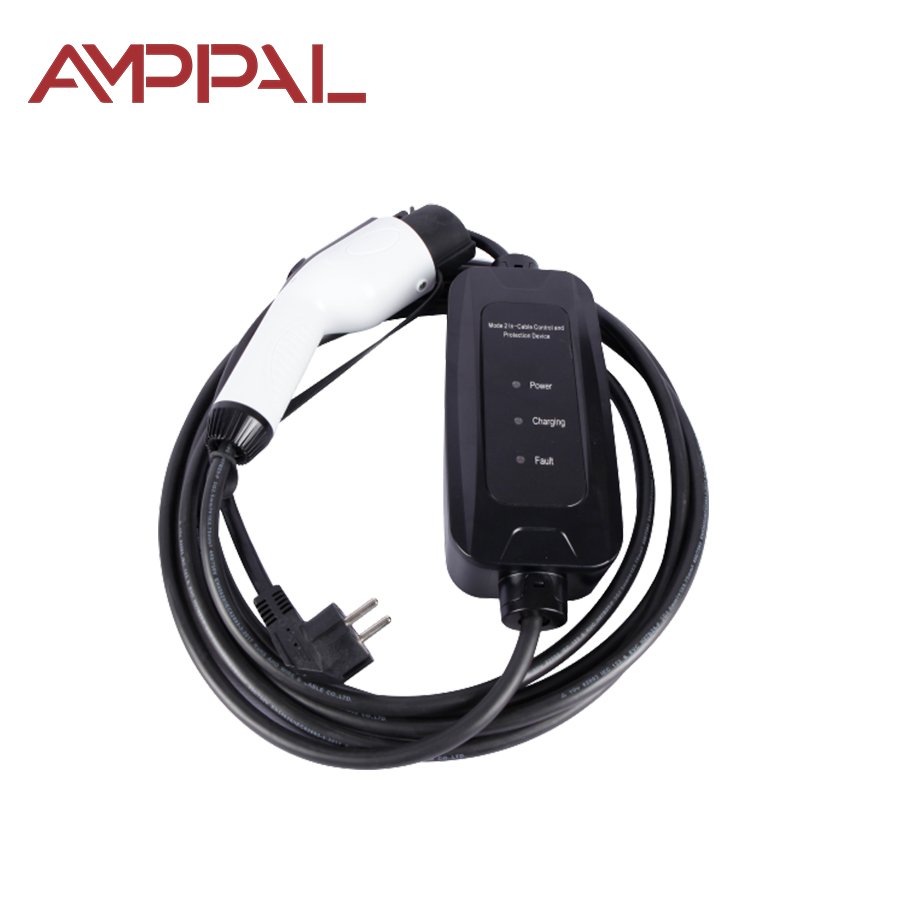

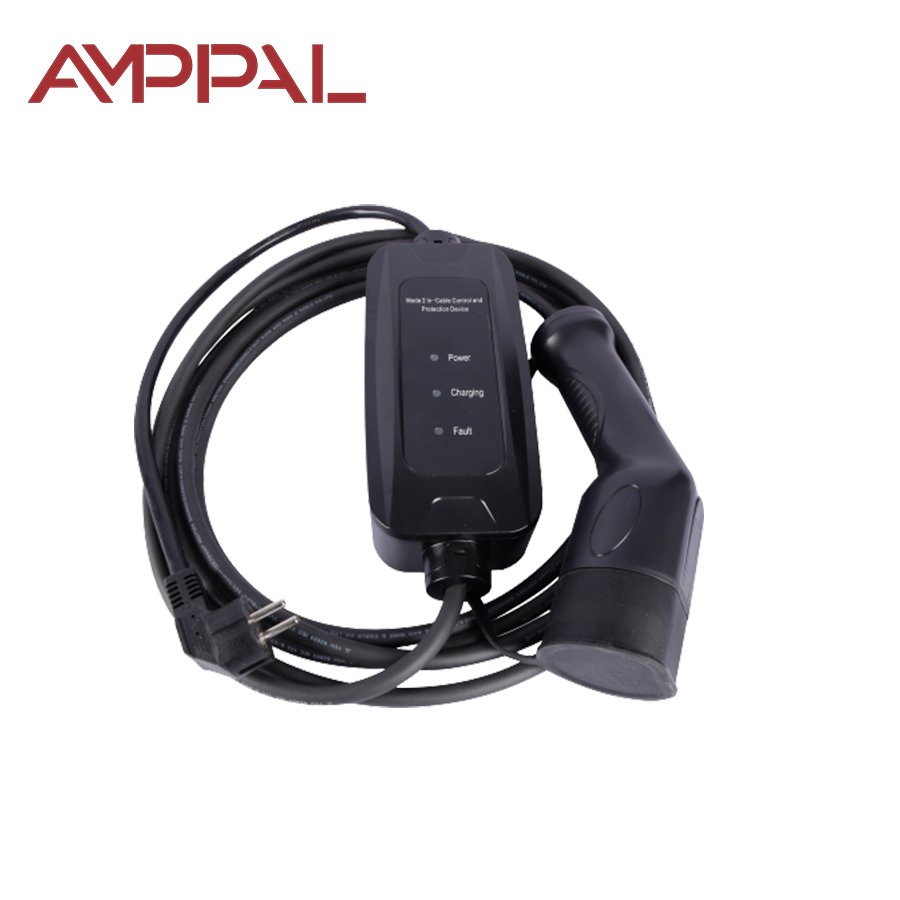

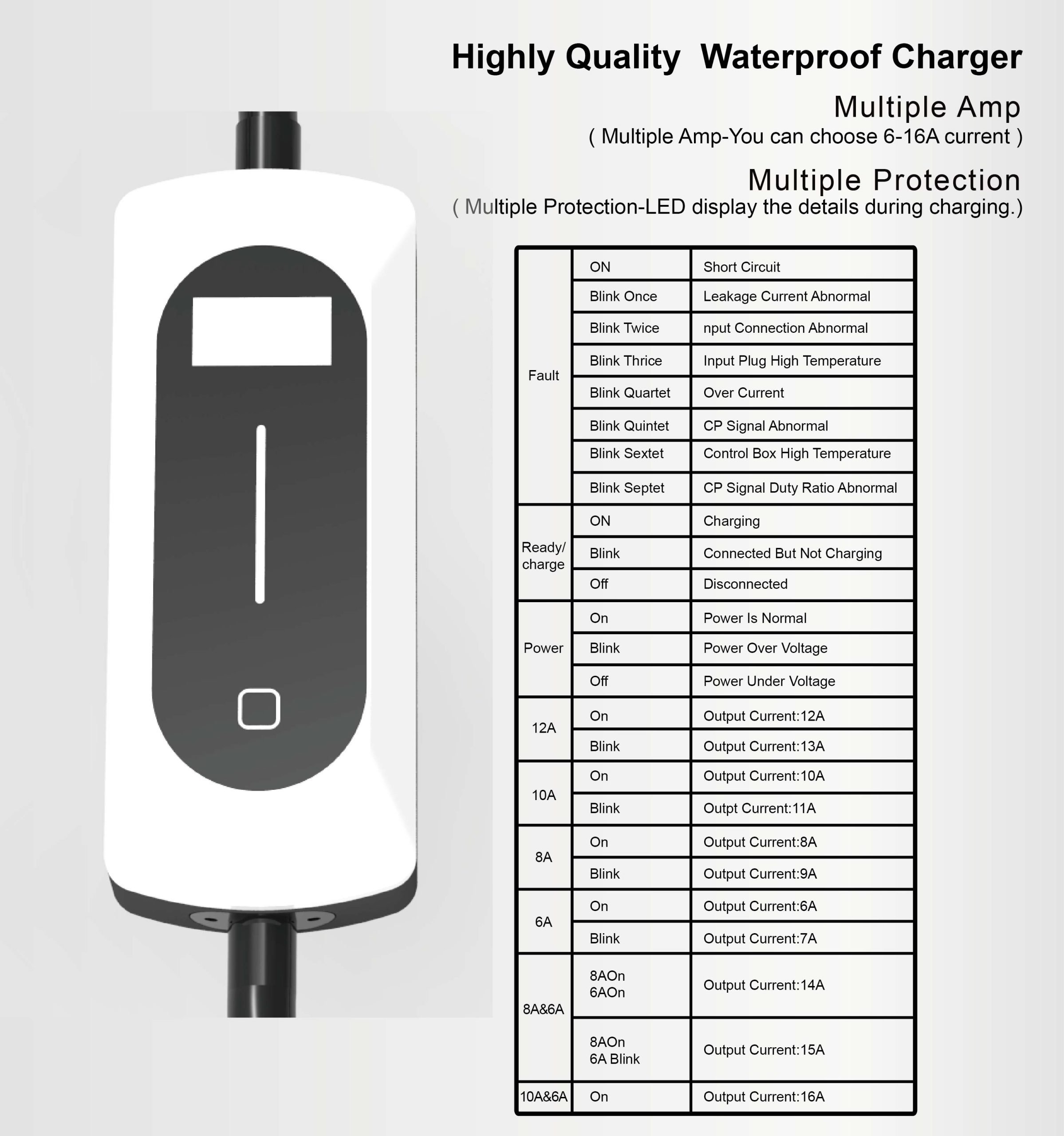

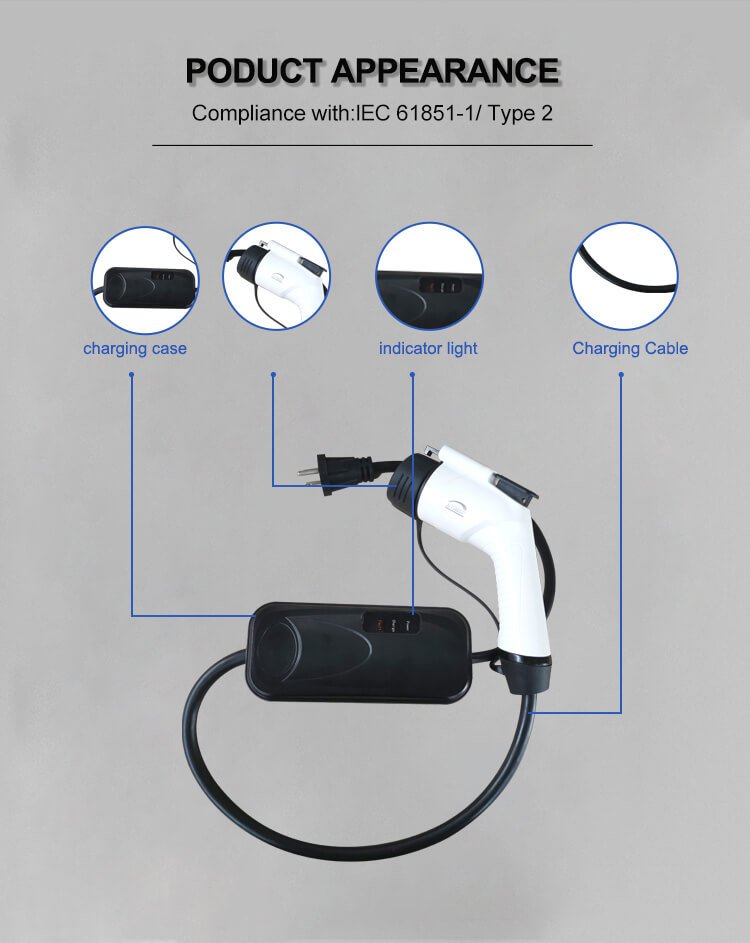

• A bekapcsolás után ellenőrizze a három jelzőfényt: tápfény (zöld), töltésfény (zöld), hibajelző fény (piros); önellenőrzéskor mindhárom egyszerre villog.
• Az önellenőrzés után a tápfény folyamatosan zölden világít, a többi kialszik; ekkor a termék készen áll a töltésre.

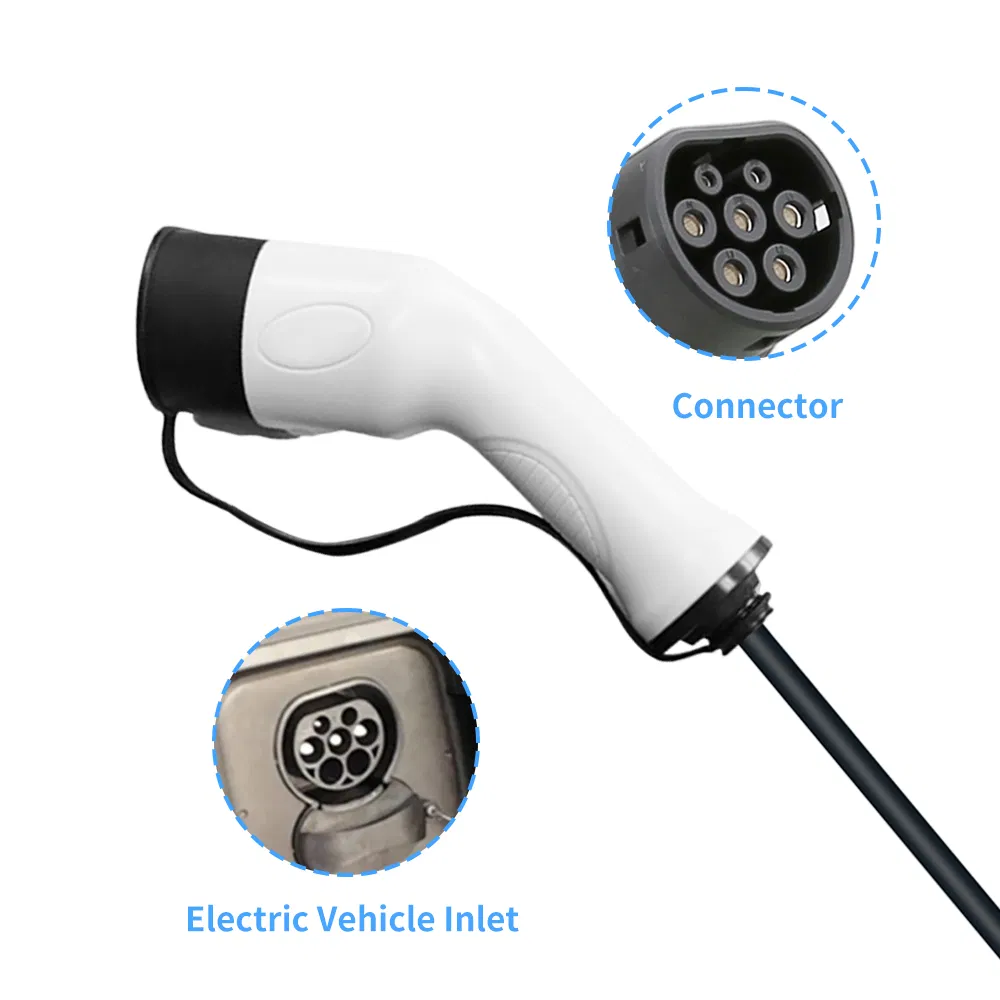

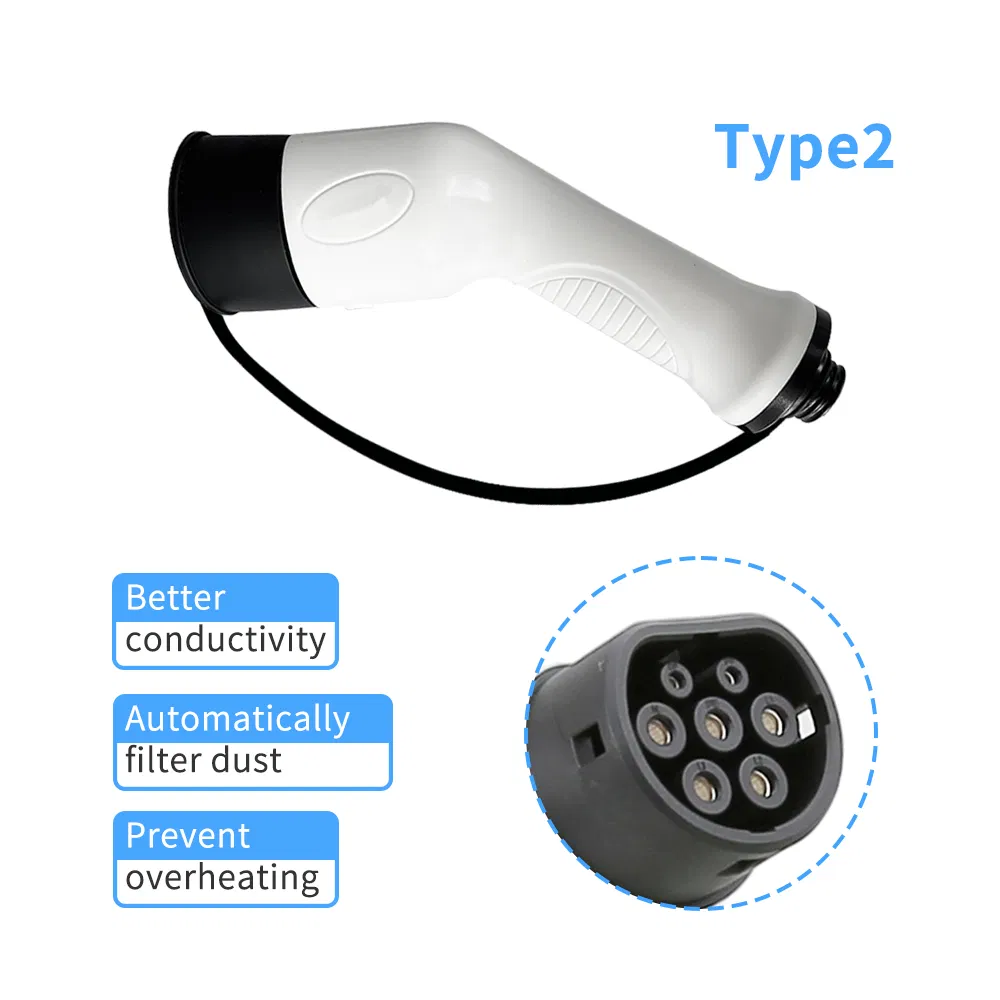

• Vegye le a járműcsatlakozó fedelét, majd illessze a csatlakozót az AC töltőaljzatba, és ellenőrizze, hogy a retesz teljesen a foglalatba került.
• Bedugás után a töltésfény 1 másodperces villogással jelez.
• Ezután a jármű és az IC-CPD kommunikációt létesít; ha a kommunikáció működik, a töltés elindul, és a töltésfény villog.
• A töltés befejezése után a tápfény és a töltésfény zölden világít. Ekkor húzza ki a járműcsatlakozót és a hálózati csatlakozót, tegye vissza a porvédő fedelet, rendezze el a kábeleket, és helyezze vissza a terméket a csomagolásba.

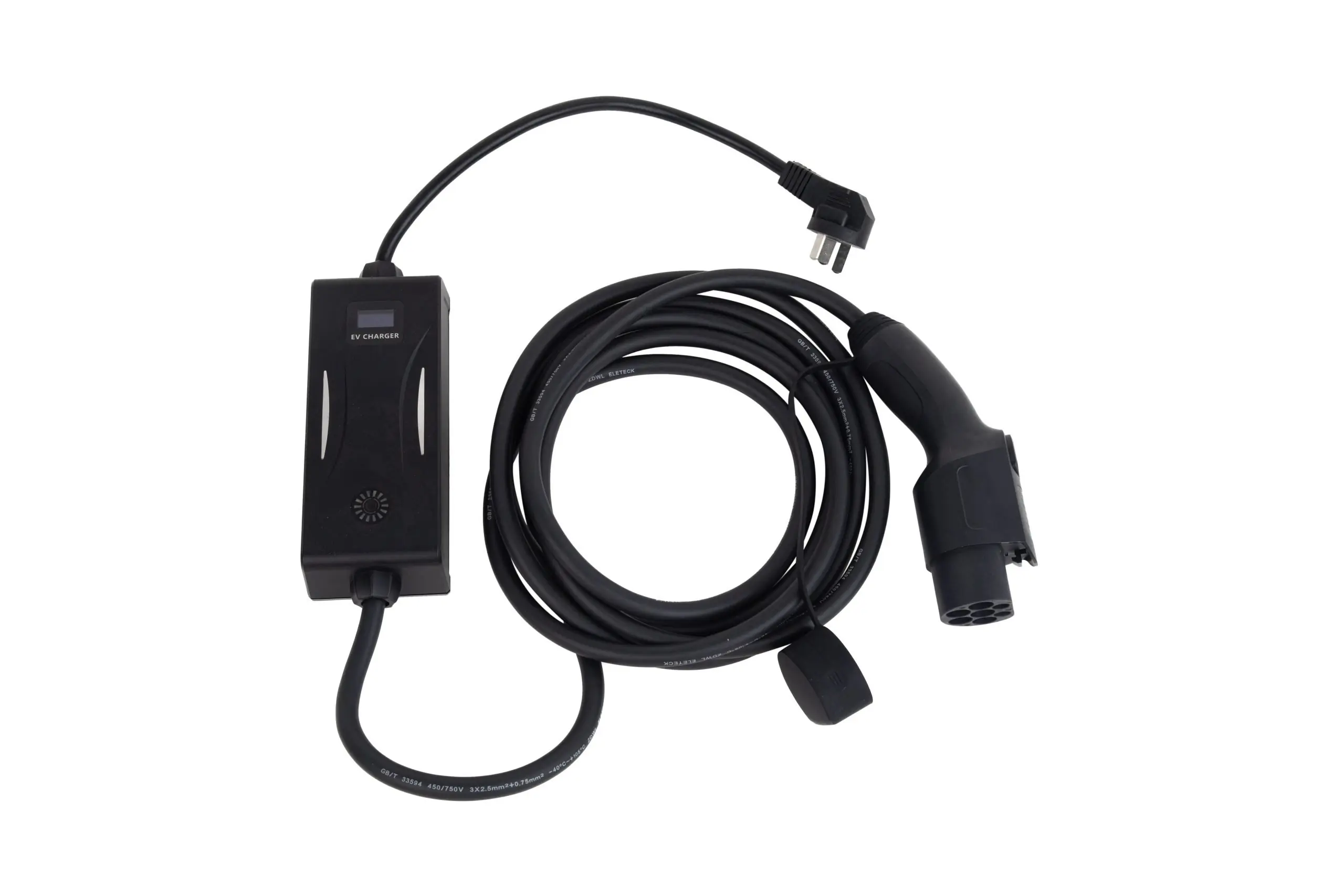

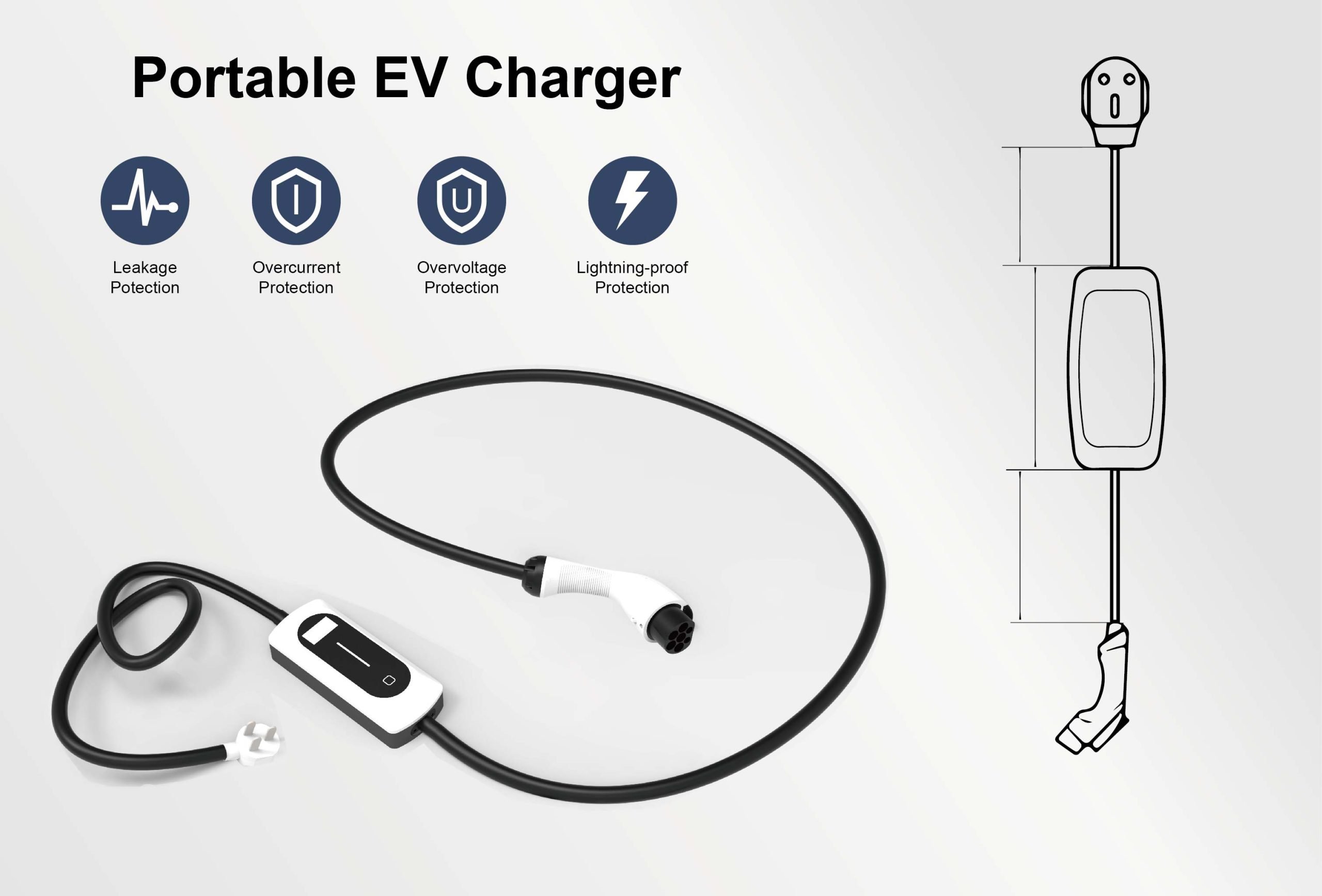

Méretek és kialakítás

• A termék teljes hossza: 5000 mm.
• A 16 A-es tápkábel hossza: 500 mm (a csatlakozótól a funkciódobozig).
• A funkciódoboz mérete: 5 × 96 × 53,5 mm.
• A járműcsatlakozó kábel hossza: 4500 mm (a csatlakozótól a dobozig).
• A csomagolás mérete: 360 × 230 × 120 mm.
