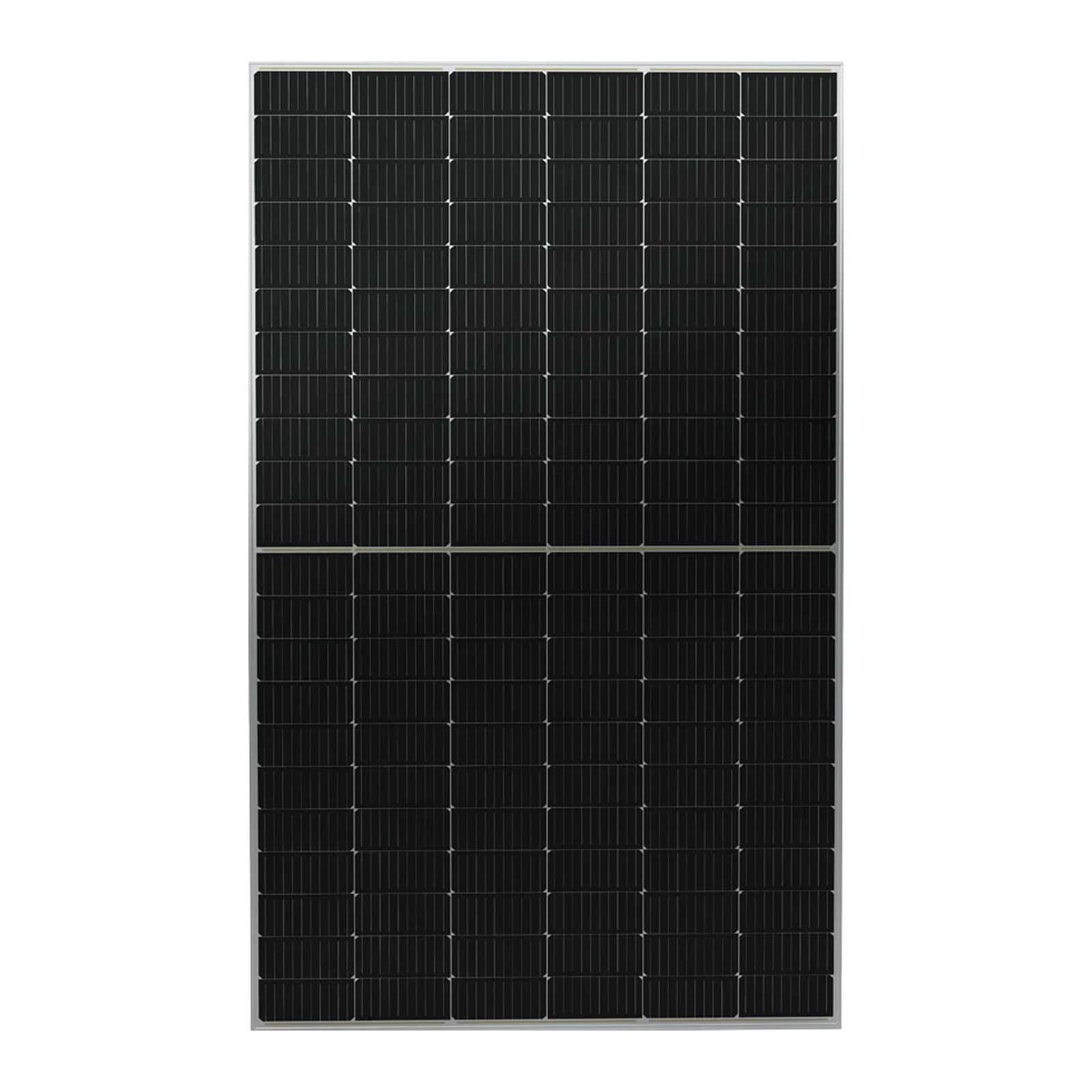

REDSOLAR 485 Wp bifaciális napelem
M10 MBB mono-bifaciális napelem 132 félcellával és 485 W névleges teljesítménnyel. Kétoldalas kialakítású, kültéri környezetre tervezett modul 12 év termékgaranciával és 30 év lineáris teljesítménygaranciával.
Ár egyeztetés alatt
Letölthető dokumentumok
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Maximális teljesítmény (STC) | 485 |
|---|---|
| Munkaponti feszültség (STC) | 37.98 |
| Munkaponti áram (STC) | 12.77 |
| Üresjárati feszültség (STC) | 45.10 |
| Rövidzárlati áram (STC) | 13.67 |
| Modulhatásfok (STC) | 20.48% |
| Maximális teljesítmény (hátsó oldali nyereség 5%) | 509Wp |
| Hatásfok STC (hátsó oldali nyereség 5%) | 21.45% |
| Maximális teljesítmény (hátsó oldali nyereség 15%) | 558Wp |
| Hatásfok STC (hátsó oldali nyereség 15%) | 23.49% |
| Maximális teljesítmény (hátsó oldali nyereség 25%) | 662.5Wp |
| Hatásfok STC (hátsó oldali nyereség 25%) | 25.53% |
| Maximális rendszerfeszültség | 1500VDC |
| Maximális biztosíték névleges áram | 30A |
| Pmax hőmérsékleti együttható | -0.35%/°C |
|---|---|
| Voc hőmérsékleti együttható | -0.28%/°C |
| Isc hőmérsékleti együttható | +0.048%/°C |
| Üzemi hőmérséklet | -40~+85°C |
| Kábelek | 4mm², +-300mm/-+200mm (testreszabható) |
|---|
| Modulméret | 2094*1133*30mm |
|---|---|
| Napelemcellák száma | 132Cells(2*6*11) |
| Tömeg | 29.5Kg ±5% |
| Előlap üvege | Ultra fehér AR bevonatú félkeményített üveg |
| Hátlap üvege | Félkeményített üveg |
| Szabványos vizsgálati feltételek (STC) | AM1.5, besugárzás 1000w/m², cellahőmérséklet 25°C |
|---|
| Leírás | M10 MBB mono-bifaciális modul. 132 félcella. Ezüst keret vagy fekete keret. 12 év termékgarancia. 30 év lineáris teljesítménygarancia. Jobb teljesítmény: alacsonyabb belső ellenállásból eredő hőveszteség. Jobb megbízhatóság: kisebb árnyékolási hatás és mikrorepedés-kockázat. Kemény környezetre tervezve: ellenáll a sónak, ammóniának, pornak és homoknak. Integrált napelemgyártás és technológia 1964 óta. |
|---|---|
| Csomagolás és szállítás | 40'HQ konténeres szállítás: 36 db/doboz × 22 doboz = 792 db |
| NMOT | 45±2°C |
| Kötődoboz | IP68, 3 dióda |
| Statikus terhelés elöl | 5400Pa |
| Statikus terhelés hátul | 2400Pa |
| Modell | 485M |
Termékleírás
Jellemzők és előnyök
A modul M10 MBB mono-bifaciális kialakítású, 132 félcellával.
A forrás szerint ezüst vagy fekete kerettel érhető el.
A gyártói leírás szerint jobb teljesítményt, kisebb belső ellenállás miatti hőveszteséget, jobb árnyéktűrést és kisebb mikrorepedés-kockázatot céloz.
Sós, ammóniás, poros és homokos környezetre tervezett kivitel.
Garancia és támogatás
A forrás 12 év termékgaranciát és 30 év lineáris teljesítménygaranciát ad meg.
Üzemeltetési környezet
A modul kültéri használatra készült, és a forrás alapján -40~+85°C üzemi hőmérséklet-tartományt ad meg.
A leírás szerint ellenáll a sónak, ammóniának, pornak és homoknak.
