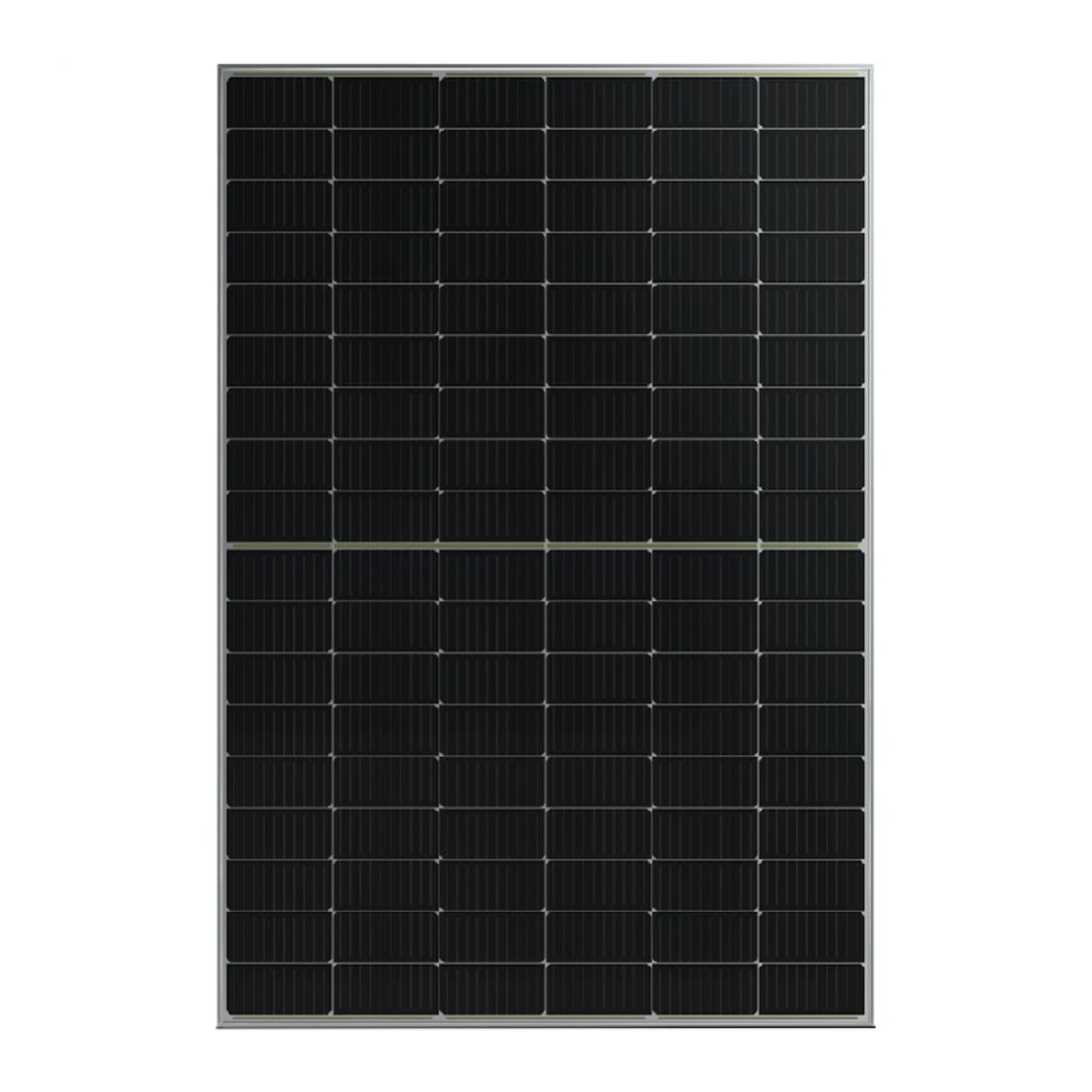

REDSOLAR 410 Wp napelem
M10 MBB Mono modul 108 félcellával és 410 W STC névleges teljesítménnyel. A forrás szerint 21,0% maximális hatásfokot és 21,0% modulhatásfokot ad meg.
Ár egyeztetés alatt
Letölthető dokumentumok
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Kimeneti teljesítmény | 390-410W |
|---|---|
| Maximális hatásfok | 21.0% |
| Teljesítménytűrés | 0~+5W |
| STC maximális teljesítmény | 410 |
| STC munkaponti feszültség | 31.5 |
| STC munkaponti áram | 13.07 |
| STC nyitott kapocsfeszültség | 37.02 |
| STC rövidzárási áram | 13.91 |
| STC modulhatásfok | 21.0% |
| Maximális rendszerfeszültség | 1500VDC |
| Maximális biztosíték névleges áram | 25A |
| NMOT maximális teljesítmény | 300 |
| NMOT munkaponti feszültség | 28.1 |
| NMOT munkaponti áram | 10.69 |
| NMOT nyitott kapocsfeszültség | 35.5 |
| NMOT rövidzárási áram | 11.24 |
| Elektromos teljesítményjegyzet | Az elektromos teljesítményparaméterek nem egyetlen PV panelre vonatkoznak, és nem képezik a szerződés részét; csak tájékoztató jellegűek. |
| NMOT hőmérséklet | 45±2°C |
|---|---|
| Pmax hőmérsékleti együttható | -0.35%/°C |
| Voc hőmérsékleti együttható | -0.28%/°C |
| Isc hőmérsékleti együttható | +0.05%/°C |
| Működési hőmérséklet | -40~+85°C |
| Kábelek | 4mm², +:300mm / -:200mm (Customizable) |
|---|
| Modul mérete | 1722*1133*30mm |
|---|---|
| Napelemcellák száma | 108(2*6*9) |
| Tömeg | 20.5Kg ±5% |
| Elülső üveg | Ultra white AR coated toughened glass |
| Termékgarancia | 12 Years |
|---|---|
| Lineáris teljesítménygarancia | 25 Years |
| STC szabványos vizsgálati feltételek | AM1.5, besugárzás 1000w/m², cellahőmérséklet 25°C |
| Leírás | M10 MBB Mono modul. 108 félcella. Ezüst vagy fekete keret. Semicore® SignatureBlack™ technológiával. Jobb teljesítmény: alacsonyabb belső ellenállási hőveszteség. Jobb megbízhatóság: csökkenti az árnyékolás és a mikrorepedés kockázatát. Letisztult, esztétikus megjelenés. |
|---|---|
| Szállítás 40'HQ konténerben | 36 Pcs/box × 26 box = 936 Pcs |
| Kötődoboz | IP68，3 diodes |
| Statikus terhelés elöl | 5400Pa |
| Statikus terhelés hátul | 2400Pa |
| NMOT feltételek | A besugárzás 800W/m², a környezeti hőmérséklet 20 fok, a szélsebesség 1m/s |
| Modell | 410M |
Termékleírás
Jellemzők és előnyök
M10 MBB Mono modul 108 félcellával. Ezüst vagy fekete keretes kivitelben szerepel a forrásban.
Semicore® SignatureBlack™ technológiával működik. A gyártói leírás szerint ez alacsonyabb belső ellenállásból eredő hőveszteséget és jobb árnyéktűrést támogat, miközben csökkenti a mikrorepedés kockázatát.
A forrás esztétikus megjelenést is kiemel a termék egyik jellemzőjeként.
Garancia és támogatás
A forrás 12 év termékgaranciát és 25 év lineáris teljesítménygaranciát ad meg.
Méretek és kialakítás
A modul mérete 1722 × 1133 × 30 mm, tömege 20,5 kg ±5%.
A napelem 108 darab cellát tartalmaz (2 × 6 × 9).
Üzemeltetési környezet
A működési hőmérséklet-tartomány -40~+85 °C.
Az STC és NMOT értékek a forrásban külön mérési feltételekhez tartoznak; a megadott elektromos adatok referenciaértékek.
Védelmi funkciók
A junction box IP68 védettségű, 3 diódával.
A megadott statikus terhelési értékek: elöl 5400 Pa, hátul 2400 Pa.
Rendszerintegráció
4 mm² keresztmetszetű kábelekkel szerepel a forrásban, +300 mm / -200 mm hosszal, testreszabható kivitelben.
A maximális rendszerfeszültség 1500 VDC, a maximális biztosíték névleges árama 25 A.
