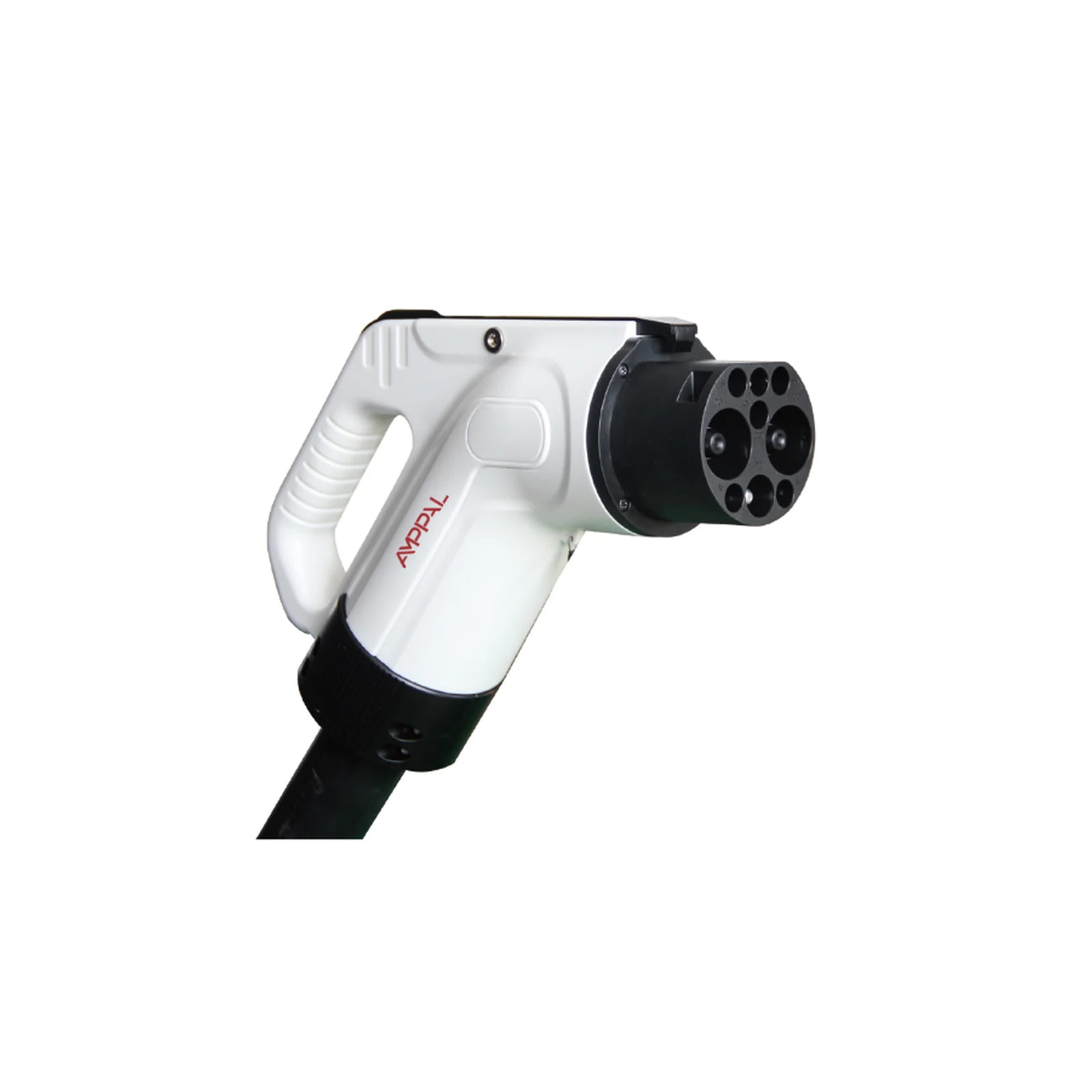

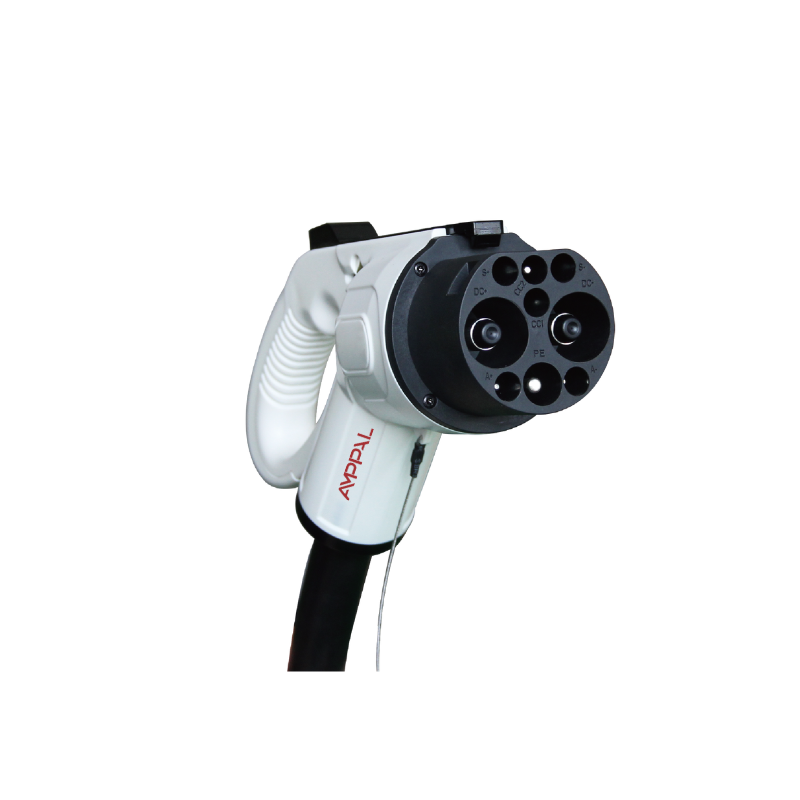

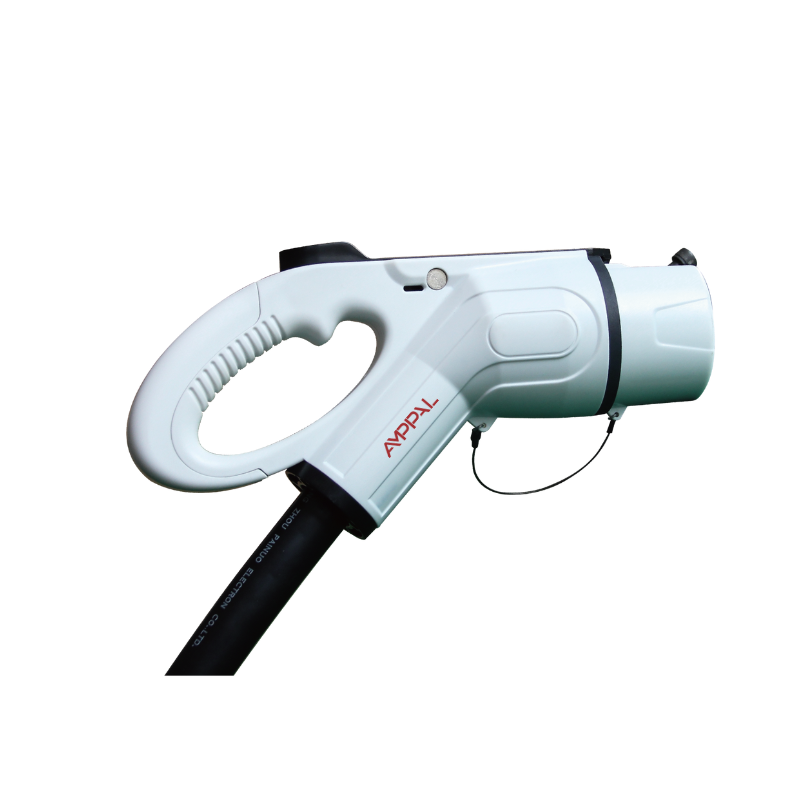

AMPPAL DC töltőcsatlakozó
DC töltőcsatlakozó nagyáramú egyenáramú töltési alkalmazásokhoz, 400/750 VDC névleges feszültségtartománnyal és IP67 védettséggel. A kialakítás hőre lágyuló, lángálló burkolattal, ezüstözött felülettel és szigetelt érintkezőkkel támogatja a megbízható csatlakoztatást.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges áram | 80A/125A/200A/250A |
|---|---|
| Névleges feszültség | 400/750 VDC |
| Átütési feszültség-állóság | 3200 V |
| Működési hőmérséklet | -30 ℃ ~ +50 ℃ |
|---|
| Névleges áram / kábel specifikáció / megjegyzés | 63A /80A: 2X16mm²+16mm²+3X2X0.75mm²TPU,φ26/TPE,φ32; burkolat színe: fehér, kábel színe: fekete |
|---|---|
| Névleges áram / kábel specifikáció / megjegyzés | 125A egyfázisú: 2X35mm²+25mm+²3X2X0.75mm²TPU,φ31.5/TPE,φ34; burkolat színe: fehér, kábel színe: fekete |
| Névleges áram / kábel specifikáció / megjegyzés | 160A egyfázisú: 2X50mm²+25mm3X2X0.75mm²TPU, φ34.5/TPE,φ37; burkolat színe: fehér, kábel színe: fekete |
| Névleges áram / kábel specifikáció / megjegyzés | 200A egyfázisú: 2X70mm²+25mm²3X2X0.75mm²TPU, φ37/TPE,φ40; burkolat színe: fehér, kábel színe: fekete |
| Burkolat anyaga | Hőre lágyuló, UL94 V-0 lángálló minősítésű |
|---|
| Védettségi szint | IP67 |
|---|
| Érintkezési ellenállás | 0,5 mΩ max. |
|---|---|
| Jelérintkezők száma | <50K |
| Jelérintkezők hőemelkedése | 70N＜F＜140N |
| Mechanikai élettartam | Terhelés nélküli csatlakoztatás és kihúzás: >1000 alkalom |
| Ütésállóság | 1 méteres ejtést és 2 tonnás jármű átgördülését is kibírja |
| Szigetelési ellenállás | >2000 MΩ |
| Tű | Alumíniumötvözet, ezüstözött felülettel és felső szigeteléssel |
| Tömítések | Gumi vagy szilikon |
Termékleírás
Felhasználás
Felhasználás
DC egyenáramú töltési alkalmazásokhoz készült csatlakozó, amely töltőrendszerekben használható megbízható áramátviteli pontként.

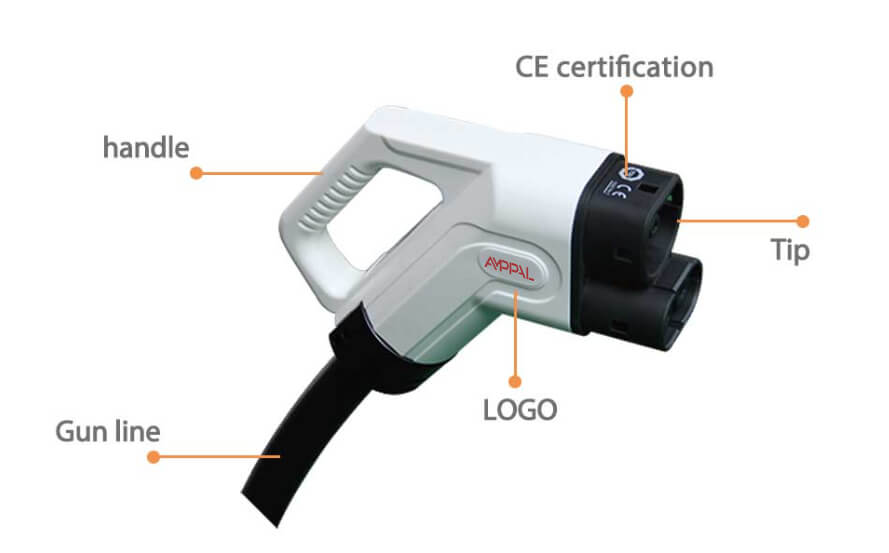

Jellemzők és előnyök
Fő jellemzők
Hőre lágyuló burkolattal készül, amely lángálló, UL94 V-0 besorolású anyagból van.
Ezüstözött felületű, szigetelt kialakítású érintkezőkkel rendelkezik.
A szerkezet nagy mechanikai igénybevételre, hosszú élettartamra és kültéri használatra is alkalmas védettségre készült.
Rendszerintegráció
Rendszerintegráció
A csatlakozó DC töltőállomásokhoz és egyéb egyenáramú töltőberendezésekhez illeszthető.
A forrás különböző névleges áramhoz tartozó kábelkialakításokat is megad, így a rendszertervezésnél a kiválasztott változathoz illeszkedő csatlakoztatást kell figyelembe venni.
