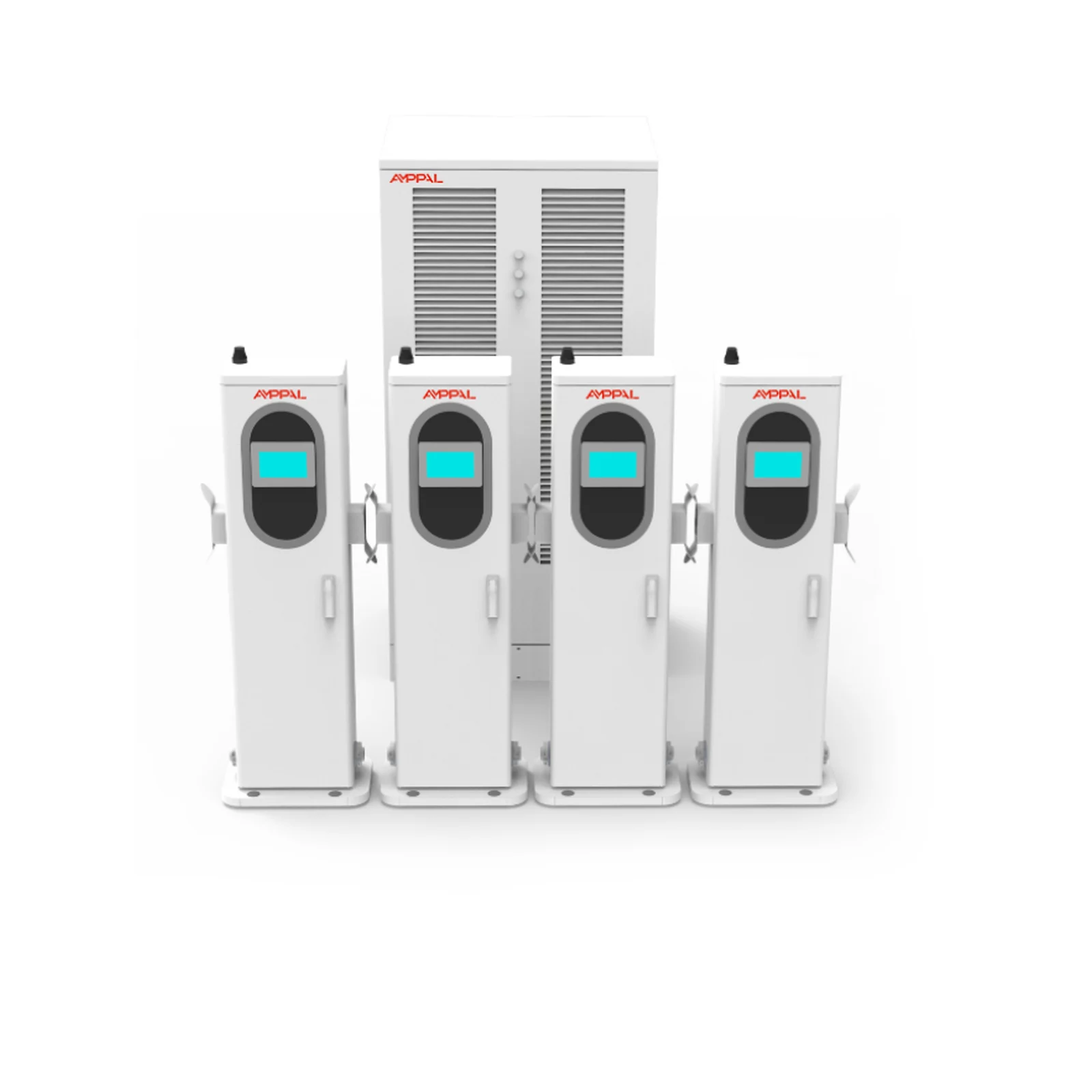

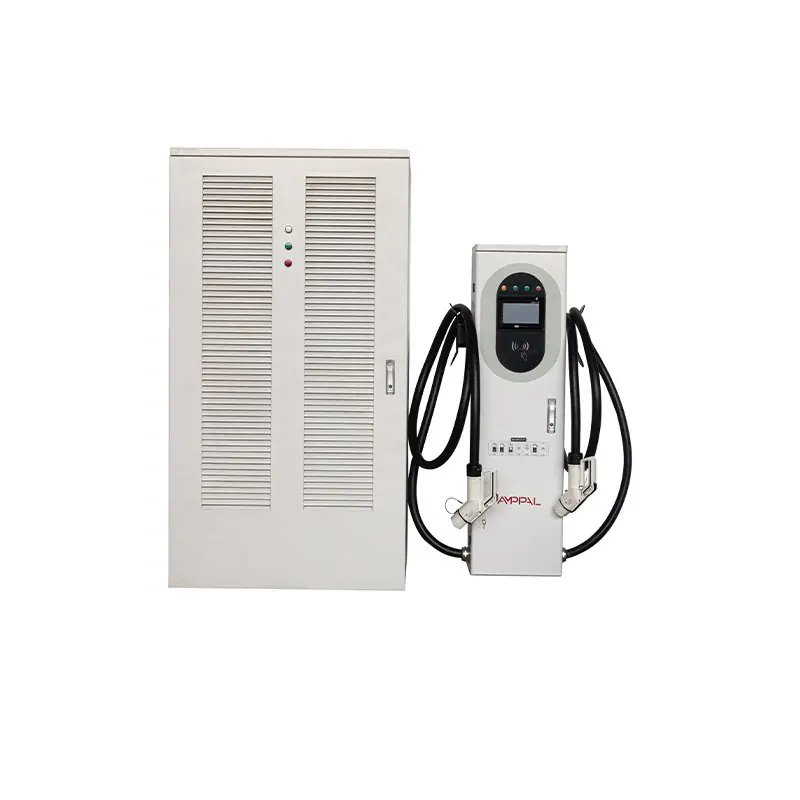

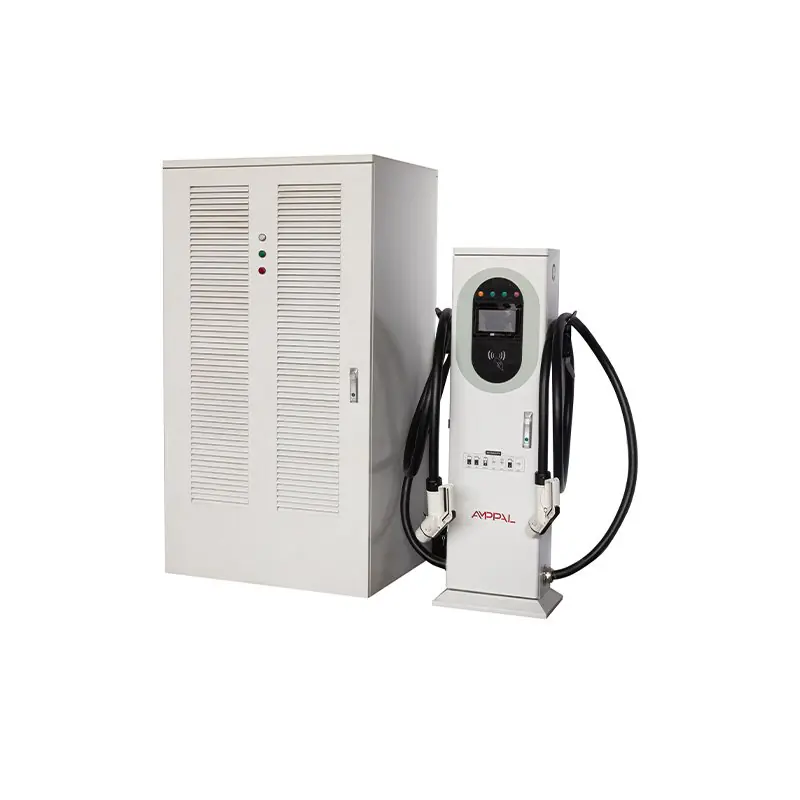

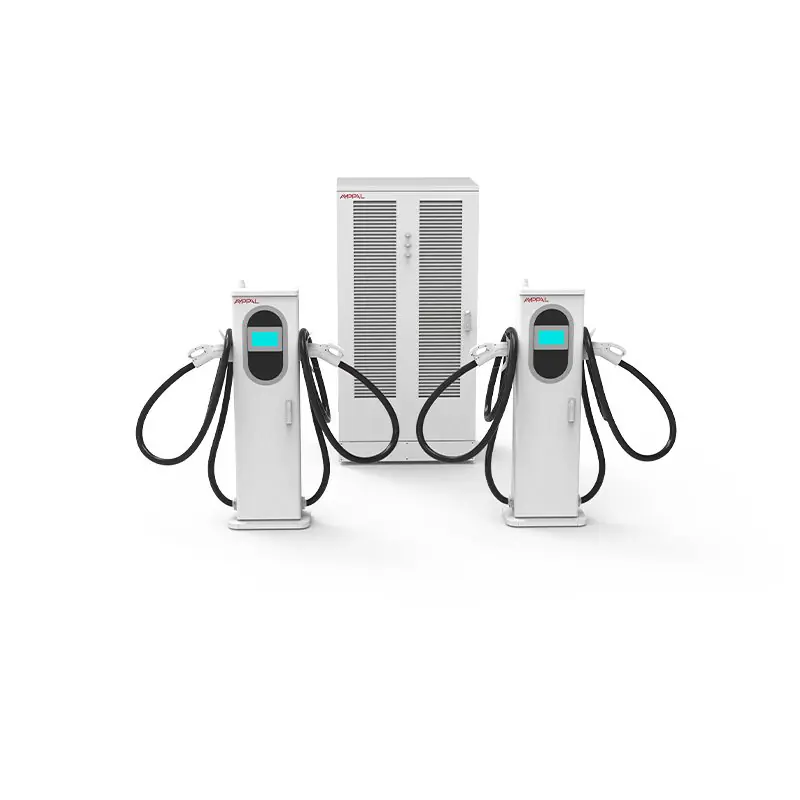

AMPPAL 720 kW DC töltőállomás
Nagy teljesítményű, közvetlen áramú EV-töltőállomás városi, közforgalmú és gyorsforgalmi helyszínekre. Különféle fizetési és töltési módokat támogat, valamint OCPP 1.6J kommunikációval és IP54 védelemmel rendelkezik.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 720 kW |
|---|---|
| Bemeneti frekvencia | 50±10 Hz |
| Bemeneti feszültség | AC380V±15% |
| Bemeneti áram | 0-1440A |
| Kimeneti áram DC 750V-nál | 5-1800A |
| Kimeneti áram DC 1000V-nál | 5-2400A |
| Kimeneti feszültségtartomány | DC 200- (750) 1000 VDC |
| Egy pisztoly kimeneti áramtartománya | 1440 A |
| Áramkorlát-védelmi érték | ≥110% |
| Feszültségstabilizálási pontosság | ≤±0.5% |
| Áramstabilizálási pontosság | ≤±1% |
| Teljes hatásfok | Csúcshatásfok ≥95% |
| Teljesítménytényező | ≥0.99 (50% feletti terhelésnél) |
| Üzemi hőmérséklet | -20℃~+50℃, 50℃ felett teljesítménycsökkentés |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix mennyiség / fix idő (platformon keresztül) |
|---|---|
| Töltési módszer | Kártyaérintés (korlátozott) / jelszó (karbantartáshoz) / kódolvasás / VIN-kód |
| Kommunikációs protokoll | OCPP 1.6J |
| Berendezés mérete | 1300*1000*2200 mm |
|---|---|
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Kényszerlevegős hűtés |
| Zajszint | ≤60 dB |
| Védettség | IP54 |
|---|
| Szerelési mód | Függőleges |
|---|---|
| Betáplálási mód | Alsó bevezetés, 3P+N+PE |
| Mérési pontosság | 0.5 szint |
| Hullámarány | ≤±0.5% |
| Harmonikus torzítás THD | ≤5% (50% feletti terhelésnél) |

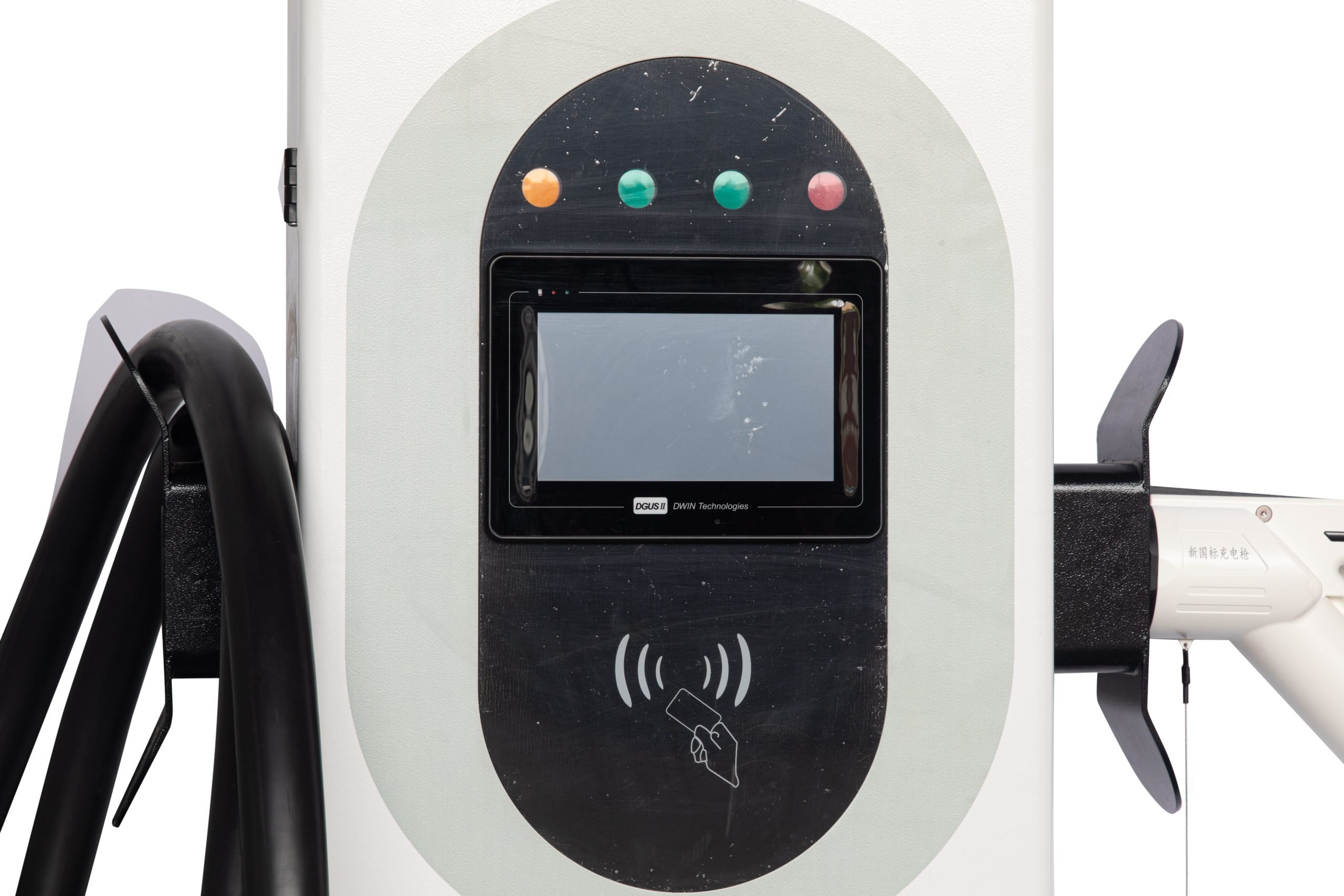

| HMI | LED kijelző |
| Fizetési mód | Hitelkártya / kódolvasás / jelszó |
| Üzemmód | Offline számlázás nélkül, offline számlázással, online számlázással |
| Üzemi normák | IEC 61851-1:2017, IEC 62196-2:2016 |
| Védelmi funkciók | töltőcsatlakozó hőmérsékletének érzékelése, túlfeszültség elleni védelem, alulfeszültség elleni védelem, túlterhelés elleni védelem, rövidzárlat elleni védelem, földelési védelem, túlmelegedés elleni védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítási védelem, szivárgóáram elleni védelem |
| Üzemi páratartalom | ≤95% nem kondenzálódó dér |
| MTBF | 100 000 óra |
Termékleírás
Felhasználás
Alkalmazási terület
A beépített DC EV töltőállomás városi töltőpontokhoz alkalmas, például buszok, taxik, hivatali járművek, hulladékszállító járművek és logisztikai járművek számára.
Közhasználatú városi töltőállomásokon is alkalmazható személyautók, ingázó autók és buszok töltésére.
Lakóövezetek parkolóiban, bevásárlóközpontokban, üzleti létesítményeknél, valamint városi gyorsforgalmi és egyéb DC gyorstöltést igénylő helyszíneken is használható.
Különösen alkalmas gyors telepítésre korlátozott helyszíni körülmények mellett.
Jellemzők és előnyök
Fő jellemzők
A töltőállomás elektromosan leválasztott bemenettel és kimenettel rendelkezik.
A kimeneten olyan eszköz található, amely megakadályozza, hogy az akkumulátorcsomag a töltőállomás kimeneti szűrőkondenzátorát töltse, és ezzel elkerüli az azonnali nagy kimeneti áramot a jármű csatlakoztatásakor.
A kialakítás a töltőoszlop feszültségértékére, szigetelési osztályára és az elektromos járművek vezetőképes töltőberendezéseire vonatkozó előírásokhoz igazodik, a vonatkozó IEC 61851-1:2017 és IEC 62196-2:2016 funkciók alapján.
Védelmi funkciók
Védelmi funkciók
A bemenet és a kimenet elektromosan leválasztott.
A kimenet olyan megoldást tartalmaz, amely megakadályozza az akkumulátorcsomag által a töltőállomás kimeneti szűrőkondenzátorának töltését, és csökkenti az azonnali nagy áram kialakulásának kockázatát, amikor az akkumulátorcsomag csatlakozik.
A kialakítás az IEC 61851-1:2017 és az IEC 62196-2:2016 előírásainak megfelelő funkciókra épül.
