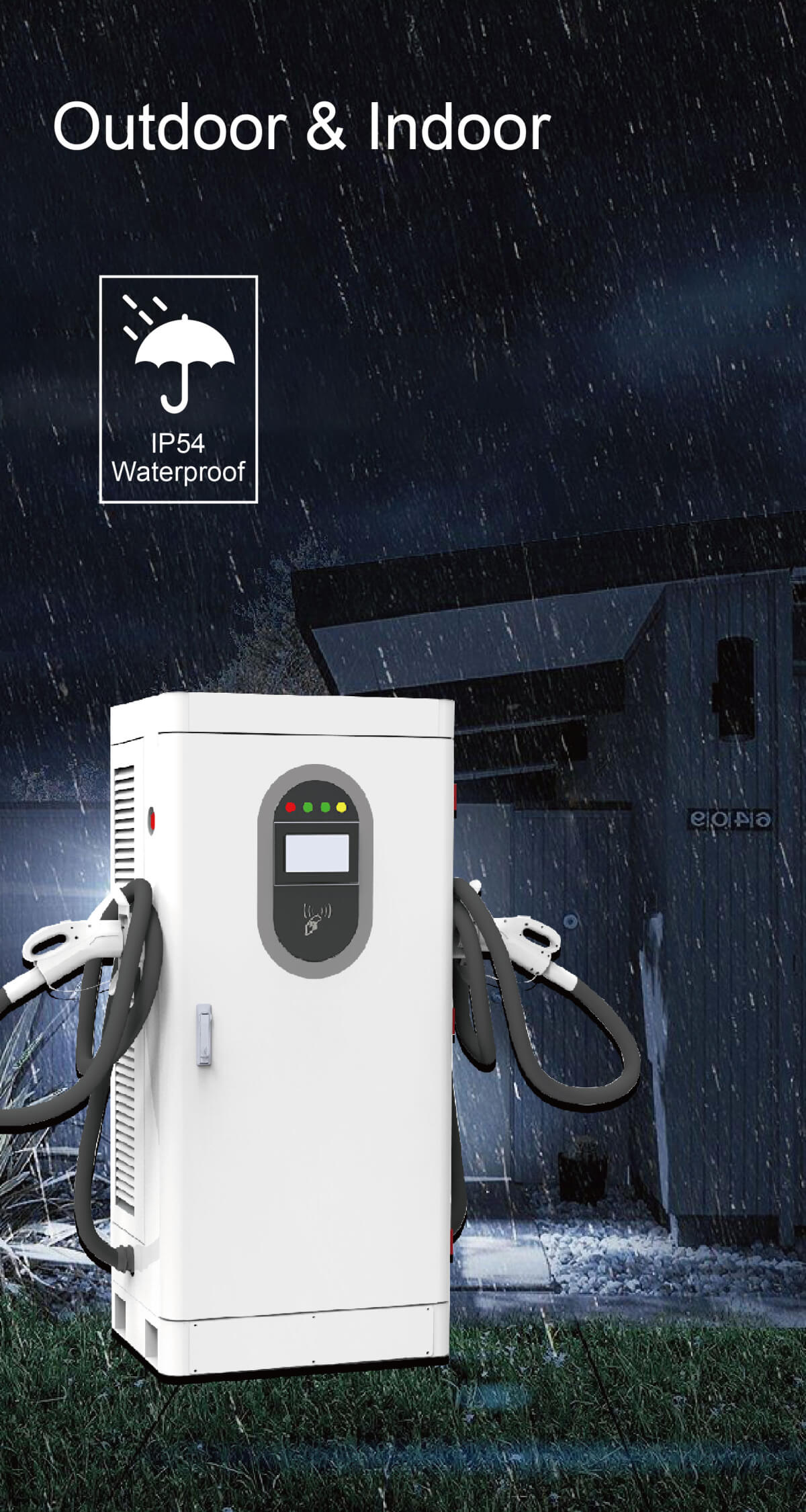

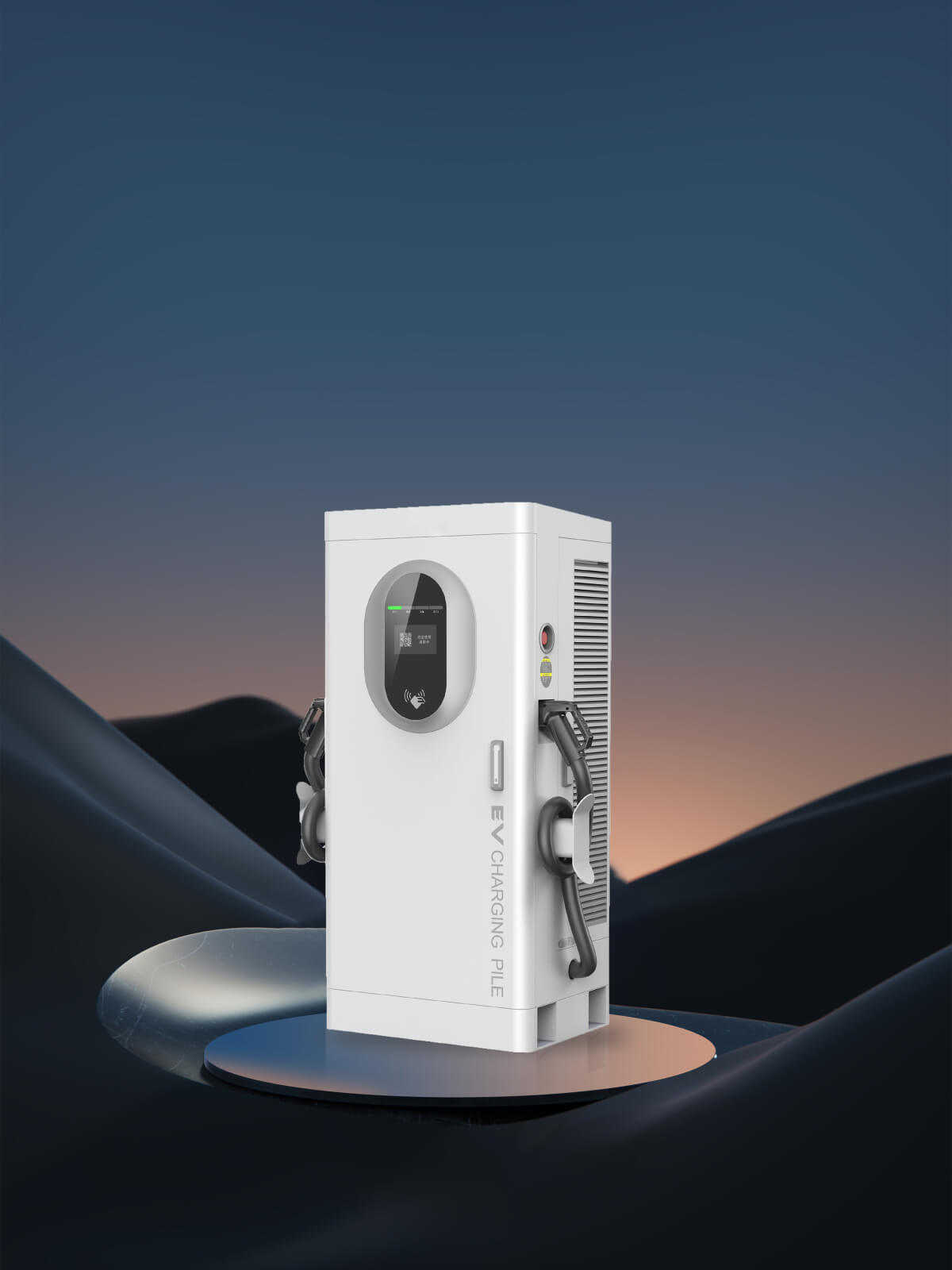

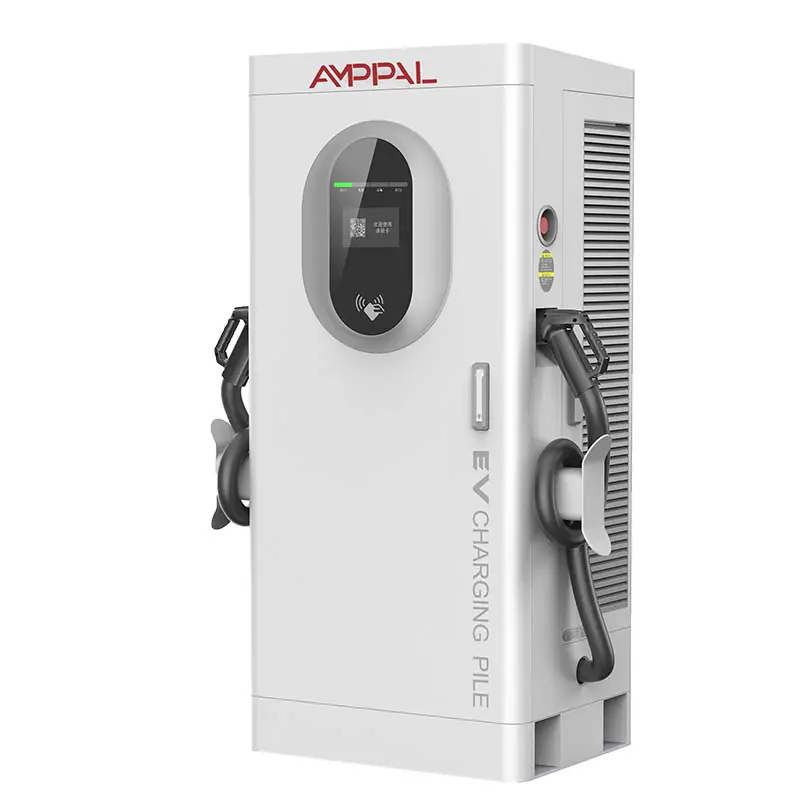

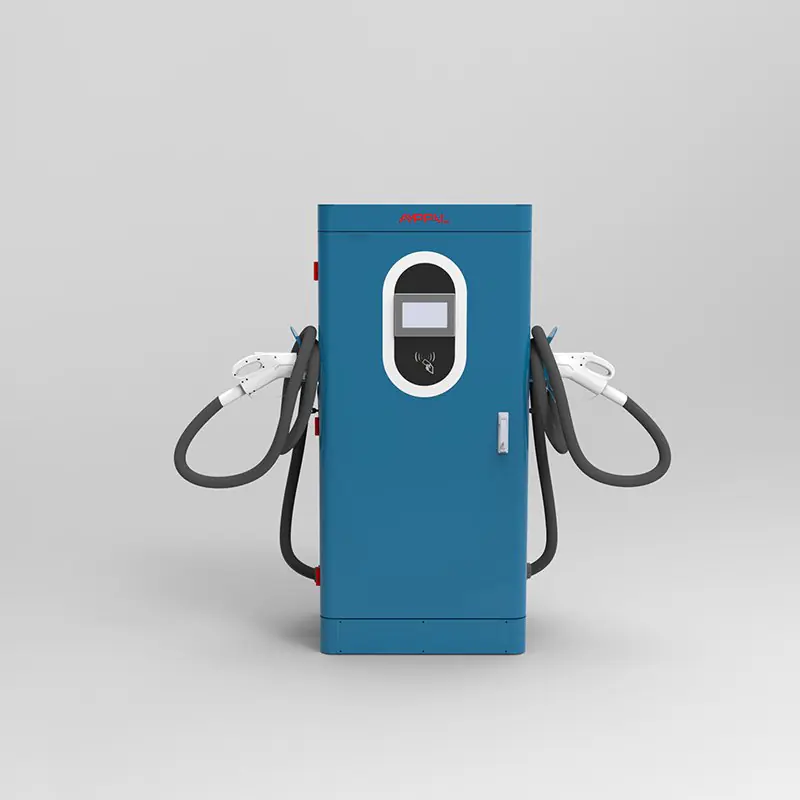

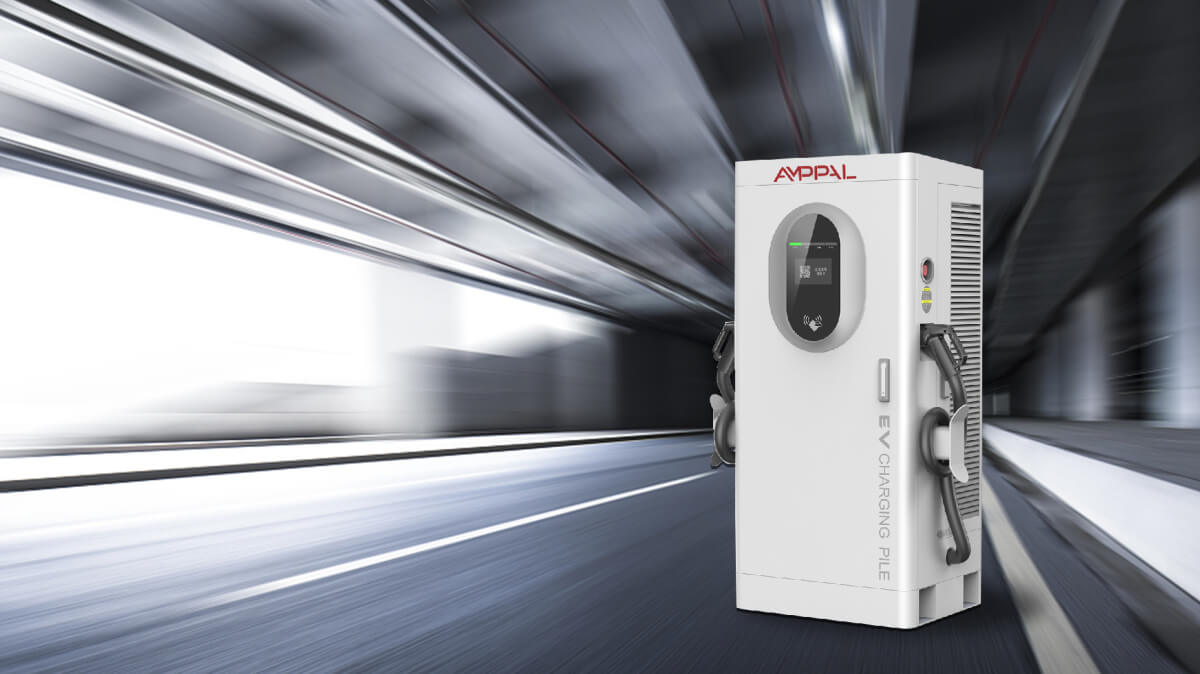

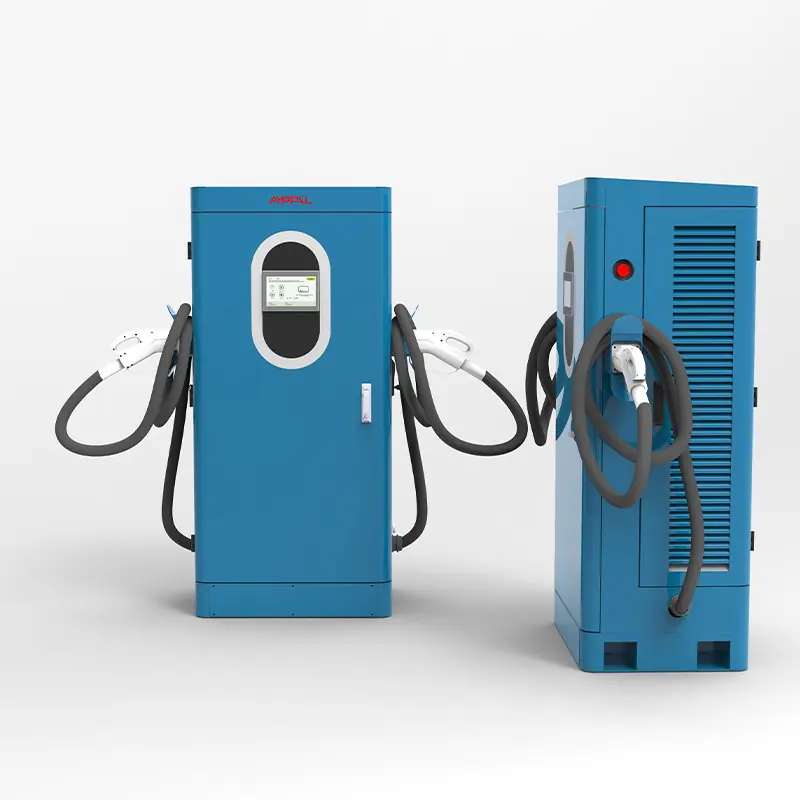

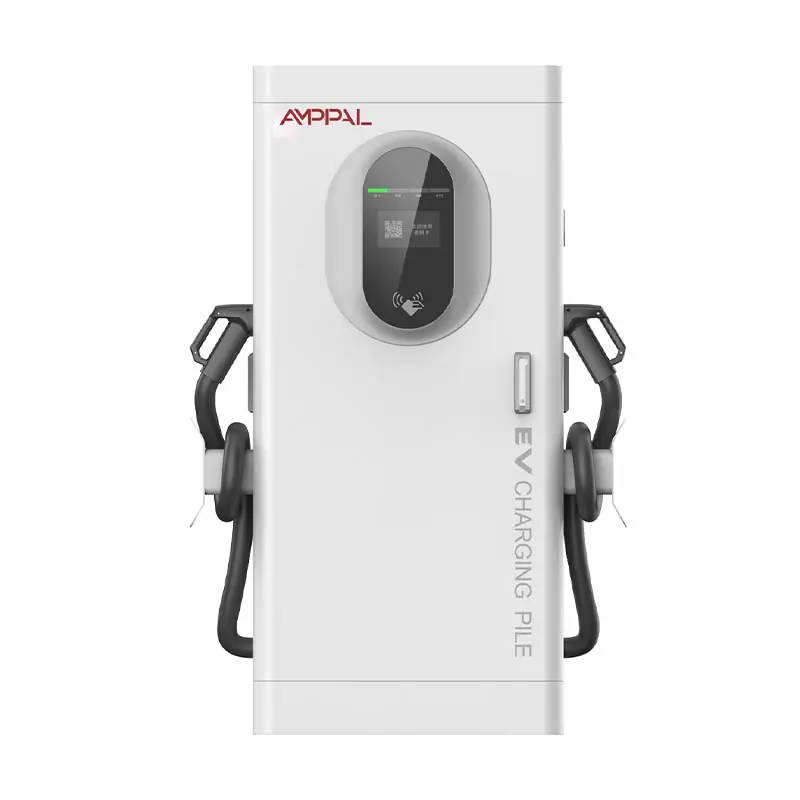

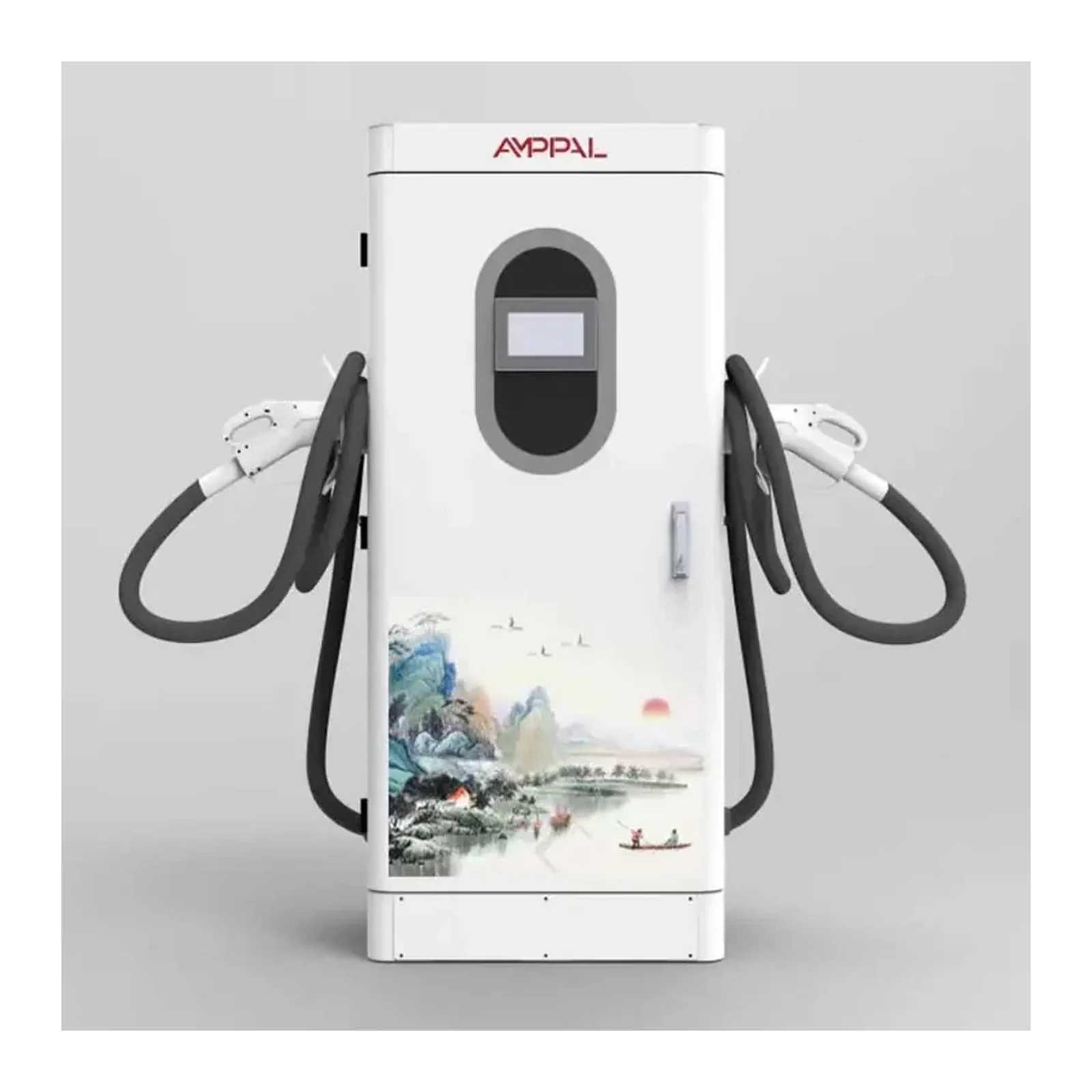

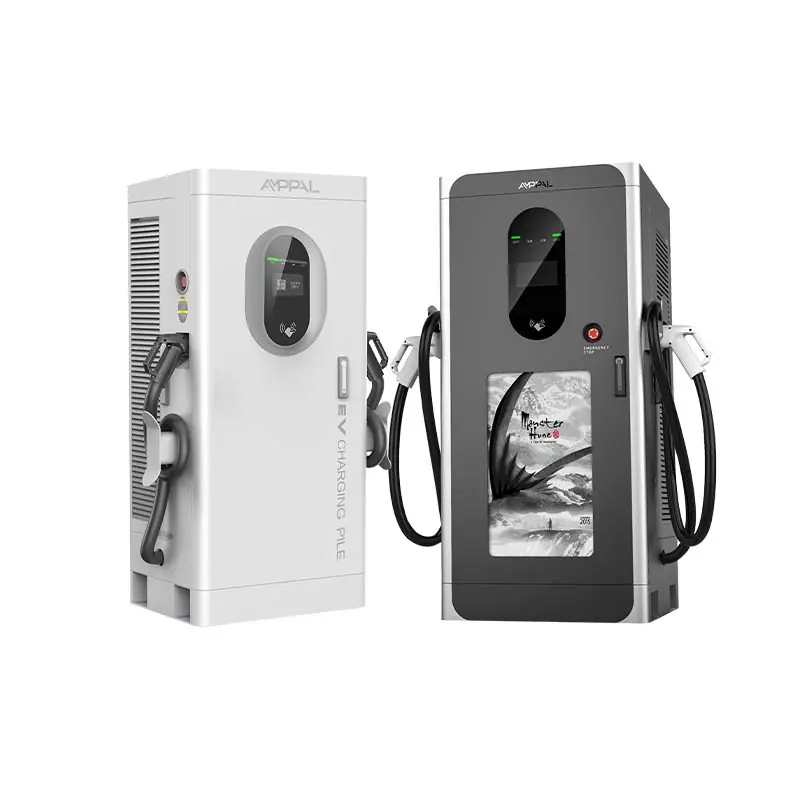

AMPPAL 60 kW DC töltőállomás
60 kW-os integrált DC töltőállomás városi, közterületi és gyorsforgalmi helyszínekhez. Vertikális telepítésű, OCPP 1.6J kommunikációt támogat, és többféle fizetési valamint üzemeltetési módot kínál.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 60 kW |
|---|---|
| Bemeneti feszültség | AC380V±15% |
| Bemeneti frekvencia | 50±10 Hz |
| Kimeneti feszültség | 200–1000 VDC |
| Egy pisztoly kimeneti áramtartománya | 0–200 A |
| Áramkorlát védelmi érték | ≥110% |
| Feszültségstabilizálási pontosság | ≤±0.5% |
| Áramstabilizálási pontosság | ≤±1% |
| Hatásfok | ≥95% |
| Teljesítménytényező | ≥0.99 (50% feletti terhelésnél) |
| Üzemi hőmérséklet | -20℃ ~ +50℃ |
|---|
| Töltési mód | Automatikus teljes töltés / rögzített teljesítmény / rögzített mennyiség / rögzített idő |
|---|---|
| Töltési módszer | Kártya lehúzás / jelszó / kódolvasás |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Függőleges |
|---|---|
| Berendezés mérete | 1620×750×560 mm |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ＜2000 m |
| Hűtési mód | Léghűtéses |
| Zajszint | ≤60 dB |
| Biztonsági funkció | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítási védelem, szivárgásvédelem. |
|---|
| Betáplálási mód | Alsó be- és kivezetés |
|---|---|
| Mérési pontosság | 1.0 osztály |
| Hullámossági arány | ≤±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |
| HMI | 7 hüvelykes, kiemelten világos színes érintőképernyő |
| Fizetési mód | Hitelkártya / kódolvasás |
| Üzemmód | Offline számlázás nélkül, offline számlázás, online számlázás |
| Hálózati kapcsolat | Ethernet / 4G |
| Előírás | IEC 61851-1:2017, ICE 62196-2:2016 |
| Üzemi páratartalom | 5%~95% nem kondenzálódó dér |
| Érintésvédelmi fokozat | IP54 |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Alkalmazás
Városi töltőállomásokhoz készült buszok, taxik, hivatali járművek, kommunális járművek és logisztikai járművek számára.
Alkalmas városi nyilvános töltőhelyekre személyautók, ingázó autók és buszok részére.
Használható lakóövezetek parkolóiban, bevásárlóközpontokban, energiaipari üzleti helyszíneken, valamint városon kívüli gyorsforgalmi töltőállomásokon is.
Kifejezetten előnyös olyan helyszíneken, ahol a gyors telepítés korlátozott helyviszonyok között fontos.
Jellemzők és előnyök
Fő jellemzők Vertikális kialakítású DC töltőállomás.
Alsó be- és kivezetésű kábelvezetés.

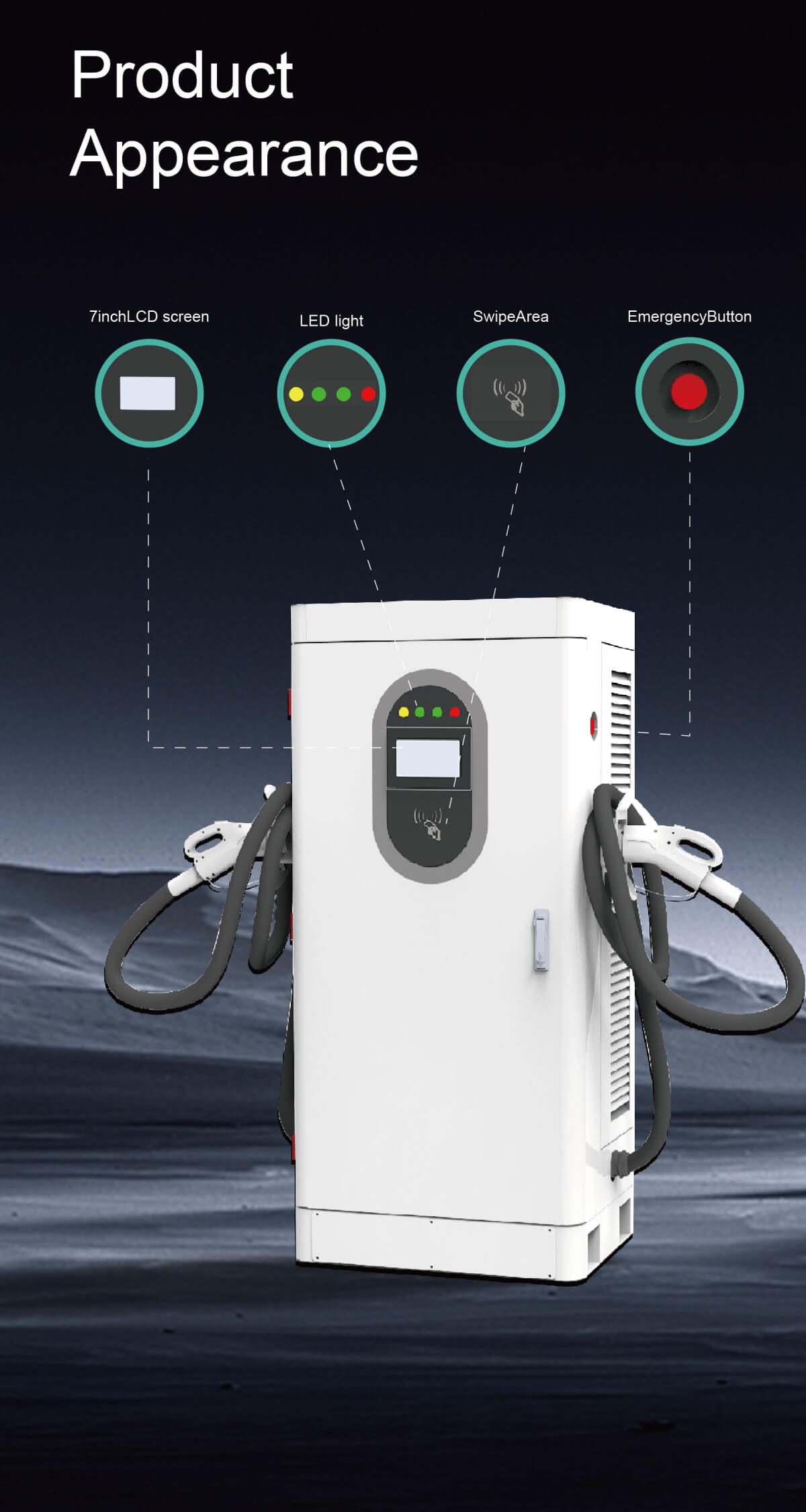

7 hüvelykes, kiemelten világos színes érintőképernyő.
Automatikus teljes töltés, rögzített teljesítmény, rögzített mennyiség és rögzített idő szerinti töltési módok.
Kártyás, jelszavas és kódolvasós indítás.
Hitelkártyás és kódolvasós fizetés.
Offline számlázás nélküli, offline számlázásos és online számlázásos üzemmód.
OCPP 1.6J kommunikációs protokoll.
Ethernet és 4G hálózati kapcsolat.
Telepítés
Telepítés
A sorozat az igényeknek megfelelően függőleges telepítéssel szerelhető.
A telepítési méretet a gyártói ábrák szerint kell értelmezni.
Védelmi funkciók
Védelem A bemeneti és kimeneti oldal elektromosan leválasztott.
A kimeneten olyan megoldás található, amely megakadályozza, hogy az akkumulátorcsomag a töltőállomás kimeneti szűrőkondenzátorát töltse, így csökkentve a csatlakoztatáskor fellépő pillanatnyi nagy kimeneti áramot.
A készülék tervezése megfelel a töltőállomás feszültségértékére, szigetelési osztályára és a vezetőképes elektromos járműtöltő berendezésekre vonatkozó előírásoknak.
Az IEC 61851-1:2017 és az ICE 62196-2:2016 funkciói szerint készült.
