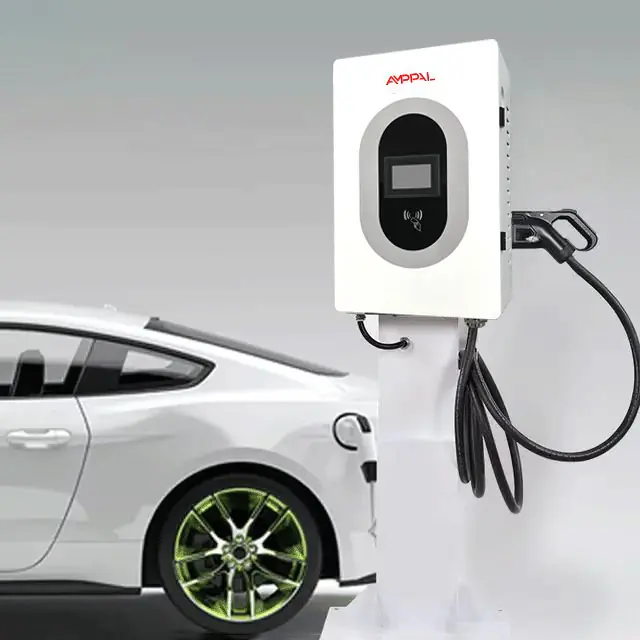

AMPPAL 40 kW DC fali töltőállomás
40 kW-os fali DC gyorstöltő állomás városi és közösségi töltési helyszínekhez. Kártyás, QR-kódos vagy jelszavas használatot, valamint Ethernet vagy 4G kapcsolódást támogat. Kiemelt igazolt jellemzői közé tartozik az IP54 védelem, az AC380V bemeneti feszültség és a 0-133A kimeneti áram.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 40 kW |
|---|---|
| Kimeneti áram | 0-133 A |
| Bemeneti feszültség | AC380V±15% |
| Bemeneti frekvencia | 50±10HZ |
| Kimeneti feszültség | 200-（750）1000 VDC |
| Egy pisztoly kimeneti árama | 0-100 A |
| Áramkorlát-védelmi érték | ≥ 110% |
| Feszültségstabilizálási pontosság | ≤ ±0.5% |
| Áramstabilizálási pontosság | ≤ ±1% |
| Hatásfok | ≥ 95% |
| Teljesítménytényező | ≥ 0.99 (50% feletti terhelésnél) |
| Működési hőmérséklet | -20℃ ~ +50℃ |
|---|
| Töltési mód | Automatikus teljes töltés / Fix teljesítmény / Fix összeg / Fix idő |
|---|---|
| Töltési mód | Kártya lehúzás / QR-kód / Jelszó |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Falra szerelhető |
|---|---|
| Készülék mérete | 410*216*620 mm |
| Kábelhossz | 5 m (opcionális) |
| Működési magasság | <2000 m |
| Hűtés | Léghűtéses |
| Zajszint | ≤60 dB |
| Működési szabvány | IEC 61851-1:2017, ICE 62196-2:2016 |
|---|---|
| Védettség | IP54 |
| Betáplálás módja | Alul be és ki |
|---|---|
| Mérési pontosság | 1.0 szint |
| Hullámossági arány | ≤ ±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |
| HMI | 4.3 hüvelykes kiemelt színű érintőképernyő |
| Hálózati mód | Ethernet / 4G |
| Fizetési mód | Hitelkártya / QR-kód / Jelszó |
| Üzemmód | Offline számlázás nélkül, offline számlázás, online számlázás |
| Védelmi funkciók | töltőcsatlakozó hőmérsékletének érzékelése, túlfeszültség elleni védelem, alulfeszültség elleni védelem, túlterhelés elleni védelem, rövidzárlat elleni védelem, földelési védelem, túlmelegedés elleni védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítási védelem, szivárgóáram elleni védelem |
| Működési páratartalom | 5%~95% nem kondenzálódó, fagymentes |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
A termék városi, nyilvános és vegyes használatú DC töltési helyszínekhez készült. Alkalmas buszok, taxik, hivatalos járművek, szaniter járművek és logisztikai járművek töltésére, valamint személyautók és ingázó autók kiszolgálására is.
A töltőállomás jól használható városi lakónegyedek parkolóiban, bevásárlóközpontoknál, energiaszolgáltatási helyszíneken és olyan út menti vagy gyorsforgalmi töltőpontokon, ahol DC gyorstöltés szükséges.
Különösen előnyös olyan telepítéseknél, ahol a gyors üzembe helyezés és a korlátozott telephelyi adottságok fontosak.
Jellemzők és előnyök
Fő jellemzők
Fali kialakítású DC töltőállomás, amely többféle használati módot támogat.
- 40 kW névleges teljesítmény
- 0-133A kimeneti áram
- 200-（750）1000 VDC kimeneti feszültség
- 4.3 hüvelykes, kiemelt színű érintőképernyő
- Ethernet és 4G hálózati kapcsolat
- Kártyás, QR-kódos és jelszavas indítási mód
- Hitelkártyás, QR-kódos és jelszavas fizetés
- Offline, offline számlázásos és online számlázásos működés
- OCPP 1.6J kommunikációs protokoll
Telepítés
Telepítés
A készülék falra szerelhető kivitelű, alulról be- és kivezetett kábelezéssel.
A telepítés előtt a csomag tartalmát a csomaglista szerint ellenőrizni kell:
- Falra szerelhető DC EV töltőállomás, 1 készlet
- 2 darab tesztkártya
- 1 készlet telepítési útmutató
- 1 darab megfelelőségi tanúsítvány
- 2 darab kulcs
A sorozat kültéri használatra készült. A megadott telepítési környezetben az IP54 védettség és a -20℃ és +50℃ közötti környezeti hőmérséklet szerepel.

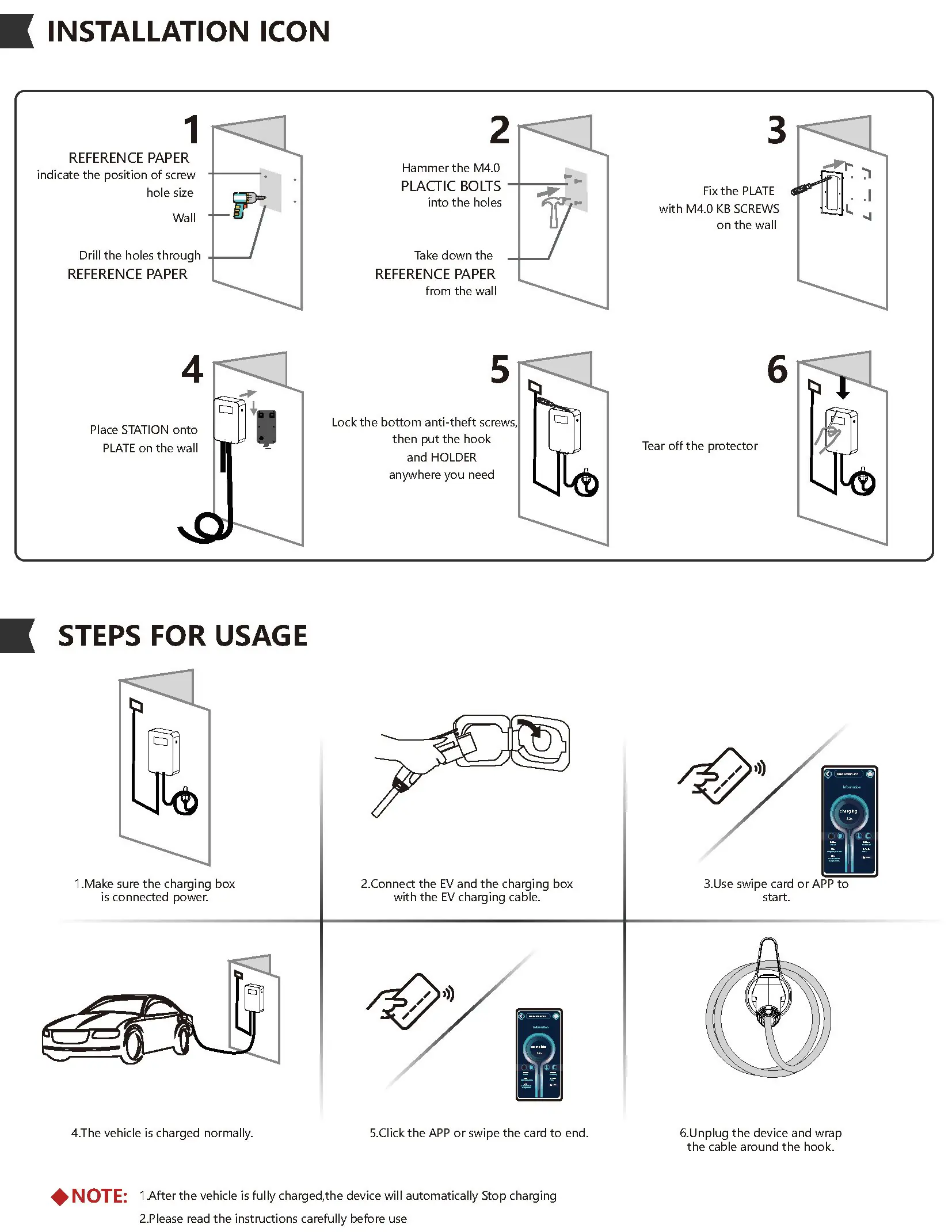

A telepítés a megadott szerelési méret szerint függőlegesen végezhető. A rögzítéshez 6 furat készítése, 10 nagy méretű tágulócsavar használata, valamint az alsó rész M4*12 csavarokkal történő rögzítése szerepel a leírásban.
Csomagtartalom
Csomagtartalom
- Falra szerelhető DC EV töltőállomás, 1 készlet
- Tesztkártya, 2 darab
- Telepítési útmutató, 1 készlet
- Megfelelőségi tanúsítvány, 1 darab
- Kulcs, 2 darab
Üzemeltetési környezet
Üzemeltetési környezet
- Kültéri kivitel
- Működési hőmérséklet: -20℃ ~ +50℃
- Működési páratartalom: 5%~95% nem kondenzálódó, fagymentes
- Működési magasság: <2000 m
- Védettség: IP54
- Hűtés: léghűtéses
- Zajszint: ≤60 dB
Védelmi funkciók
Védelem A bemeneti és kimeneti áramkör elektromosan leválasztott.
A kimenet olyan megoldással rendelkezik, amely megakadályozza, hogy az akkumulátorcsomag a töltőállomás kimeneti szűrőkondenzátorát töltse, így a csatlakoztatáskor fellépő pillanatnyi nagy kimeneti áram csökkentését szolgálja.
A biztonsági funkciók a megadott forrás szerint:
- Töltőpisztoly-hőmérséklet érzékelés
- Túlfeszültség-védelem
- Alulfeszültség-védelem
- Túlterhelés-védelem
- Rövidzár-védelem
- Földelésvédelem
- Túlmelegedés-védelem
- Alacsony hőmérséklet elleni védelem
- Szigetelésfelügyeleti védelem
- Fordított polaritás elleni védelem
- Villámvédelem
- Vészleállítás elleni védelem
- Szivárgásvédelem
Méretek és kialakítás
Méretek - Készülék mérete: 410*216*620 mm
Rendszerintegráció
Rendszerintegráció A töltőállomás hálózati kapcsolata Ethernet vagy 4G lehet.
A töltésvezérlési és használati módok a következők:
- Automatikus teljes töltés
- Fix teljesítmény
- Fix összeg
- Fix idő
- Kártyás indítás
- QR-kódos indítás
- Jelszavas indítás
- Hitelkártyás fizetés
- QR-kódos fizetés
- Jelszavas fizetés
- Offline számlázás nélküli üzem
- Offline számlázásos üzem
- Online számlázásos üzem
Garancia és támogatás
Szabványok
A megadott működési normák:
- IEC 61851-1:2017
- ICE 62196-2:2016
