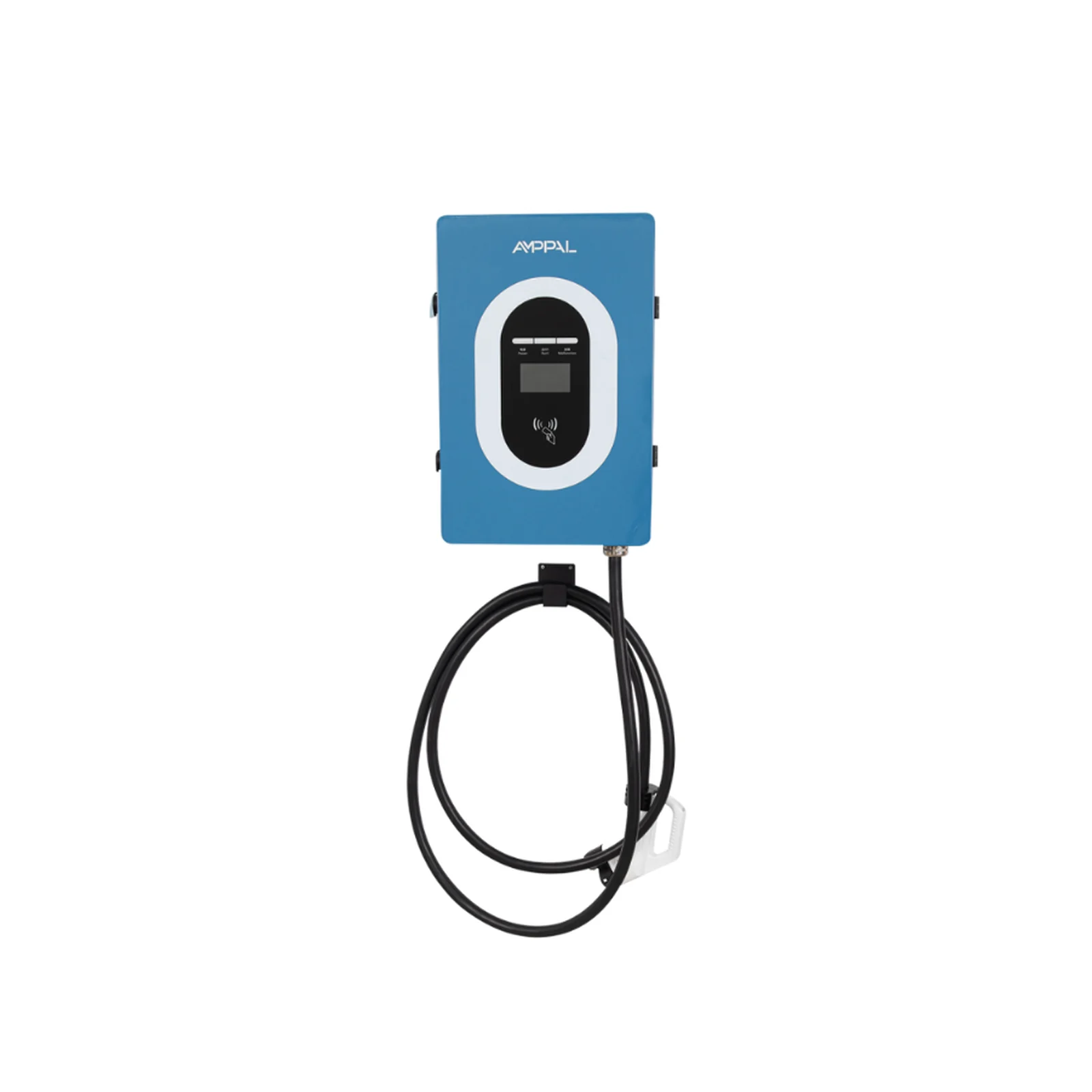

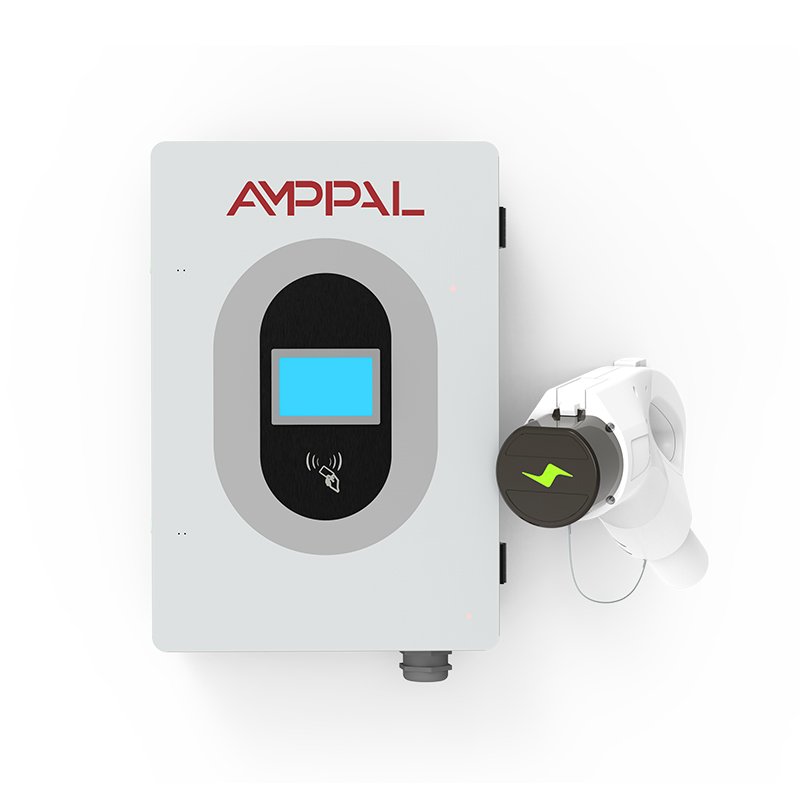

AMPPAL 40 kW DC fali töltőállomás
Falra szerelhető DC EV töltőállomás városi, flottás és nyilvános használatra. Gyors telepítésre alkalmas olyan helyszíneken, ahol korlátozott a rendelkezésre álló tér, és többféle fizetési, azonosítási és kommunikációs módot támogat.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 40 kW |
|---|---|
| Kimeneti áram | 0-133 A |
| Bemeneti feszültség | AC380V±15% |
| Bemeneti frekvencia | 50±10 Hz |
| Kimeneti feszültség | 200–(750)1000 VDC |
| Egy pisztoly kimeneti árama | 0-100 A |
| Áramkorlát védelmi érték | ≥ 110% |
| Feszültségstabilizálási pontosság | ≤ ±0.5% |
| Áramstabilizálási pontosság | ≤ ±1% |
| Hatásfok | ≥ 95% |
| Teljesítménytényező | ≥ 0.99 (50% feletti terhelésnél) |
| Működési hőmérséklet | -20 ℃ ~ +50 ℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix összeg / fix idő |
|---|---|
| Töltési mód | Kártyaérintés / kódolvasás / jelszó |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Falra szerelhető |
|---|---|
| Berendezés mérete | 410 × 216 × 620 mm |
| Kábelhossz | 5 m (opcionális) |
| Működési tengerszint feletti magasság | <2000 m |
| Hűtési mód | Levegős |
| Zajszint | ≤60 dB |
| Működési szabvány | IEC 61851-1:2017, ICE 62196-2:2016 |
|---|---|
| Védettség | IP54 |
| Bemeneti mód | Alul be és ki |
|---|---|
| Mérési pontosság | 1.0 osztály |
| Hullámossági arány | ≤ ±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |
| HMI | 4.3 hüvelykes kiemelt színű érintőképernyő |
| Hálózati kapcsolat | Ethernet / 4G |
| Fizetési mód | Hitelkártya / kódolvasás / jelszó |
| Üzemmód | Offline nem számlázó, offline számlázó, online számlázó |
| Védelmi funkciók | töltőcsatlakozó hőmérsékletének érzékelése, túlfeszültség elleni védelem, alulfeszültség elleni védelem, túlterhelés elleni védelem, rövidzárlat elleni védelem, földelési védelem, túlmelegedés elleni védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítási védelem, szivárgóáram elleni védelem |
| Működési páratartalom | 5%~95% nem kondenzáló, fagymentes |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
A termék városi töltőpontokhoz használható buszok, taxik, hivatali járművek, kommunális járművek és logisztikai járművek számára. Alkalmas városi nyilvános töltőállomásokra személyautók, ingázó autók és buszok részére, valamint parkolókba, lakónegyedekbe, bevásárlóközpontokba és üzleti helyszínekre.
A termék autópálya menti és egyéb DC gyorstöltést igénylő alkalmazásokra is megfelel, különösen gyors telepítést igénylő, korlátozott helyszíneken.
Jellemzők és előnyök
Fő jellemzők A termék falra szerelhető DC töltőállomás.
Támogatott a kártyás használat, a QR-kódos azonosítás és a jelszavas használat.
A működési módok között elérhető az offline nem számlázó, az offline számlázó és az online számlázó üzem.
Telepítés
Telepítés

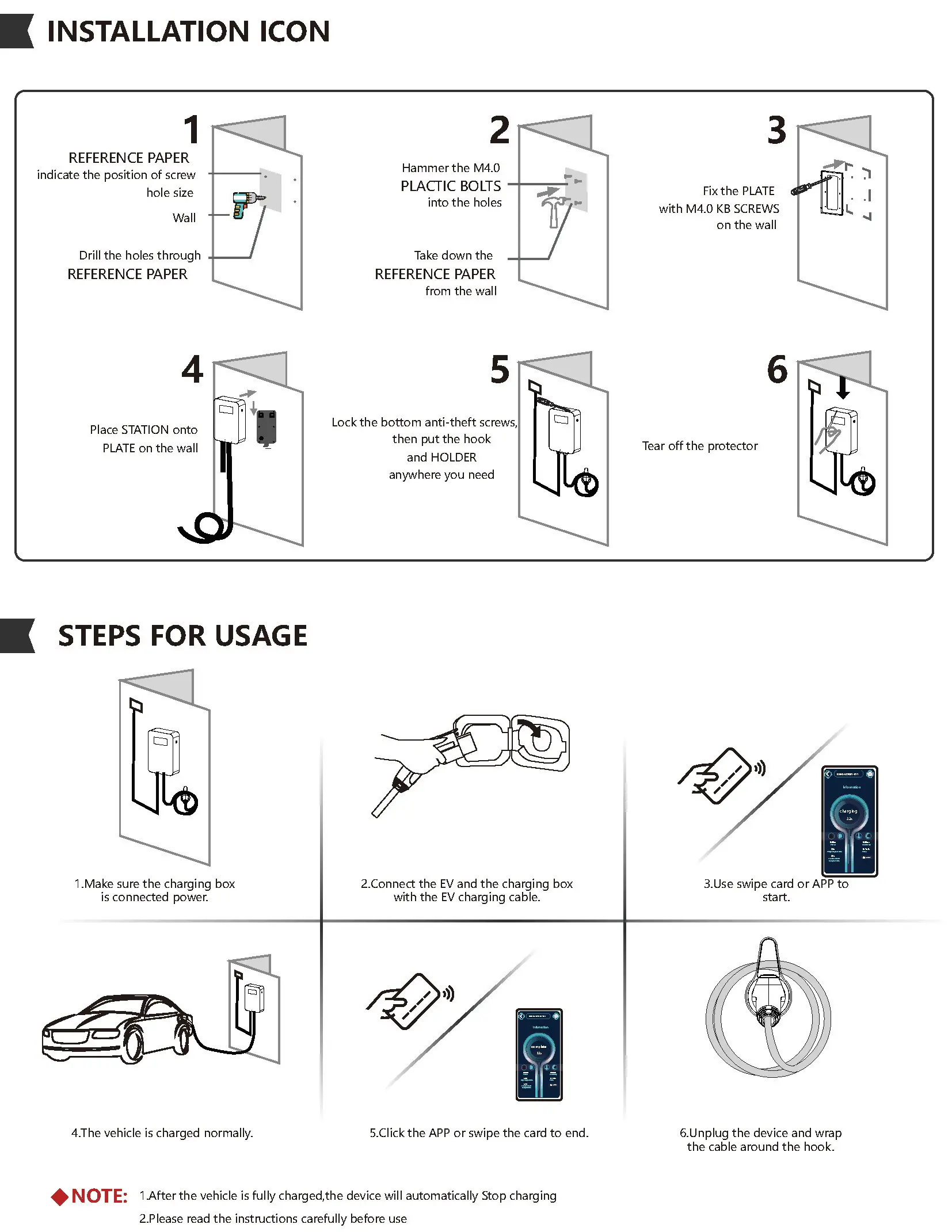

A telepítés előtt ellenőrizni kell a csomag tartalmát a csomaglista szerint: falra szerelhető DC töltőállomás, tesztkártyák, telepítési útmutató, megfelelőségi tanúsítvány és kulcsok.
A készülék kültéri kivitelű. A megadott környezeti és védettségi feltételek mellett telepíthető, a szerelési méret szerint függőleges elhelyezéssel.
A rögzítéshez a forrás szerint 6 furat készítése, 10 nagy méretű dübel használata és az alsó rögzítés M4*12 csavarokkal történik.
Védelmi funkciók
Védelem A bemeneti és kimeneti áramkör elektromosan leválasztott.
A kimeneten olyan megoldás található, amely megakadályozza, hogy az akkumulátorcsomag a töltőállomás kimeneti szűrőkondenzátorát töltse, így csökkenthető a csatlakoztatás pillanatában fellépő hirtelen nagy kimeneti áram.
A biztonsági funkciók között szerepel a töltőpisztoly hőmérséklet-érzékelése, túlfeszültség-, alulfeszültség-, túlterhelés-, rövidzárlat-, földelés-, túlmelegedés-, alacsony hőmérséklet-, szigetelésfelügyeleti, fordított polaritás-, villám-, vészleállítás- és szivárgásvédelem.
Méretek és kialakítás
Méretek
A berendezés mérete a forrás szerint 410 × 216 × 620 mm.
Rendszerintegráció
Integráció A kommunikáció Etherneten vagy 4G kapcsolaton keresztül történhet.
A töltési protokoll OCPP 1.6J.
A működéshez 4,3 hüvelykes kiemelt színű érintőképernyő tartozik.
Üzemeltetési környezet
Üzemkörnyezet A készülék kültéri használatra készült.
A megadott üzemi hőmérséklet -20 ℃ és +50 ℃ között van, a relatív páratartalom 5% és 95% között, nem kondenzálódó, fagymentes környezetben.
Az üzemi magasság kevesebb mint 2000 m, a védettség IP54, a hűtés levegős, a zajszint legfeljebb 60 dB.
