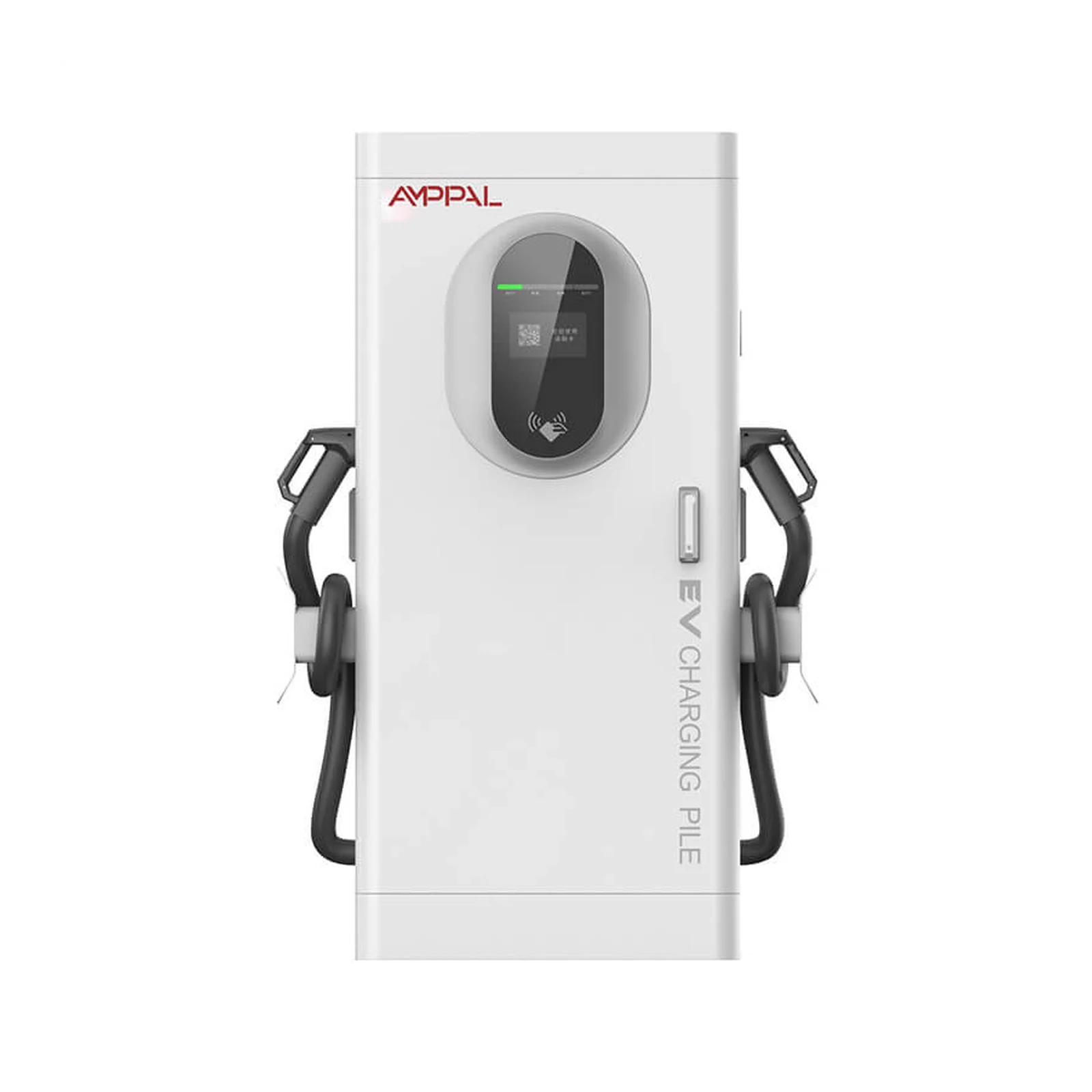

AMPPAL 180 kW DC töltőállomás
Integrált DC töltőállomás városi, közösségi és gyorsforgalmi telepítésekhez. Vertikális kivitelű, OCPP 1.6J kommunikációt és többféle fizetési, illetve töltési módot támogat. 180 kW névleges teljesítménnyel és 0-200 A egyfegyveres kimeneti áramtartománnyal rendelkezik.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 180 kW |
|---|---|
| Bemeneti feszültség | AC380V±15% |
| Bemeneti frekvencia | 50±10 Hz |
| Kimeneti feszültség | 200–(750) 1000 VDC |
| Egy pisztoly kimeneti áramtartománya | 0–200 A |
| Feszültségstabilizálási pontosság | ≤±0,5% |
| Áramstabilizálási pontosság | ≤±1% |
| Hatásfok | ≥95% |
| Teljesítménytényező | ≥0,99 (50% feletti terhelésnél) |
| Működési hőmérséklet | -20 ℃ ~ +50 ℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix mennyiség / fix idő |
|---|---|
| Töltési mód kiválasztása | Kártya / jelszó / kódolvasás |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Függőleges |
|---|---|
| Berendezés mérete | 1800 × 800 × 600 mm |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ＜2000 m |
| Hűtési mód | Léghűtéses |
| Zajszint | ≤60 dB |
| Áramkorlát-védelem értéke | ≥110% |
|---|---|
| Működési szabvány | IEC 61851-1:2017, IEC 62196-2:2016 |
| Biztonsági funkció | Töltőpisztoly-hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzár-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet-védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítás-védelem, szivárgásvédelem. |
| Védettség | IP54 |
| Betáplálás módja | Alulról be és ki |
|---|---|
| Mérési pontosság | 1,0 osztály |
| Hullámossági arány | ≤±0,5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |

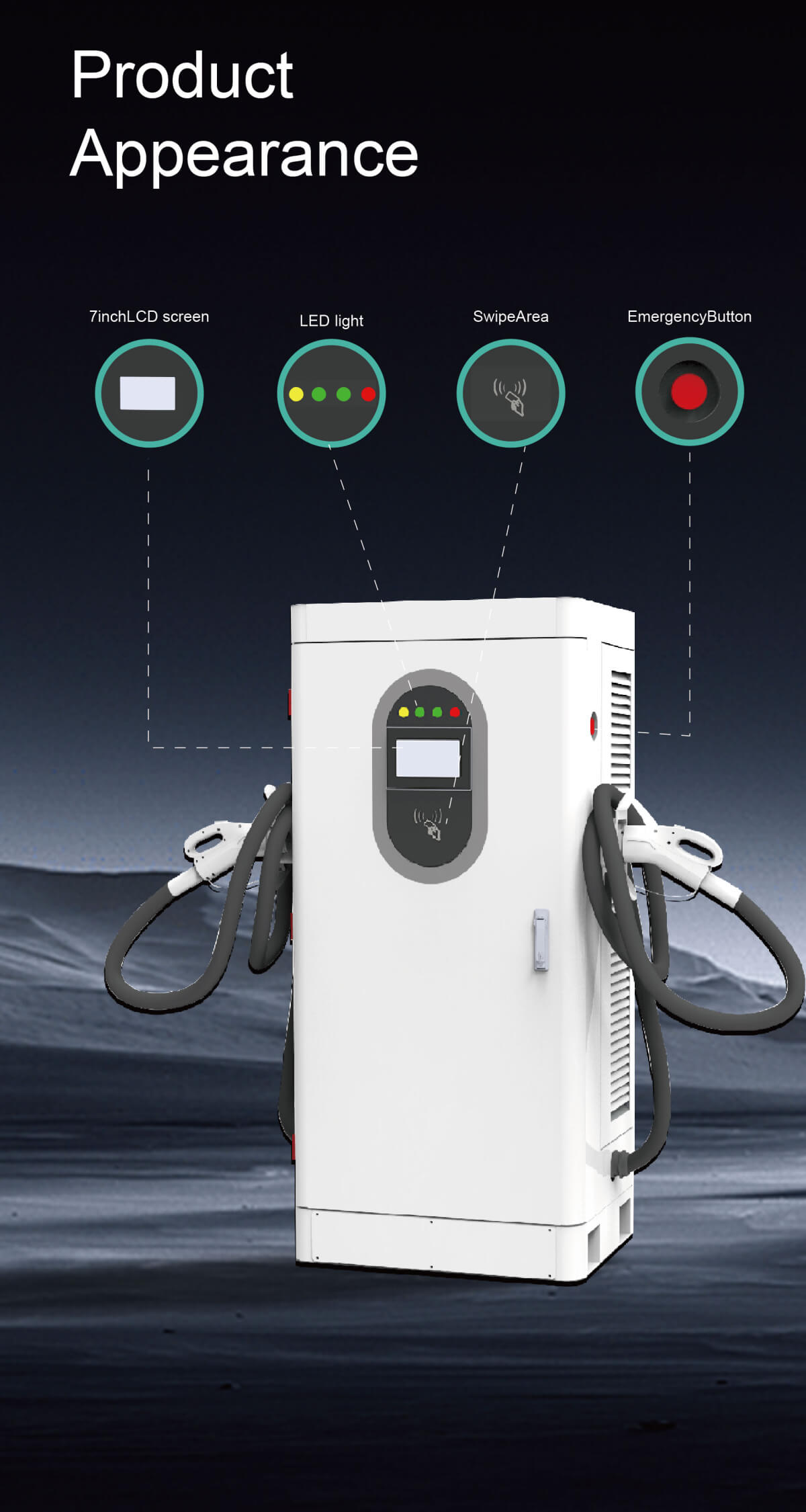

| HMI | 7 hüvelykes, kiemelt színű érintőképernyő |
| Fizetési mód | Bankkártya / kódolvasás |
| Üzemmód | Offline számlázás nélkül, offline számlázás, online számlázás |
| Hálózati kapcsolat | Ethernet / 4G |
| Működési páratartalom | 5%~95% nem kondenzálódó fagy |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
Az integrált DC EV töltőállomás városi töltőpontokhoz alkalmas, beleértve a buszok, taxik, hivatali járművek, hulladékszállító járművek és logisztikai járművek töltését.
Közösségi városi töltőállomásokhoz is használható személyautók, ingázó autók és buszok számára.
Különböző városi lakónegyedek parkolóiban, bevásárlóközpontokban, valamint energetikai szolgáltatási helyszíneken is alkalmazható.
Alkalmas továbbá városközi gyorsforgalmi DC gyorstöltő állomásokhoz és minden olyan helyszínhez, ahol gyors DC töltésre van szükség.
Jellemzők és előnyök
Fő jellemzők A berendezés vertikális kivitelű, padlóra telepíthető DC töltőállomás.
Támogatja az automatikus teljes töltést, a fix teljesítményű, a fix mennyiségű és a fix idejű töltési módot.
A töltés módja lehet kártyás használat, jelszavas azonosítás vagy kódolvasás.
Fizetéshez bankkártya és kódolvasás is használható.
Az üzemmód támogatja az offline, számlázás nélküli működést, az offline számlázást és az online számlázást.

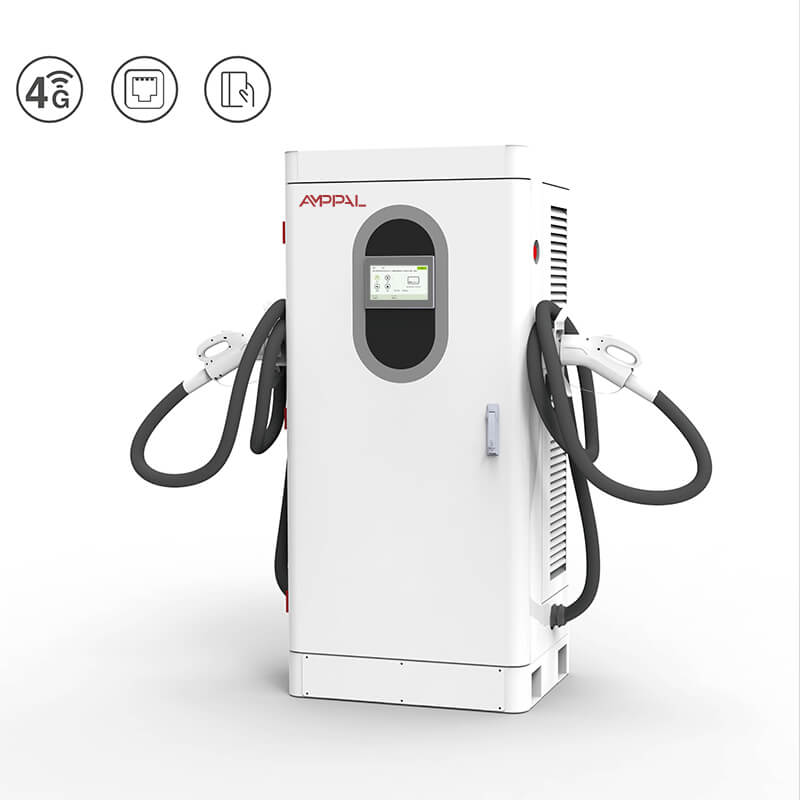

A kommunikációs protokoll OCPP 1.6J, a hálózati kapcsolat Etherneten vagy 4G-n keresztül érhető el.
Telepítés
Telepítés
A készülék függőleges telepítésre készült.
A csomagolás ellenőrzésekor a csomaglista szerint a következő elemek találhatók meg:
- Padlóra állítható DC töltőoszlop, 1 készlet
- Tesztkártya, 2 darab
- Telepítési útmutató, 1 készlet
- Minőségi tanúsítvány, 1 darab
- Kulcs, 2 darab

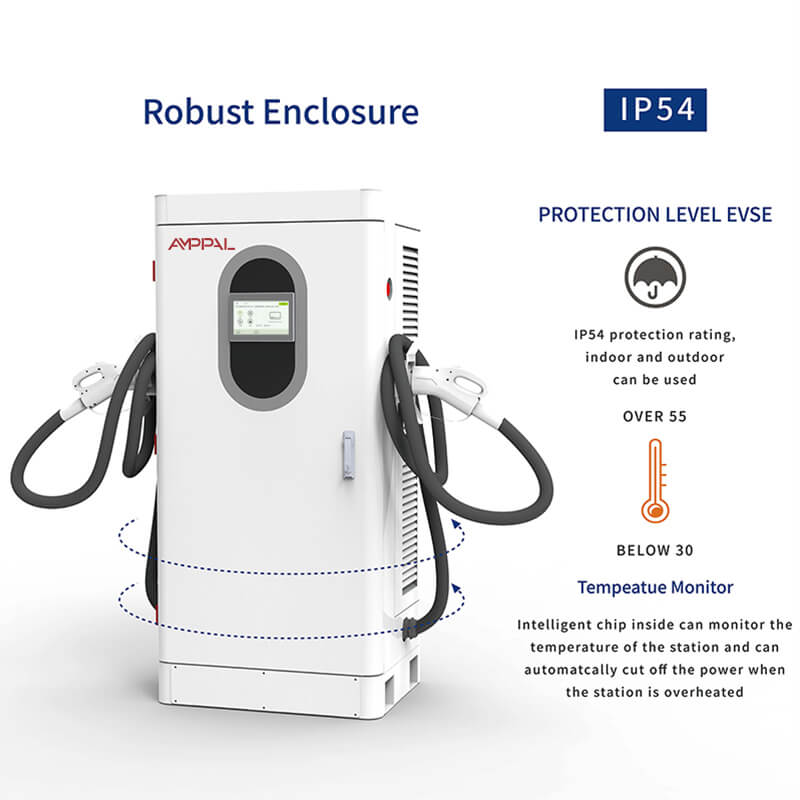

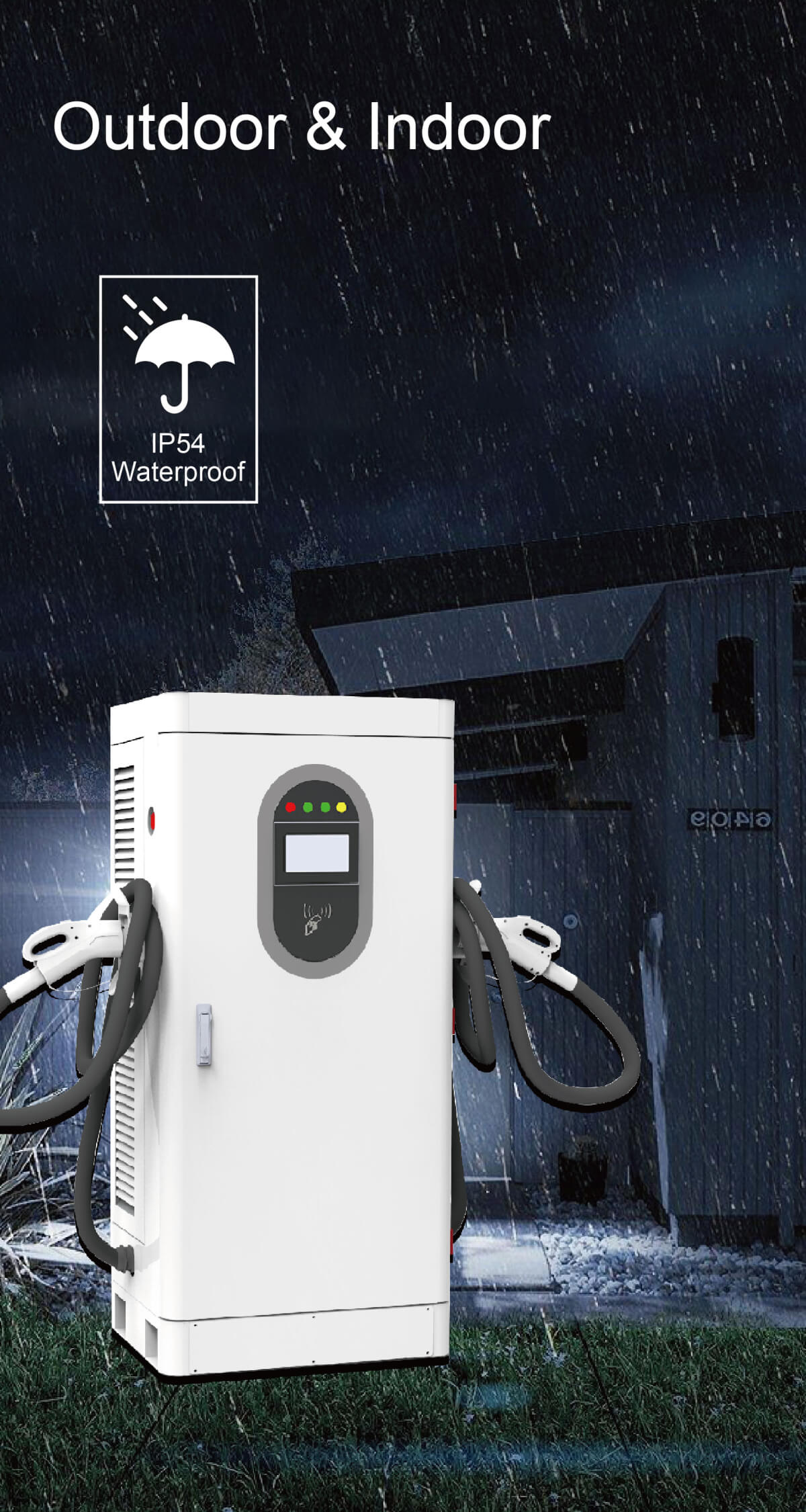

A berendezés kültéri típusú, IP54 védettségű.
A megadott telepítési környezeti hőmérséklet -25 ℃ és +50 ℃ között van.
Csomagtartalom
Csomag tartalma
- Padlóra állítható DC töltőoszlop, 1 készlet
- Tesztkártya, 2 darab
- Telepítési útmutató, 1 készlet
- Minőségi tanúsítvány, 1 darab
- Kulcs, 2 darab
Üzemeltetési környezet
Üzemeltetési környezet

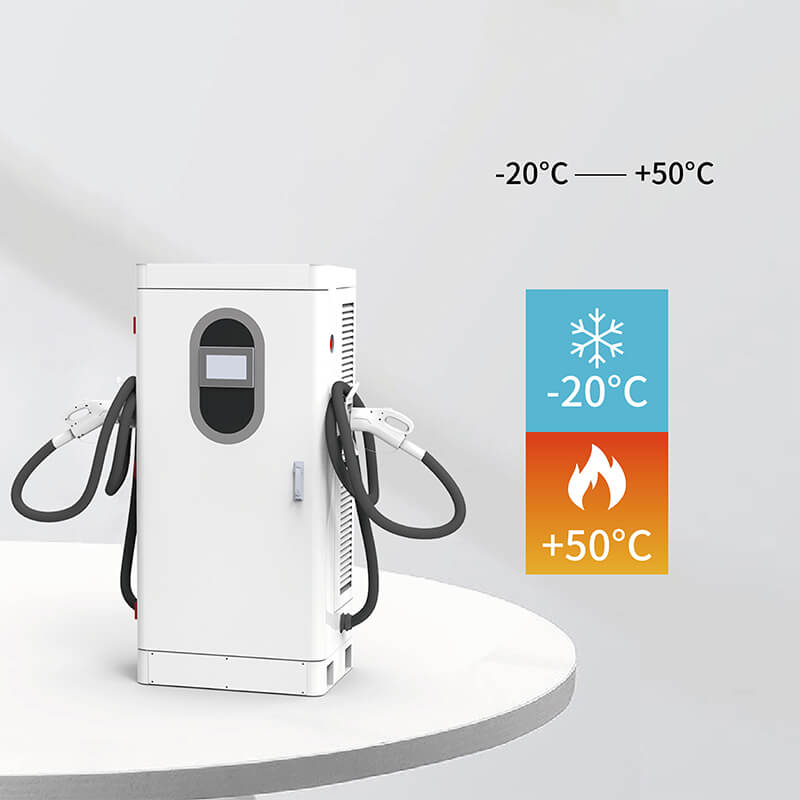

A megadott működési hőmérséklet -20 ℃ és +50 ℃ között van.
A működési páratartalom 5% és 95% között lehet, nem kondenzálódó fagyos környezetben.
Az üzemi tengerszint feletti magasság kisebb mint 2000 m.
A védettségi szint IP54.
Hűtése léghűtéses.
A zajszint legfeljebb 60 dB.
Az MTBF 30 000 óra.

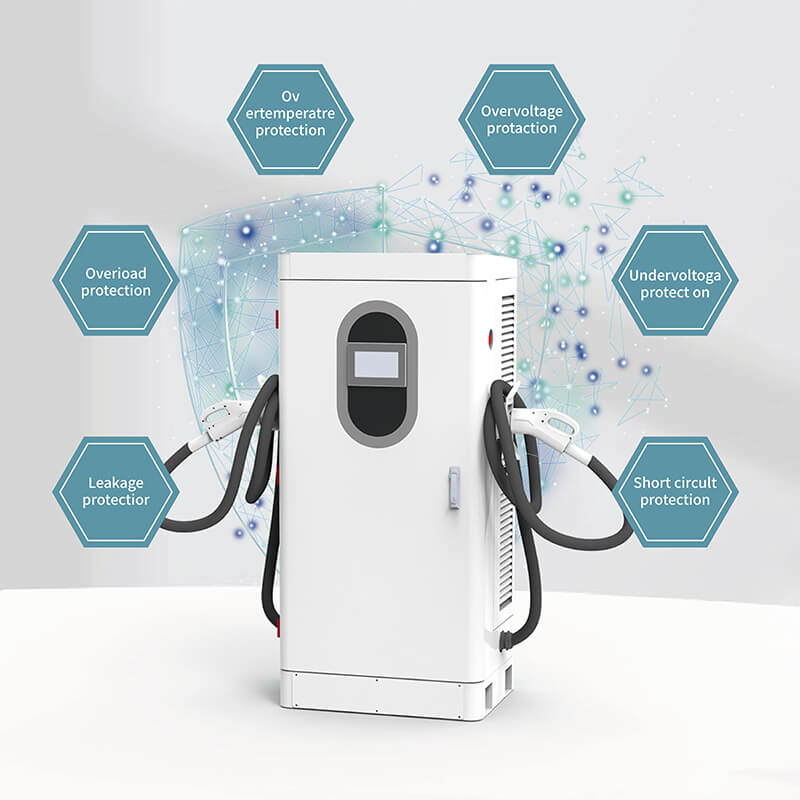

Védelmi funkciók
Védelmi funkciók
A töltőállomás bemenete és kimenete elektromosan leválasztott.
A kimeneten olyan eszköz található, amely megakadályozza, hogy az akkumulátorcsomag a töltőállomás kimeneti szűrőkondenzátorát töltse fel, ezzel mérsékelve a csatlakozás pillanatában fellépő hirtelen nagy kimeneti áramot.
A berendezés kialakítása megfelel az IEC 61851-1:2017 és az IEC 62196-2:2016 funkcionális elveinek.
A biztonsági funkciók a következőket tartalmazzák: töltőpisztoly-hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzár-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet-védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítás-védelem és szivárgásvédelem.
Méretek és kialakítás
Méretek A berendezés mérete 1800 × 800 × 600 mm.
Rendszerintegráció
Integráció A kommunikációs protokoll OCPP 1.6J.
A hálózati kapcsolat Etherneten és 4G-n keresztül valósítható meg.
A működési módok között elérhető az offline számlázás nélküli, az offline számlázásos és az online számlázásos üzem.
