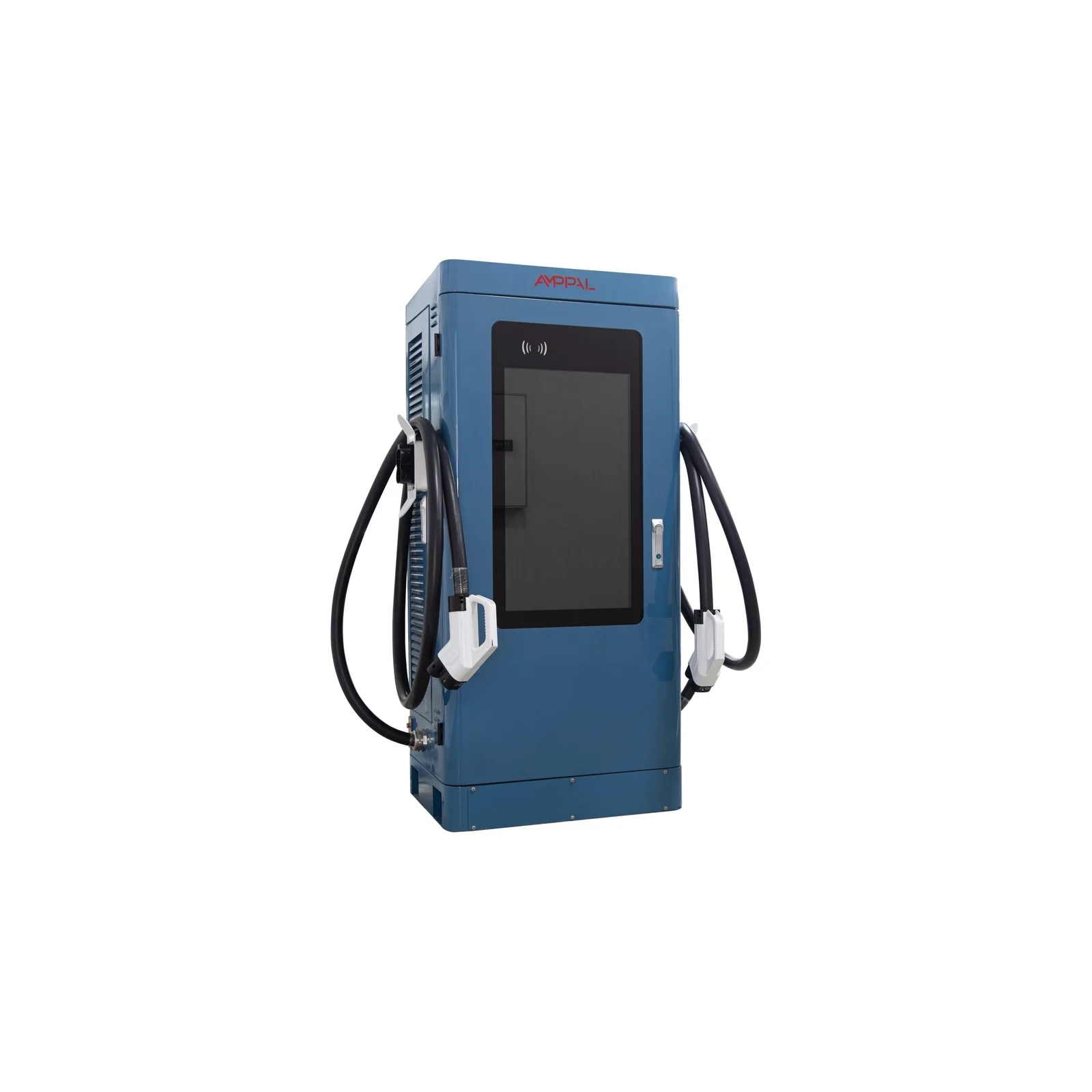

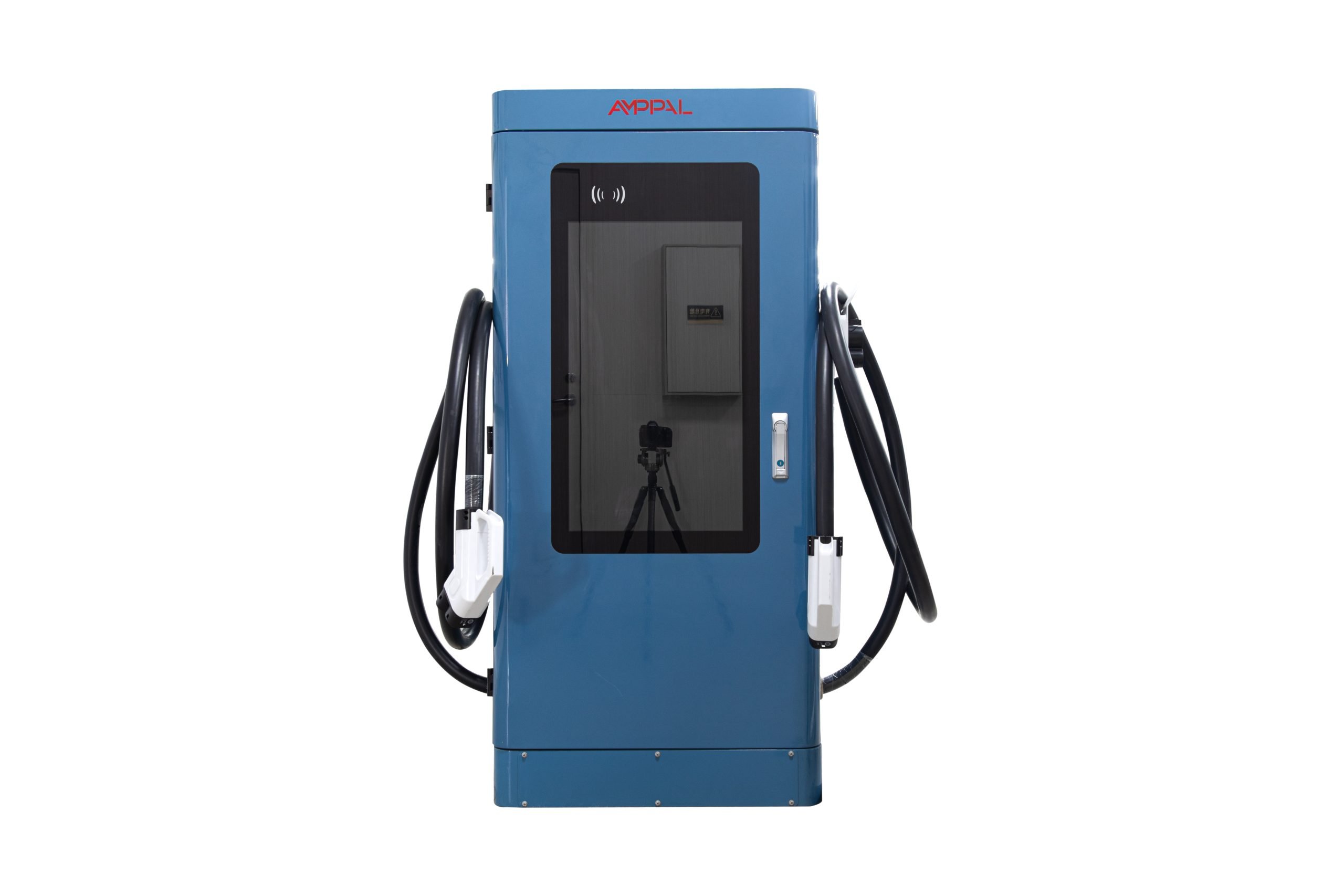

AMPPAL 180 kW DC töltőállomás
Integrált DC töltőállomás városi, közösségi és gyorsforgalmi töltési feladatokra. Álló telepítésű, hálózati és 4G kapcsolattal, OCPP 1.6J támogatással.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 180 kW |
|---|---|
| Bemeneti feszültség | AC380V±15% |
| Bemeneti frekvencia | 50±10 Hz |
| Kimeneti feszültség | 200–(750) 1000VDC |
| Egy pisztoly kimeneti áramtartománya | 0–200 A |
| Áramkorlát-védelmi érték | ≥110% |
| Feszültségstabilizálási pontosság | ≤±0.5% |
| Áramstabilizálási pontosság | ≤±1% |
| Hatásfok | ≥95% |
| Teljesítménytényező | ≥0.99 (50% feletti terhelésnél) |
| Működési hőmérséklet | -20℃ ~ +50℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix összeg / fix idő |
|---|---|
| Töltési módszer | Kártyaolvasás / jelszó / kódolvasás |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Függőleges |
|---|---|
| Berendezés mérete | 1620*750*560 mm |

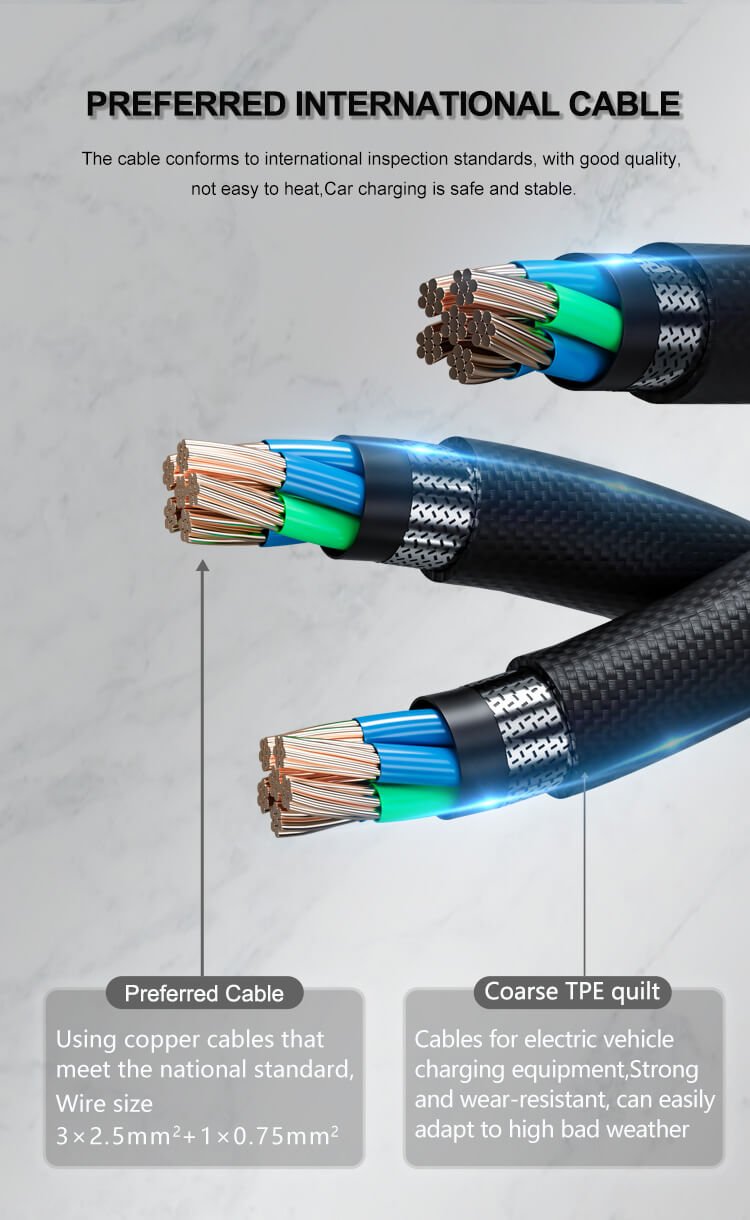

| Kábelhossz | 5 m (opcionális) |
| Működési tengerszint feletti magasság | <2000 m |
| Hűtési mód | Léghűtéses |
| Zajszint | ≤60 dB |
| Működési szabvány | IEC 61851-1:2017, ICE 62196-2:2016 |
|---|---|
| Biztonsági funkció | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet-védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítás-védelem, szivárgásvédelem |
| Védettség | IP54 |
| Betáplálási mód | Alul be és ki |
|---|---|
| Mérési pontosság | 1.0 szint |
| Hullámossági arány | ≤±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |
| HMI | 32 hüvelykes, nagyfényű színes érintőképernyő |
| Fizetési mód | Bankkártya / kódolvasás |
| Üzemmód | Offline számlázás nélkül, offline számlázás, online számlázás |
| Hálózati kapcsolat | Ethernet / 4G |
| Működési páratartalom | 5%~95% nem kondenzálódó dér |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
Az integrált DC EV töltőállomás városi, helyspecifikus töltőpontokra alkalmas, például buszok, taxik, hivatalos járművek, közműves járművek és logisztikai járművek számára.
Alkalmas városi nyilvános töltőállomásokhoz személyautók, ingázó járművek és buszok részére, valamint lakóövezeti parkolókba, bevásárlóközpontokhoz, energetikai szolgáltatási helyszínekre és gyorsforgalmi úti DC gyorstöltő pontokra.
Különösen hasznos gyors telepítést igénylő, korlátozott helyszíni feltételek melletti alkalmazásokhoz.
Jellemzők és előnyök

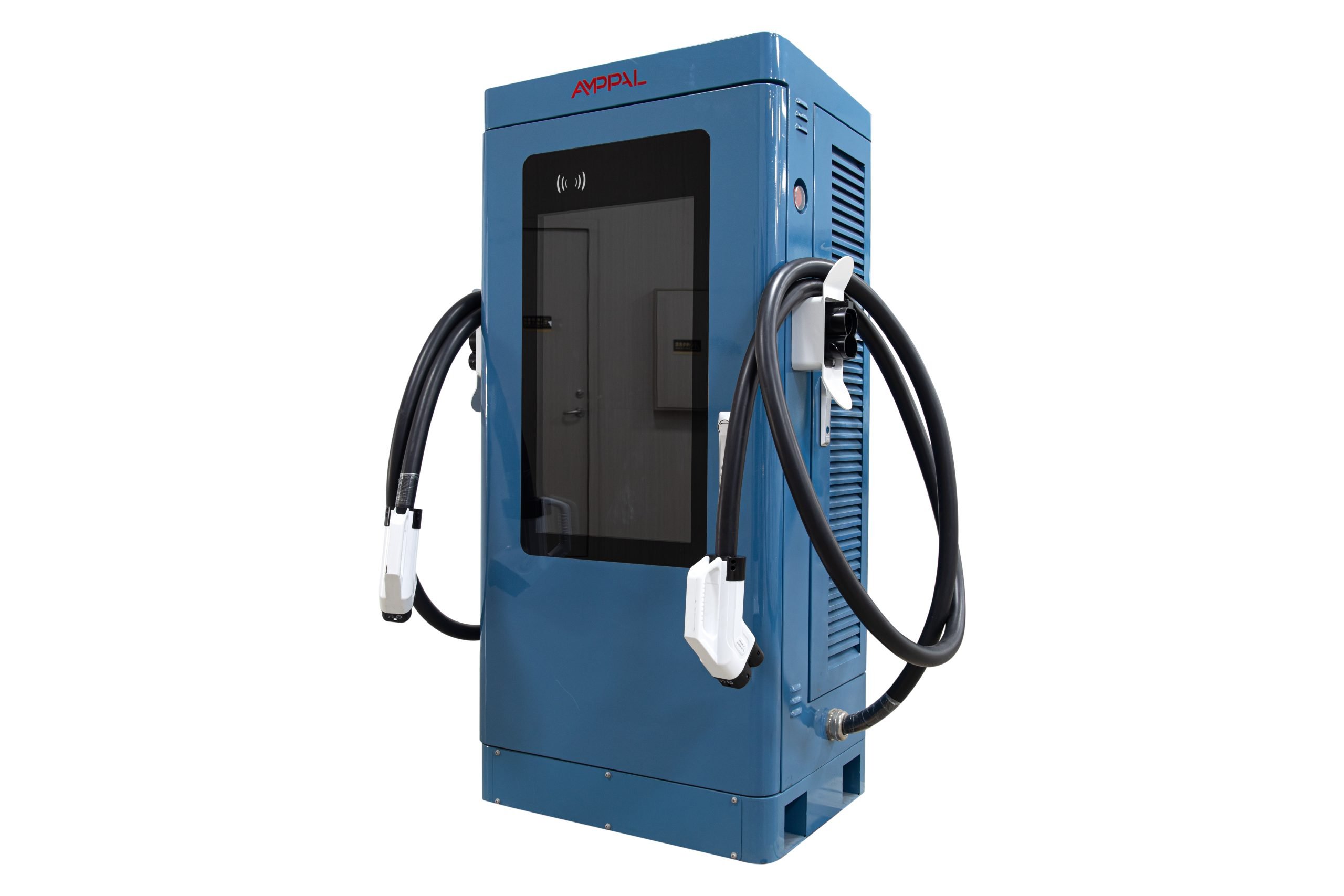

Fő jellemzők Álló kivitelű, integrált DC töltőállomás.
Támogatott töltési módok: teljes automatikus töltés, fix teljesítmény, fix összeg és fix idő.
A kezelést érintőkijelzős HMI segíti, a hozzáférés lehet kártyás, jelszavas vagy QR-kódos.
Az üzemmód támogat offline nem számlázó, offline számlázó és online számlázó működést.
Kommunikációs protokoll: OCPP 1.6J.
Hálózati kapcsolat: Ethernet vagy 4G.
Telepítés
Telepítés
A készülék függőleges telepítésre készült.
A csomagolás ellenőrzése után a gyári lista szerint a csomag tartalmazza a padlóra állítható DC töltőállomást, 2 tesztkártyát, telepítési útmutatót, minőségi tanúsítványt és 2 kulcsot.
Kültéri típusú berendezés, IP54 védettséggel.
Az előírt üzemi környezeti hőmérséklet -20 °C és +50 °C között van.

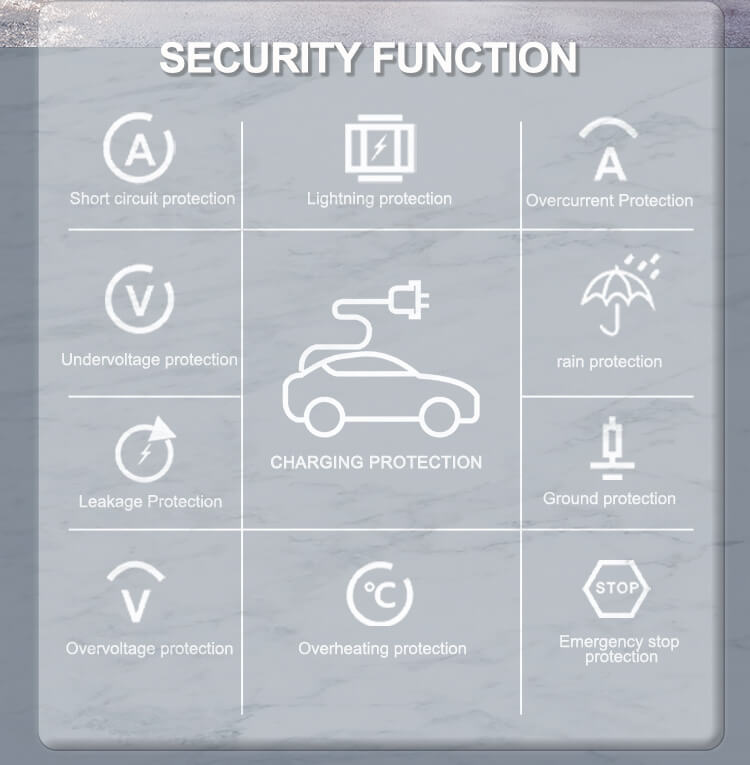

Védelmi funkciók
Védelem A töltőállomás bemenete és kimenete villamosan leválasztott.
A kimeneten olyan megoldás található, amely megakadályozza, hogy az akkumulátorcsomag a kimeneti szűrőkondenzátort töltse, és csökkenti a csatlakoztatás pillanatában fellépő hirtelen nagy kimenőáramot.
A biztonsági funkciók között szerepel a töltőpisztoly hőmérséklet-érzékelése, túlfeszültség-, alulfeszültség-, túlterhelés-, rövidzárlat-, földelés-, túlmelegedés-, alacsony hőmérséklet-, szigetelésfelügyeleti-, fordított polaritás-, villámvédelmi-, vészleállítási és szivárgásvédelem.
