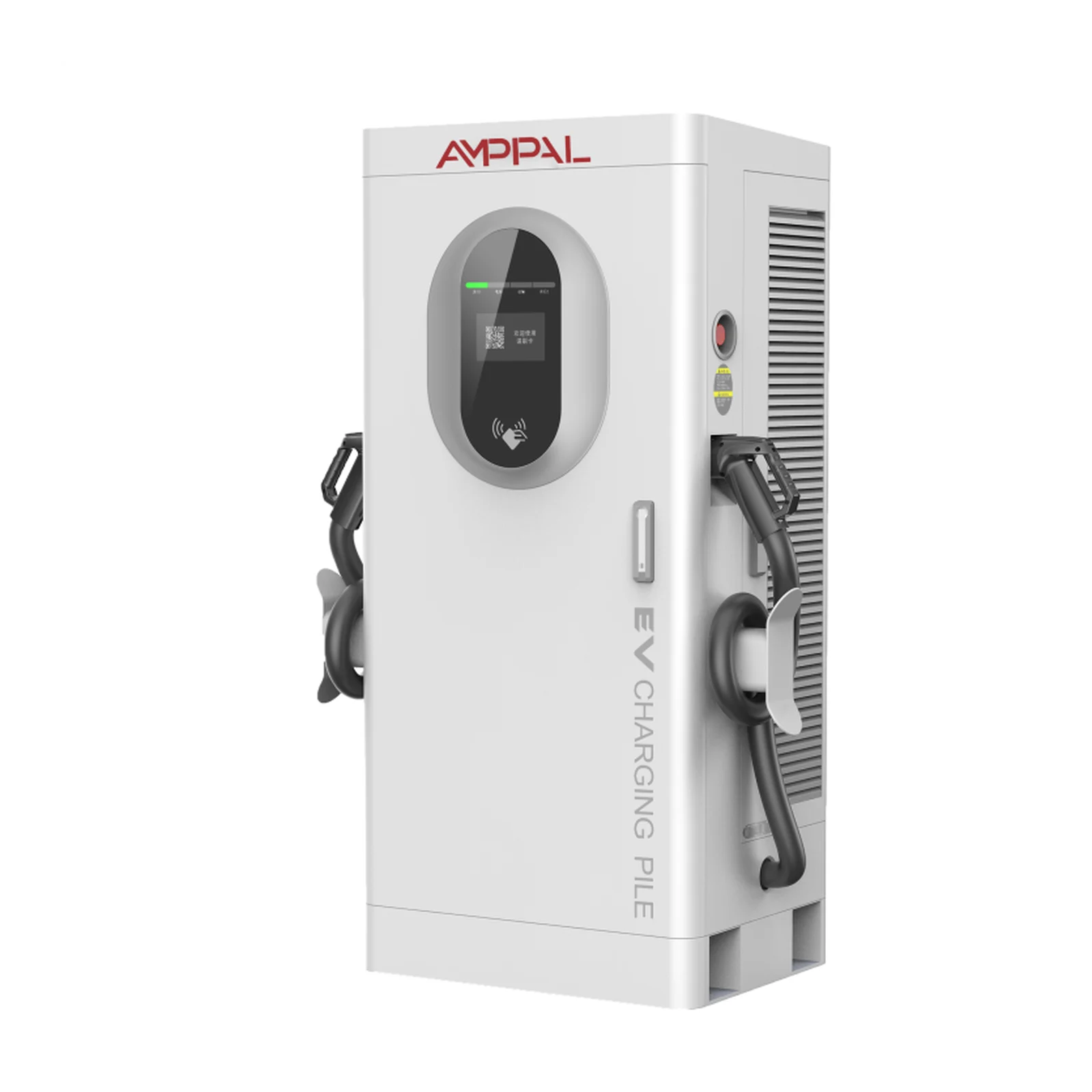

AMPPAL 120 kW DC töltőállomás
120 kW-os integrált DC töltőállomás városi, publikus és gyorsforgalmi töltési helyszínekhez. Függőleges kivitelű, hálózati kommunikációval és többféle fizetési, illetve töltésindítási móddal használható. Igazolt IP54 védettséggel és beépített biztonsági funkciókkal rendelkezik.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 120 kW |
|---|---|
| Bemeneti feszültség | AC380V±15% |
| Bemeneti frekvencia | 50±10 Hz |
| Kimeneti feszültség | 200–(750) 1000 VDC |
| Egy pisztoly kimeneti áramtartománya | 0–200 A |
| Áramkorlát-védelmi érték | ≥110% |
| Feszültségstabilizálási pontosság | ≤±0.5% |
| Áramstabilizálási pontosság | ≤±1% |
| Hatásfok | ≥95% |
| Teljesítménytényező | ≥0.99 (50% feletti terhelésnél) |
| Üzemi hőmérséklet | -20 ℃ ~ +50 ℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix összeg / fix idő |
|---|---|
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Függőleges |
|---|---|
| Berendezés mérete | 1620 × 750 × 560 mm |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ＜2000 m |
| Hűtési mód | Levegőhűtéses |
| Zajszint | ≤60 dB |
| Vonatkozó szabvány | IEC 61851-1:2017, ICE 62196-2:2016 |
|---|---|
| Biztonsági funkció | Töltőpisztoly hőmérséklet-érzékelése, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet-védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítás-védelem, szivárgásvédelem. |
| Védettség | IP54 |
| Betáplálás módja | Alsó be- és kivezetés |
|---|---|
| Mérési pontosság | 1.0 osztály |
| Hullámossági arány | ≤±0.5% |
| Harmonikus tartalom THD | ≤5% (50% feletti terhelésnél) |
| HMI | 7 hüvelykes kiemelt színes érintőképernyő |
| Töltésindítás módja | Kártyás húzás / jelszó / QR-kód |
| Fizetési mód | Hitelkártya / QR-kód |
| Üzemmód | Offline számlázás nélkül, offline számlázással, online számlázással |
| Hálózati kapcsolat | Ethernet / 4G |
| Üzemi páratartalom | 5%~95% nem kondenzálódó jegesedés nélkül |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
A rendszer városi töltőpontokra, közterületi állomásokra, parkolókba és gyorsforgalmi út menti DC gyorstöltési helyszínekre készült. Különösen olyan telepítési helyzetekben előnyös, ahol a gyors üzembe helyezés és a korlátozott helyigény fontos szempont.
Jellemzők és előnyök

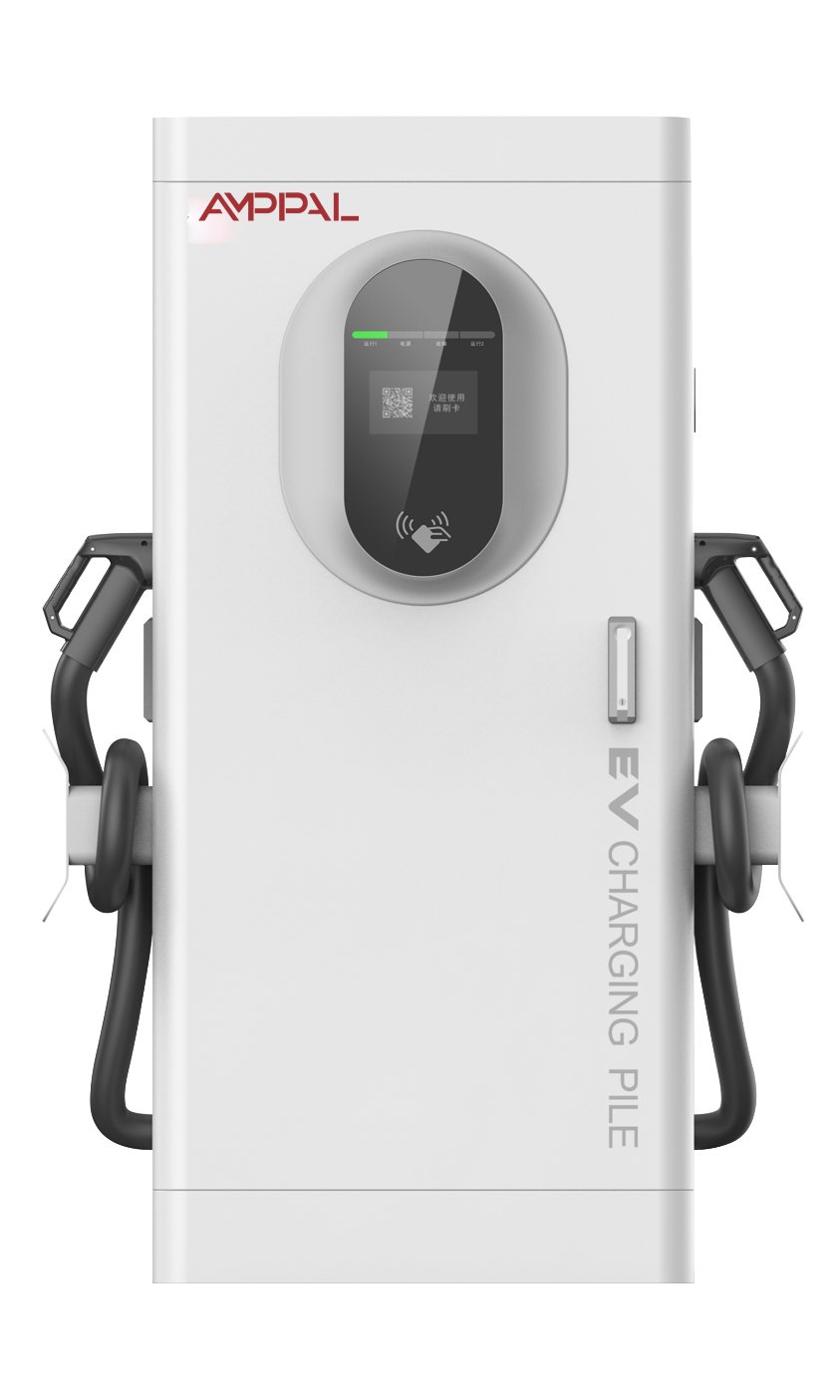

Fő jellemzők Függőleges kialakítású, padlóra telepíthető DC töltőállomás.
- Alsó be- és kivezetésű kábelezés
- 7 hüvelykes, világító színes érintőképernyő
- Automatikus teljes töltés, fix teljesítmény, fix összeg és fix idő alapú töltési mód
- Kártyás, jelszavas és QR-kódos indítás
- Hitelkártyás és QR-kódos fizetés
- Offline és online üzemmód támogatás
Telepítés
Telepítés
A készülék kültéri használatra készült, és függőlegesen telepíthető. A telepítés előtt a csomag tartalmát a csomaglista alapján kell ellenőrizni, beleértve a padlóra állított DC töltőoszlopot, a tesztkártyákat, a telepítési útmutatót, a minőségi tanúsítványt és a kulcsokat. A megadott telepítési környezet kültéri, IP54 védettségű, és -25 ℃ és +50 ℃ közötti környezeti hőmérsékletre vonatkozik.
Csomagtartalom
Csomag tartalma
- 1 db padlóra állított DC töltőoszlop
- 2 db tesztkártya
- 1 készlet telepítési útmutató
- 1 db minőségi tanúsítvány
- 2 db kulcs
Üzemeltetési környezet
Üzemi környezet
A berendezés -20 ℃ és +50 ℃ közötti üzemi hőmérséklet-tartományban használható. A megadott páratartalom 5% és 95% között van, nem kondenzálódó körülmények mellett. Az üzemi tengerszint feletti magasság kevesebb mint 2000 m. Lég- vagy szellőztetett hűtést alkalmaz, a zajszint legfeljebb 60 dB.
Védelmi funkciók
Védelem
A készülék bemenete és kimenete elektromosan leválasztott. A kimeneti kör úgy van kialakítva, hogy megakadályozza az akkumulátorcsomag által az EV töltő állomás kimeneti szűrőkondenzátorának feltöltését, ezzel csökkentve a csatlakoztatáskor fellépő pillanatnyi nagyáramot. A biztonsági funkciók között szerepel a töltőpisztoly hőmérséklet-érzékelése, túlfeszültség-, alulfeszültség-, túlterhelés-, rövidzárlat-, földelés-, túlmelegedés-, alacsony hőmérséklet-, szigetelésfelügyeleti, fordított polaritás-, villám-, vészleállító- és szivárgásvédelem.
Rendszerintegráció
Integráció
OCPP 1.6J kommunikációs protokollt, valamint Ethernet és 4G hálózati kapcsolatot támogat. A működési módok között offline számlázás nélküli, offline számlázásos és online számlázásos üzem is szerepel.
Méretek és kialakítás
Méretek A megadott berendezésméret 1620 × 750 × 560 mm.
