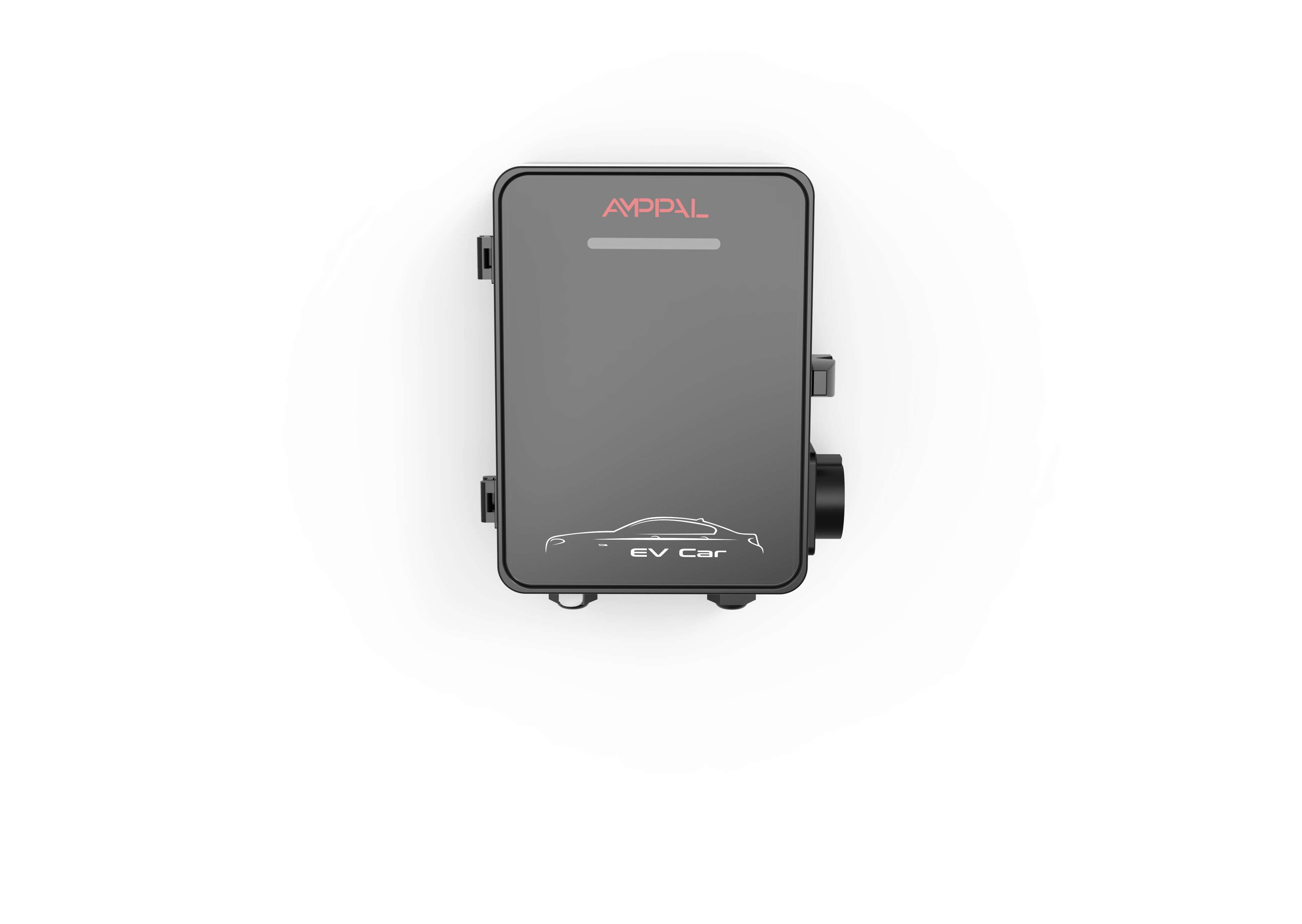

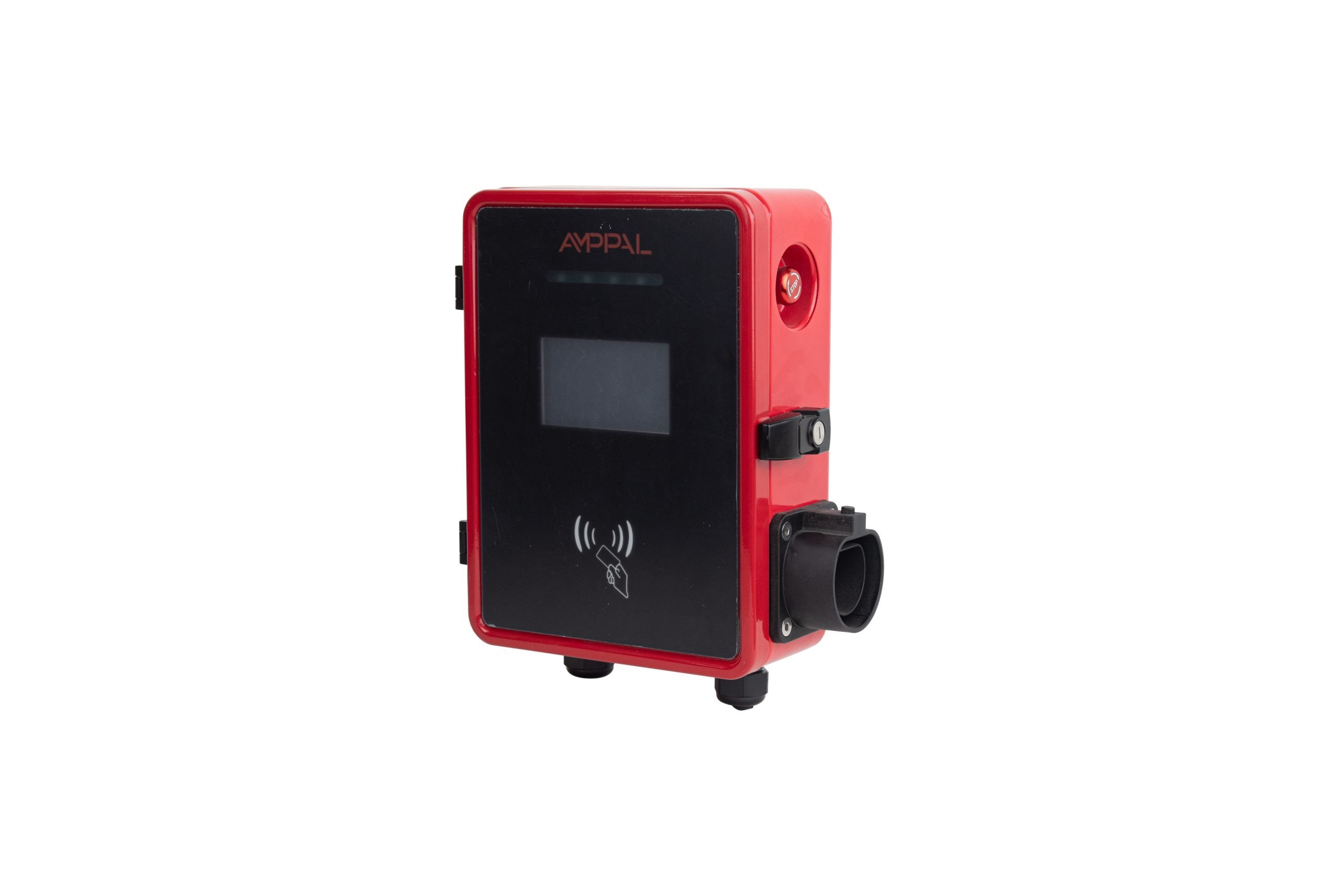

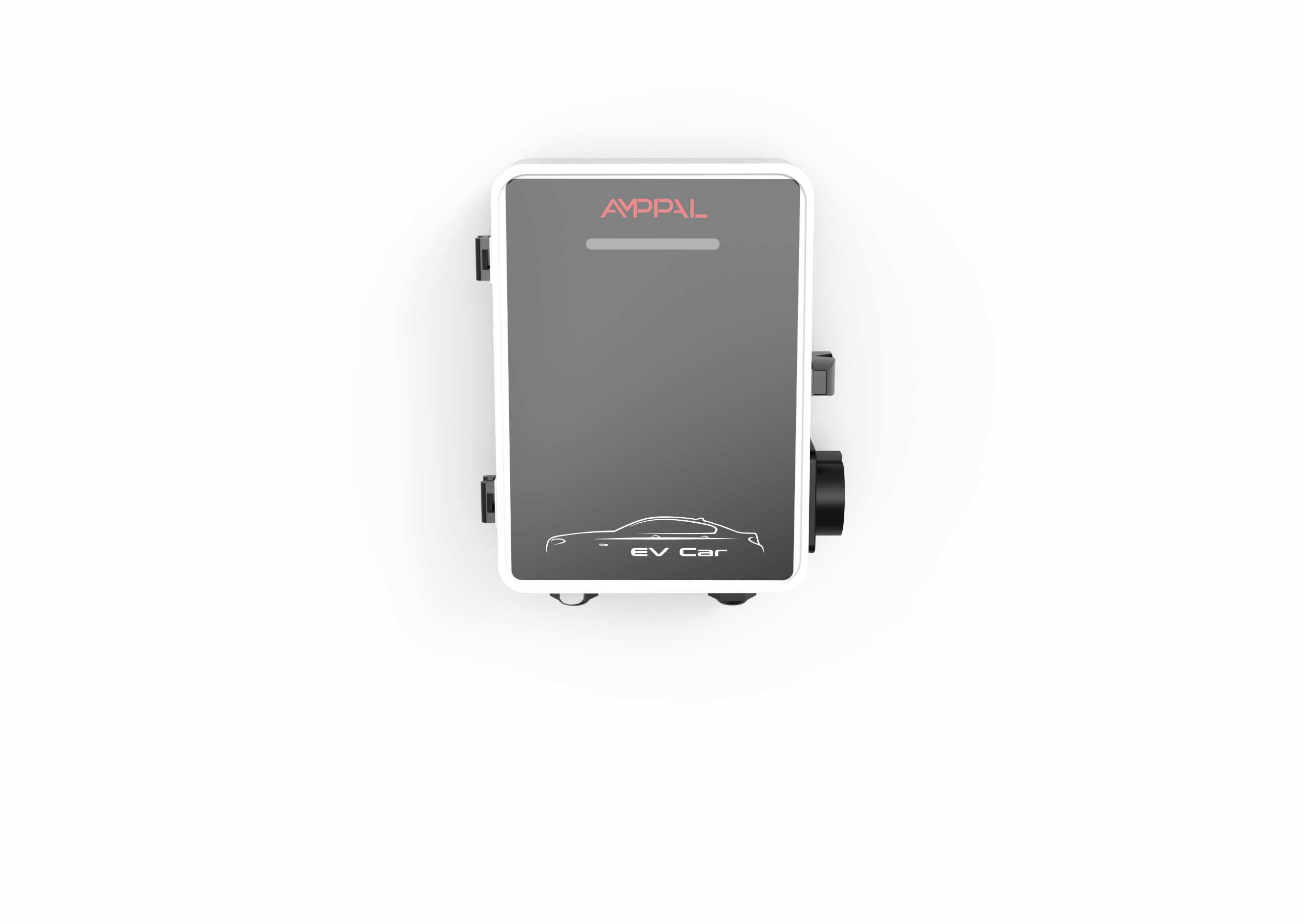

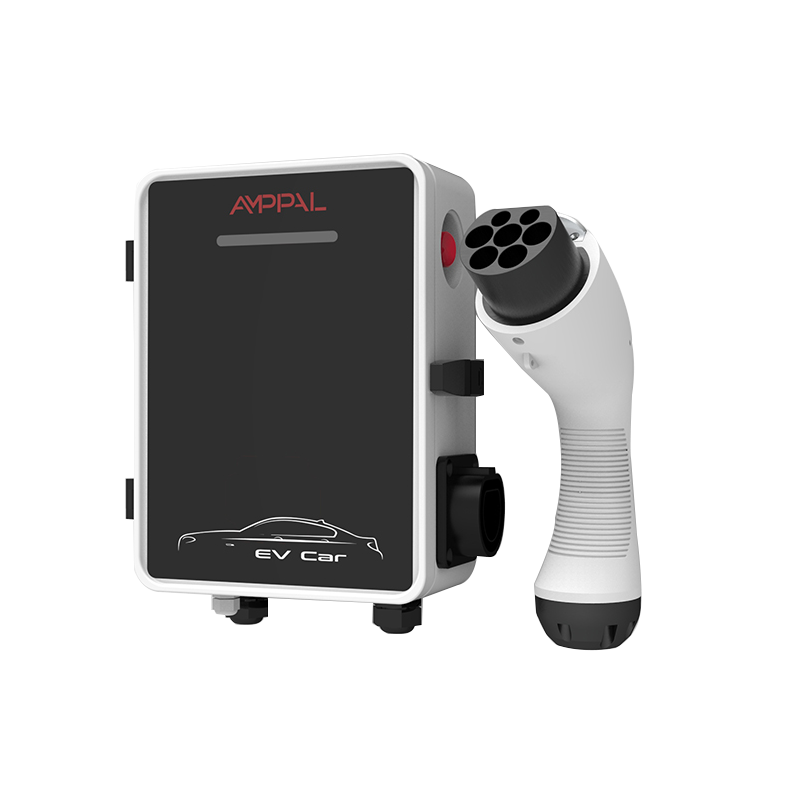

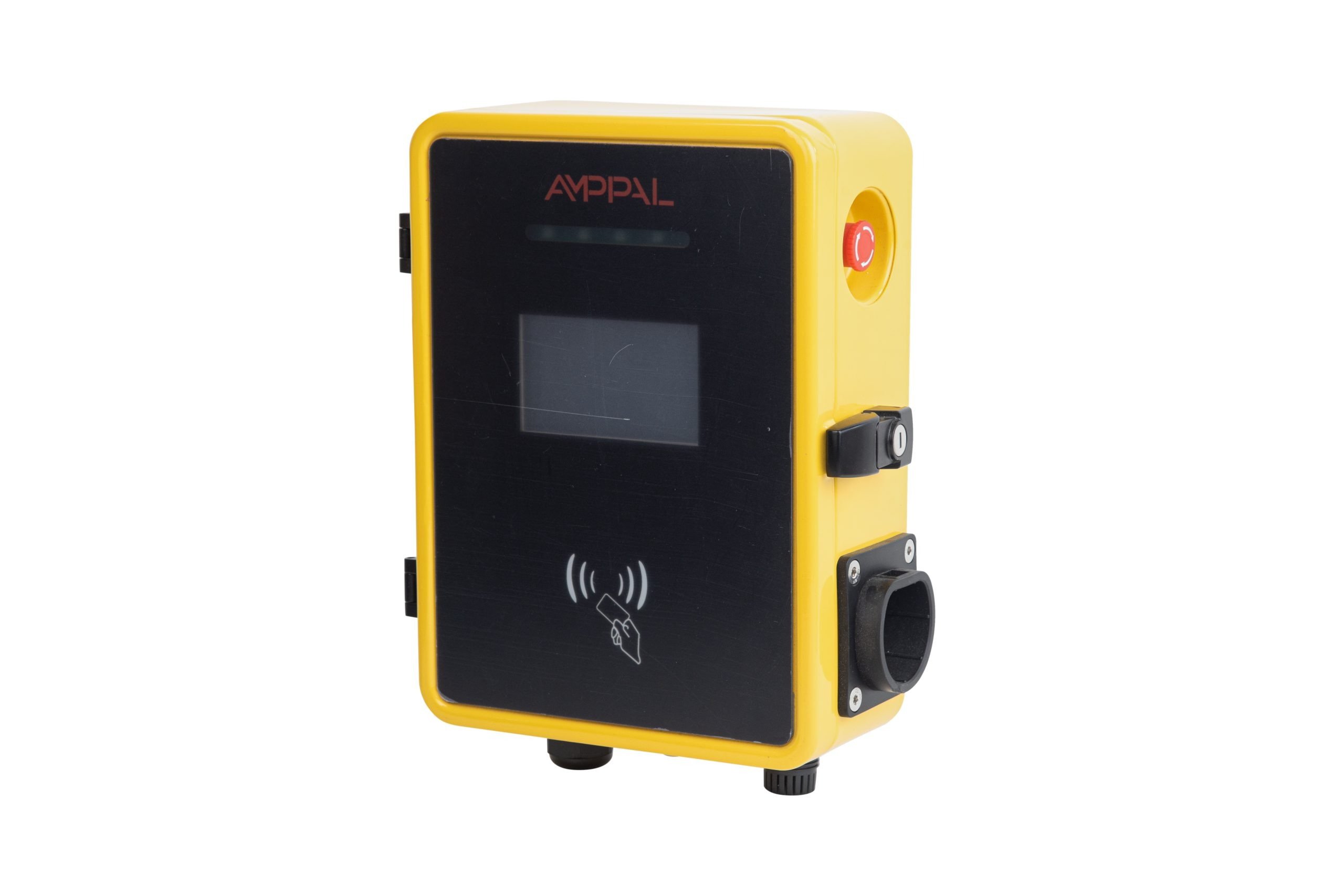

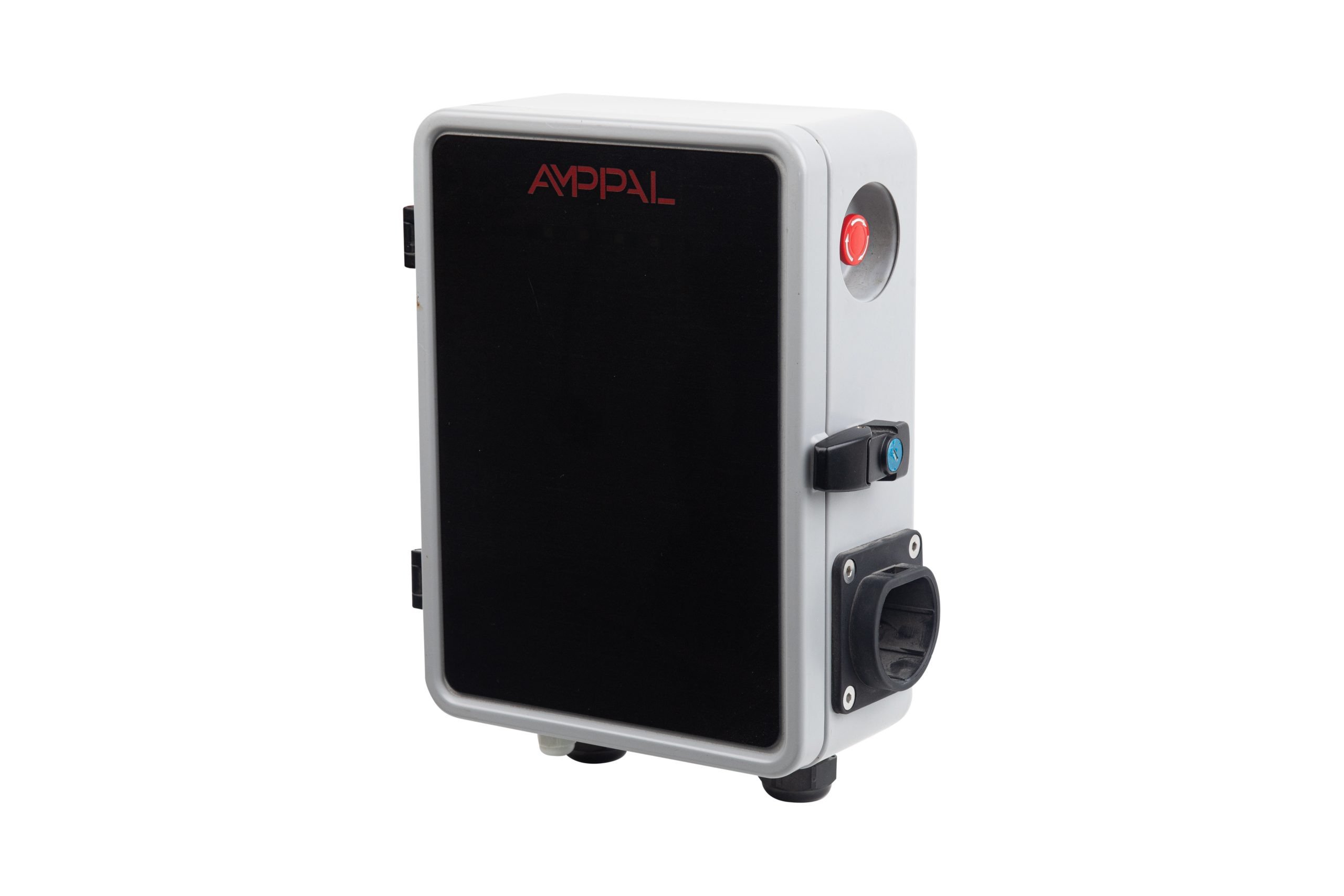

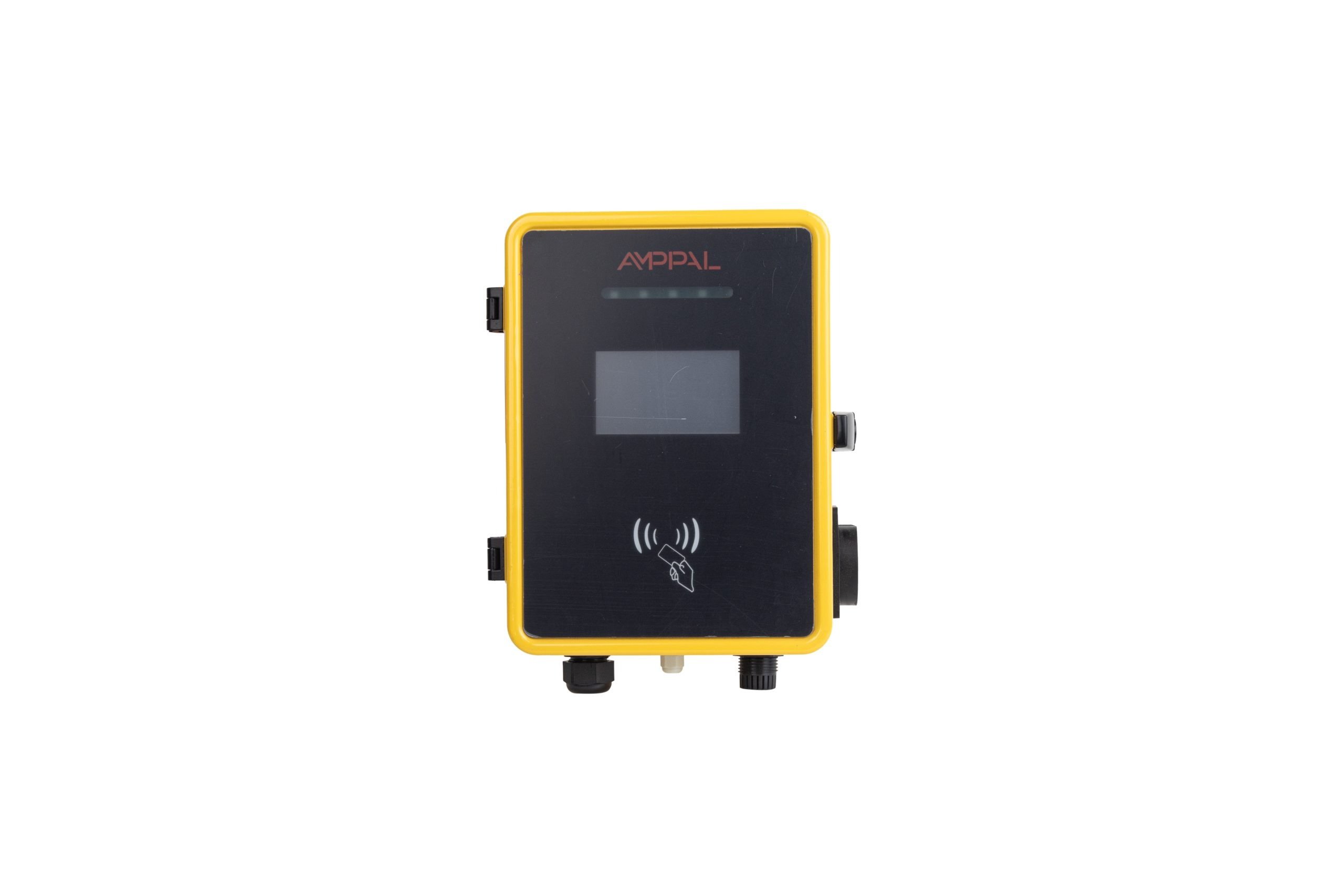

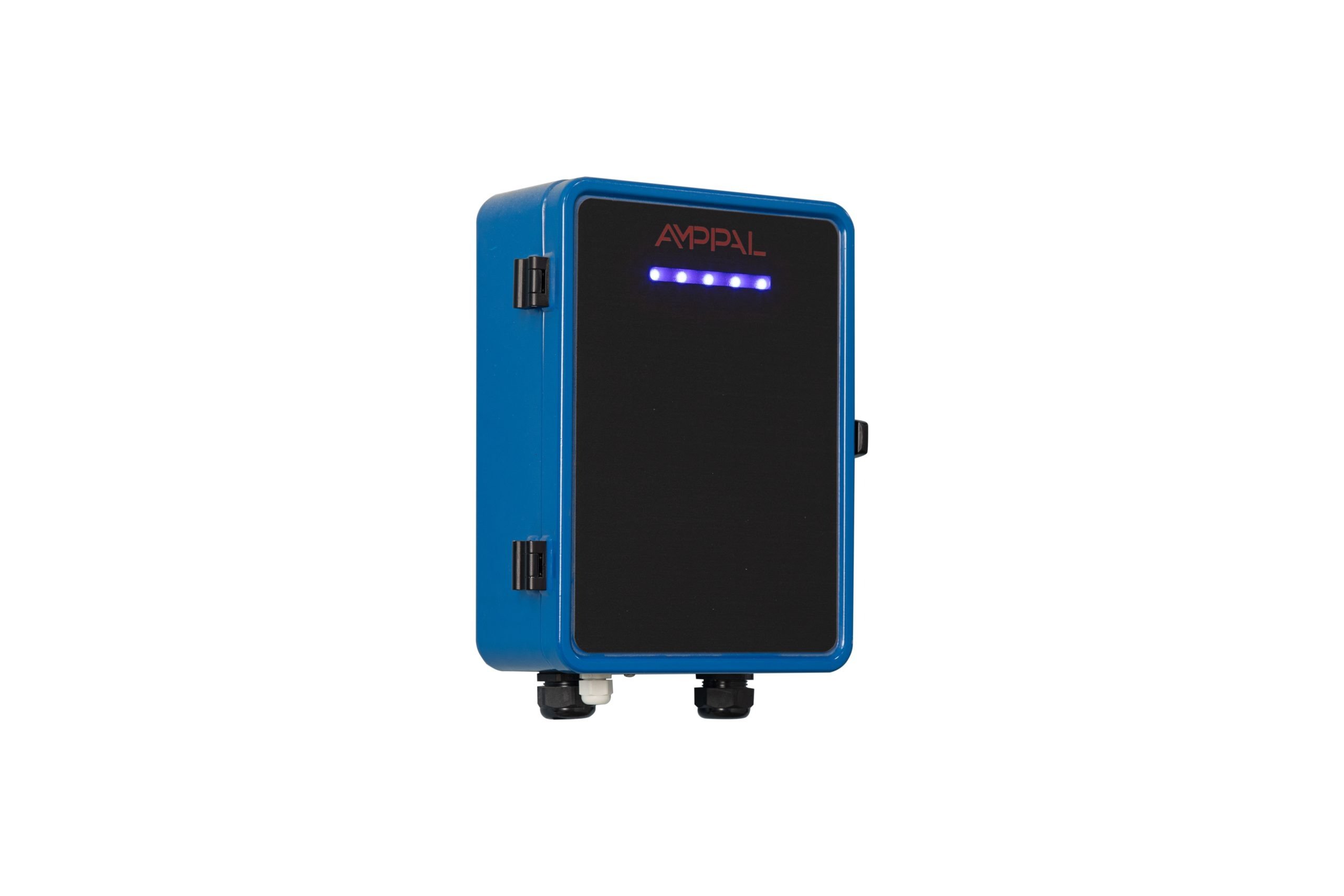

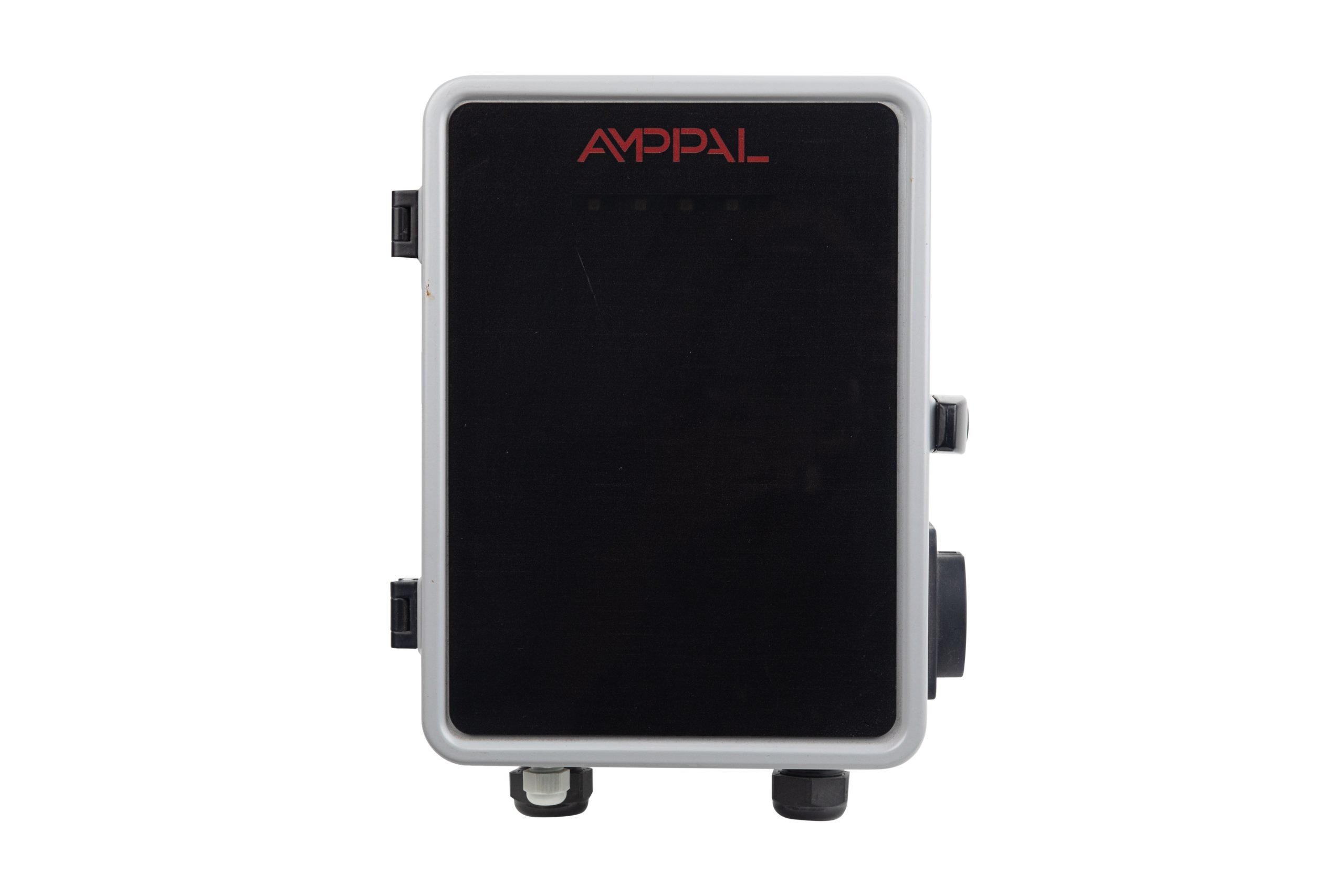

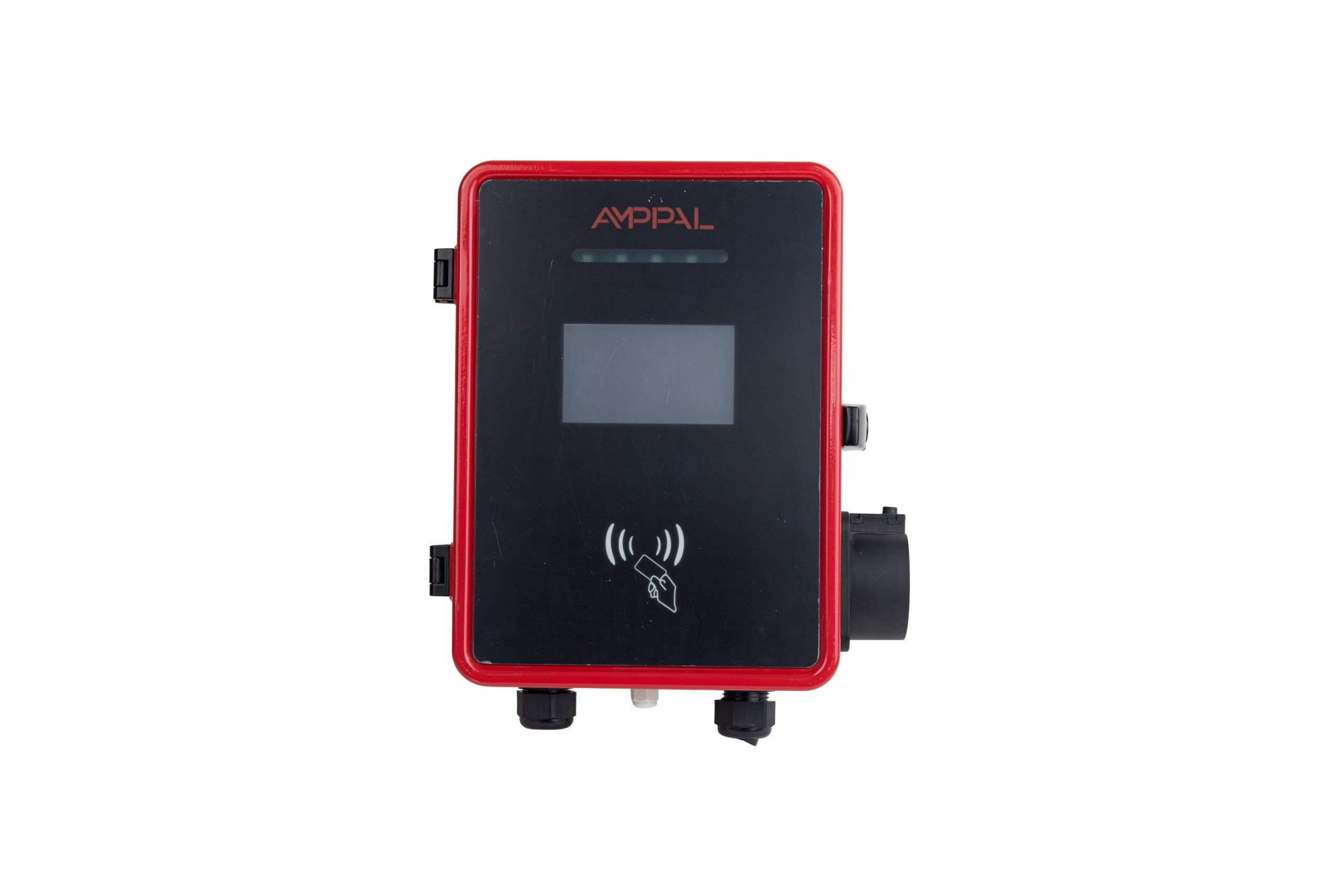

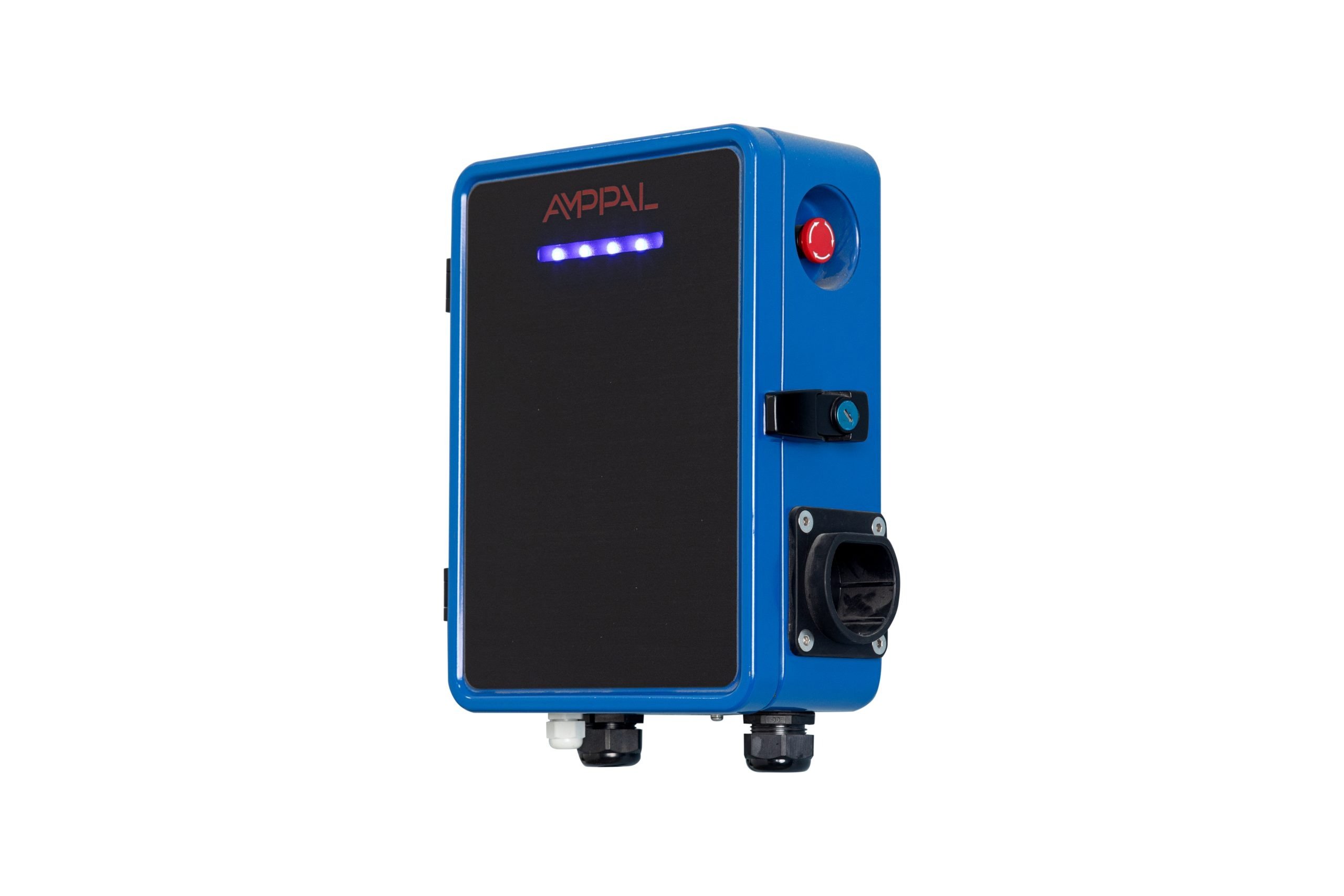

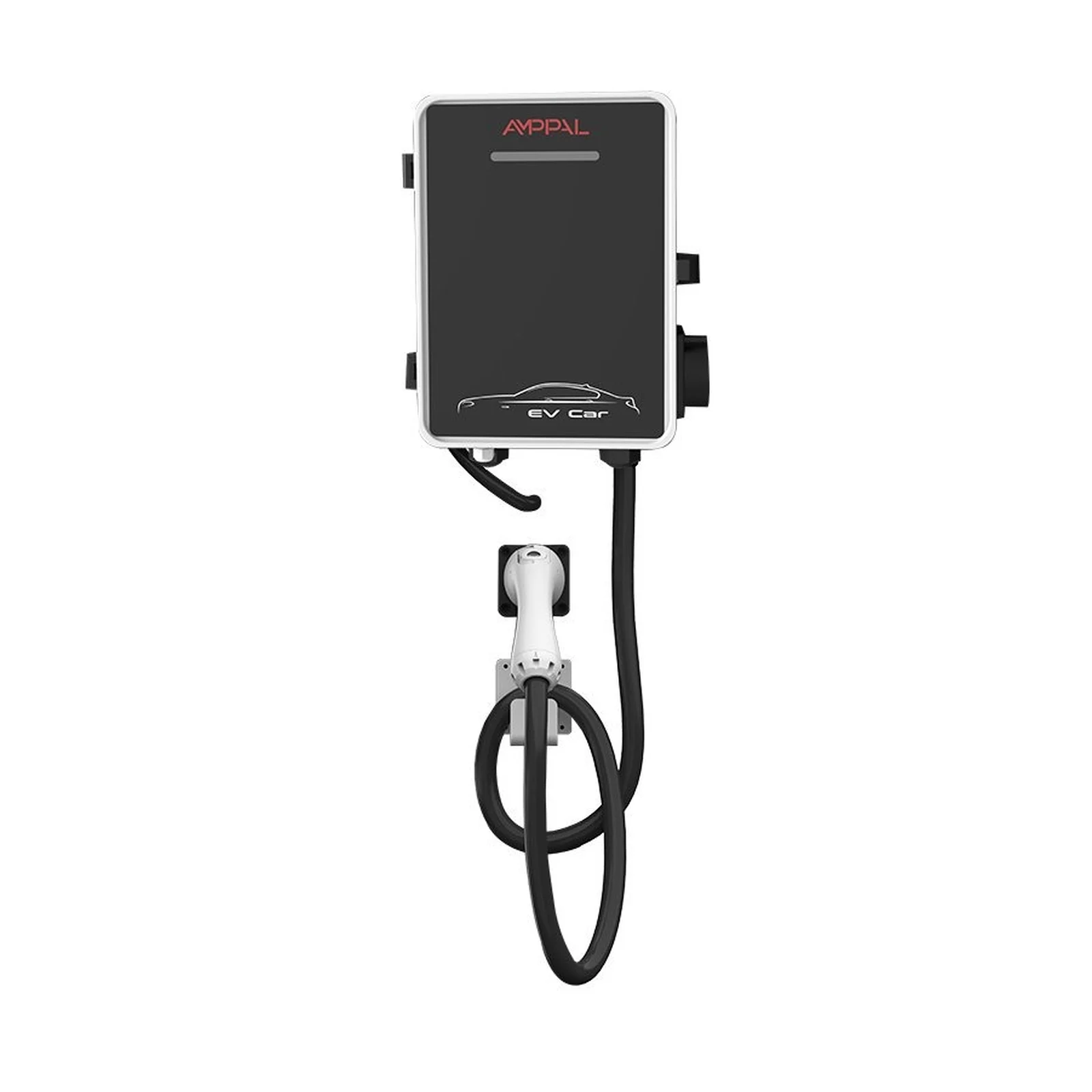

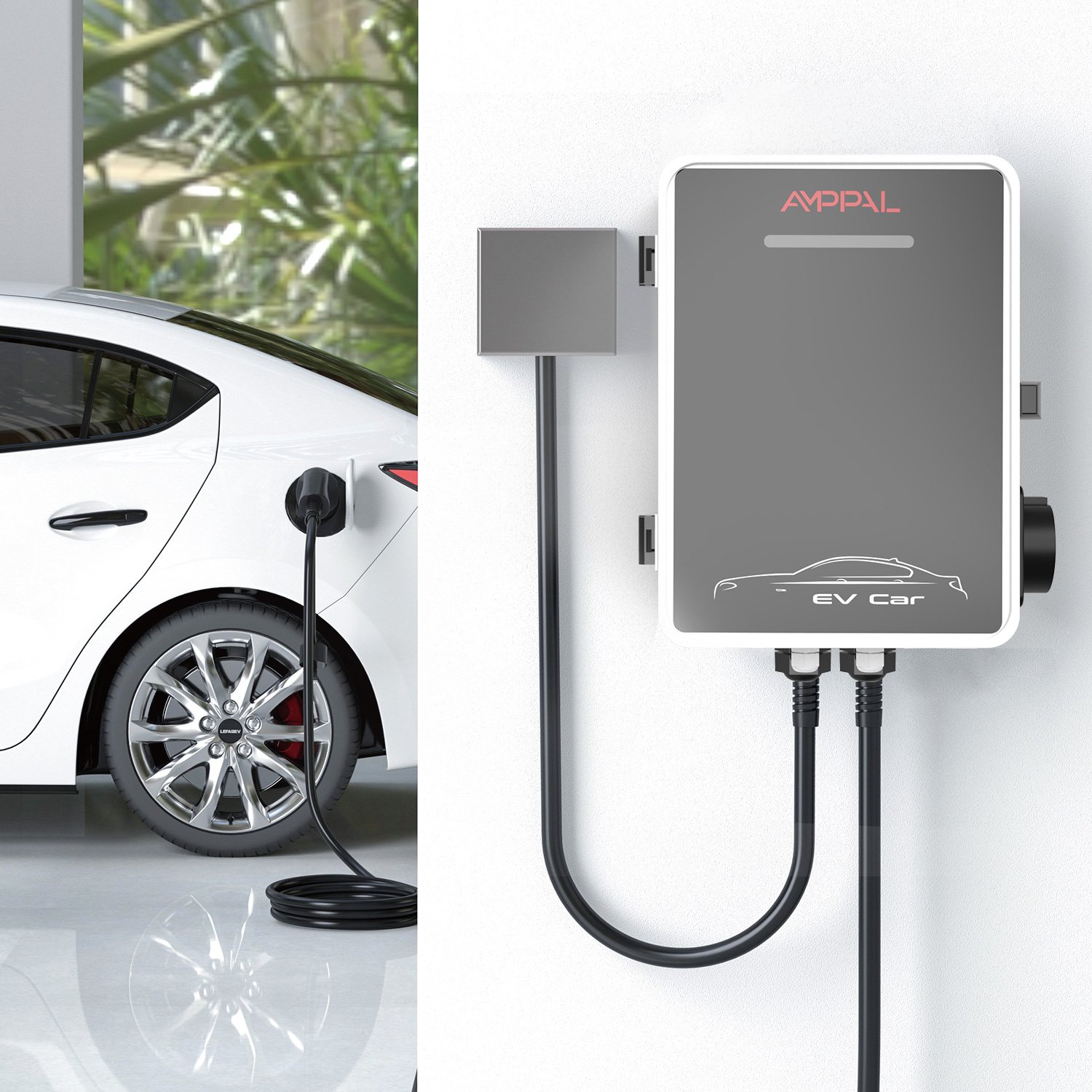

AMPPAL 7 kW AC fali töltőállomás
Falra szerelhető, 7 kW-os AC töltőállomás elektromos járművek váltakozó áramú töltéséhez. Olyan helyszínekre ajánlott, mint parkolók, közterületi töltési pontok, közlekedési csomópontok és építési átadási területek. Támogatja a kártyás és QR-kódos használatot, valamint az OCPP 1.6J kommunikációt.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 7 kW |
|---|---|
| Bemeneti feszültség | AC 220 V±20%; L+N+PE |
| Bemeneti frekvencia | 50 Hz ±10% |
| Kimeneti feszültség | AC 220 V±20% |
| Kimeneti áram | 32 A |
| Áramkorlát-védelmi érték | ≥110% |
| Működési hőmérséklet | -20 ℃~+50 ℃ |
|---|
| Kommunikációs protokoll | OCPP 1.6J |
|---|---|
| Töltési mód | Automatikus teljes töltés / állandó teljesítmény / állandó összeg / időzített töltés |
| Töltési módszer | Kártya lehúzása / QR-kód |
| Telepítési mód | Falra szerelhető |
|---|---|
| Készülékméret | 300*220*110 mm |

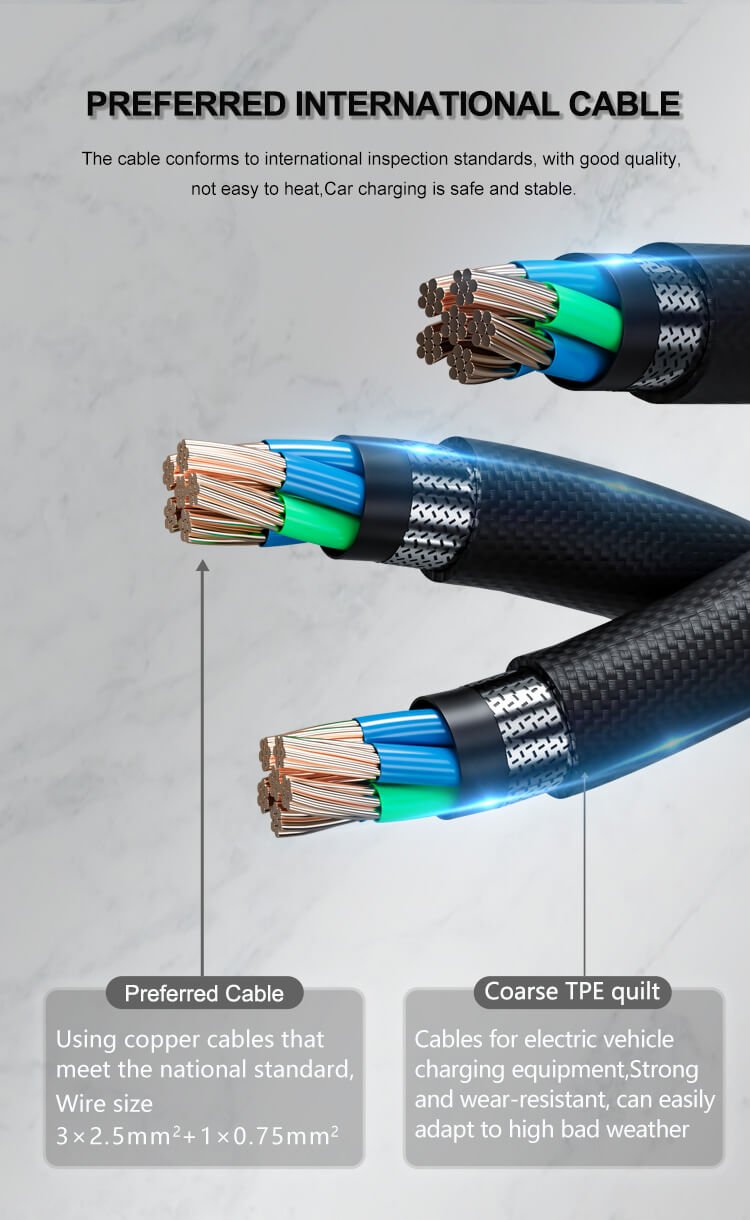

| Kábelhossz | 5 m (opcionális) |
| Működési tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes léghűtés |
| Zajszint | ≤40 dB |
| Alkalmazott szabvány | IEC 62196-2:2016；IEC61851-1:2017 |
|---|---|

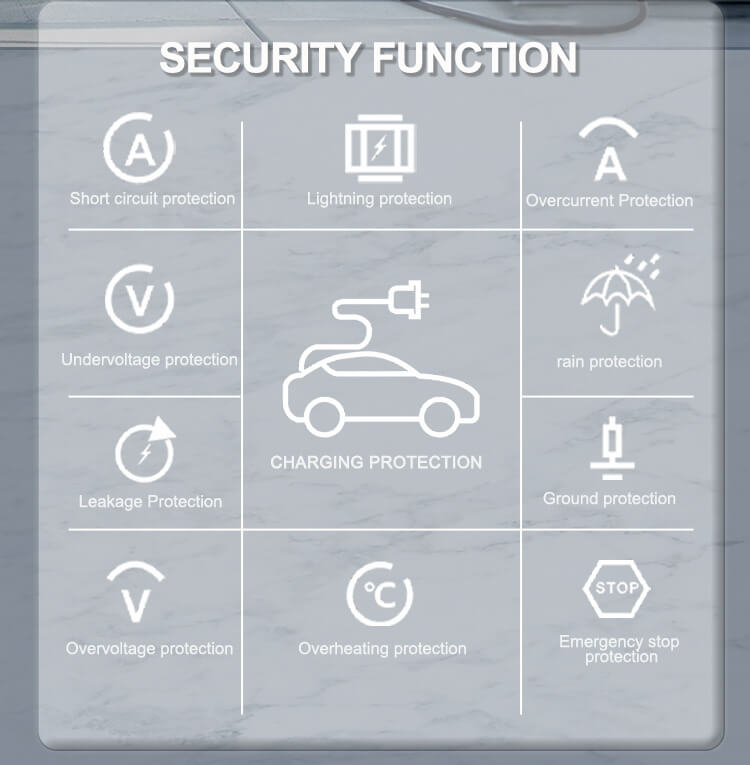

| Biztonsági funkciók | Töltőpisztoly-hőmérséklet érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfigyelés-védelem, polaritásfordítás elleni védelem, villámvédelem, vészleállítás-védelem, szivárgásvédelem |
| Védettség | IP54 |
| Betáplálási mód | Alul be, alul ki |
|---|---|
| Készüléksúly | 16 KGS |
| Elektromos mutató | ≥11 |
| Mérési pontosság | 1.0 szint |
| HMI | 4,3 hüvelykes érintőképernyő, LED-jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G |
| Fizetési mód | Bankkártya / QR-kód |
| Üzemmód | Offline elszámolás nélkül, offline elszámolással, online elszámolással |
| Működési páratartalom | 5%~95% nem kondenzálódó, fagymentes |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználási terület
Az AC töltőállomás AC 50 Hz-es és 220 V névleges feszültségű tápellátást biztosít.
Az on-board töltővel szerelt elektromos járművek töltésére szolgál, és elsősorban az alábbi helyszínekre alkalmas:
- Nagy, közepes és kisebb elektromosjármű-töltőállomások;
- Mindenféle elektromos járműparkoló, nyilvános helyek, például városi lakónegyedek, bevásárlóközpontok, energiaügyi szolgáltatási helyek stb.;
- Autópálya-pihenők, állomások, dokkok és más közlekedési csomópontok;
- Ingatlanfejlesztési és műszaki átadási követelmények.
Jellemzők és előnyök
Fő jellemzők
A készülék falra szerelhető kivitelű, 7 kW névleges teljesítménnyel.
Támogatja az automatikus teljes töltést, az állandó teljesítményű, az állandó összegű és az időzített töltési módot.
Ethernet és 4G kapcsolaton keresztül is hálózatba köthető, a használat pedig bankkártyával vagy QR-kóddal, illetve kártyával vagy QR-kóddal történhet.
Telepítés
Telepítés
A csomag tartalma a szerelés előtt a csomaglista szerint ellenőrizendő:
- Falra szerelhető AC töltőállomás (1 készlet)
- Telepítési útmutató (1 készlet)
- 1 darab megfelelőségi tanúsítvány
- Szerelőkonzolok (2 darab)
- Rögzítőcsavarok (1 csomag)
- Kulcs (2 darab)
A telepítési környezetre vonatkozó követelmény a sorozat esetében IP54 védettség és -25 ℃ és +50 ℃ közötti környezeti hőmérséklet.
A készülék falra szerelhető módon telepíthető. A falra szerelt kivitelhez négy darab M4-es tágulási csavar szükséges, 6 mm átmérőjű furatokkal.
A nem szakképzett személyzet számára a telepítés szigorúan tilos.
Csomagtartalom
Csomagtartalom
- Falra szerelhető AC töltőállomás, 1 készlet
- Telepítési útmutató, 1 készlet
- Megfelelőségi tanúsítvány, 1 darab
- Szerelőkonzolok, 2 darab
- Rögzítőcsavarok, 1 csomag
- Kulcs, 2 darab
Üzemeltetési környezet
Üzemi környezet
A működési környezeti hőmérséklet -20 ℃ és +50 ℃ között lehet, a napi átlaghőmérséklet legfeljebb 35 ℃.
További üzemi feltételek:
- Relatív páratartalom: legfeljebb 90% (25 ℃-on), felületi kondenzáció nélkül;
- Légnyomás: 80 kPa–110 kPa;
- Függőleges telepítési dőlés: legfeljebb 5%;
- Használat közbeni rezgés- és ütésállóság: I. szint;
- Külső mágneses tér indukciós erőssége mindkét irányban legfeljebb 55 mT;
- Robbanásveszélyes közeget nem tartalmazhat a helyszín, és nem lehetnek jelen olyan káros gázok vagy vezető közegek, amelyek korróziót vagy szigetelési károsodást okoznak;
- Nem lehet vízgőzzel vagy súlyos penészgombákkal terhelt a környezet;
- Közvetlen napsütés kerülendő, kültéri telepítésnél árnyékoló megoldás ajánlott az élettartam növelése érdekében.
Karbantartás és tárolás
Karbantartás A töltőállomást kültéren, zárt területen kell telepíteni.
A töltési ciklus befejezésekor, vagy amikor a felhasználó megszakítja a töltést, a kábel tárolása előtt le kell csatlakoztatni a kábelt, majd a csatlakozót a töltő oldalsó tárolóaljzatába kell helyezni.
Szállítás közben a berendezést megfelelően rögzíteni kell, kerülni kell a fejjel lefelé történő tárolást és szállítást, valamint a nagy rezgést és rázkódást.
