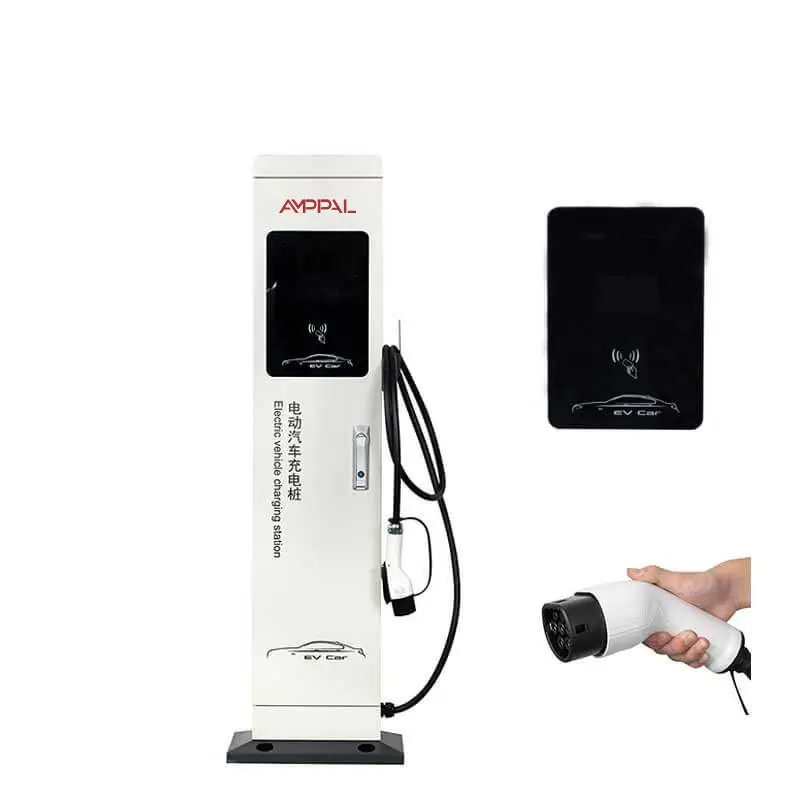

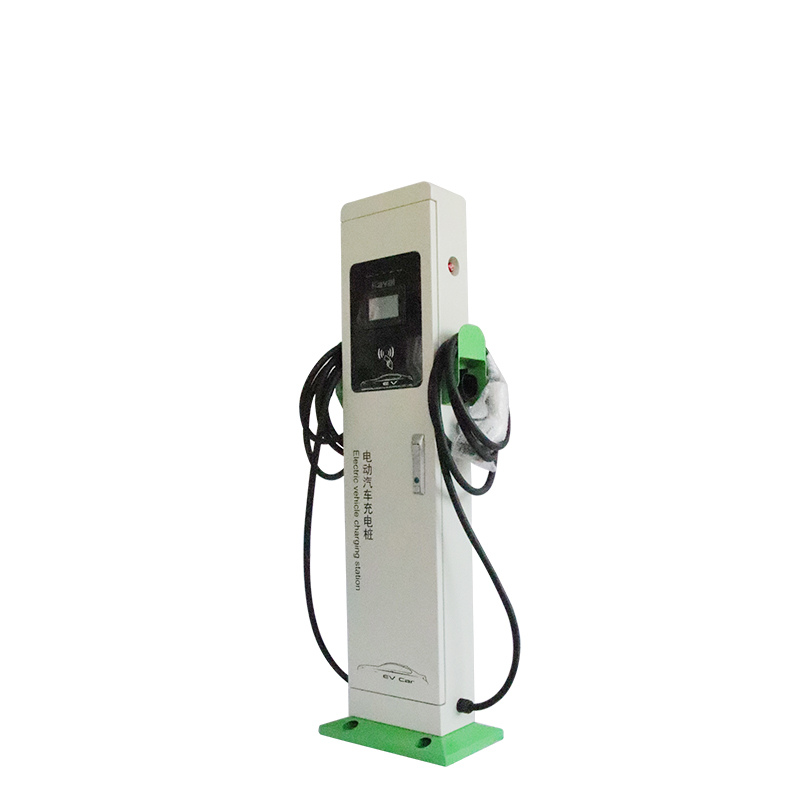

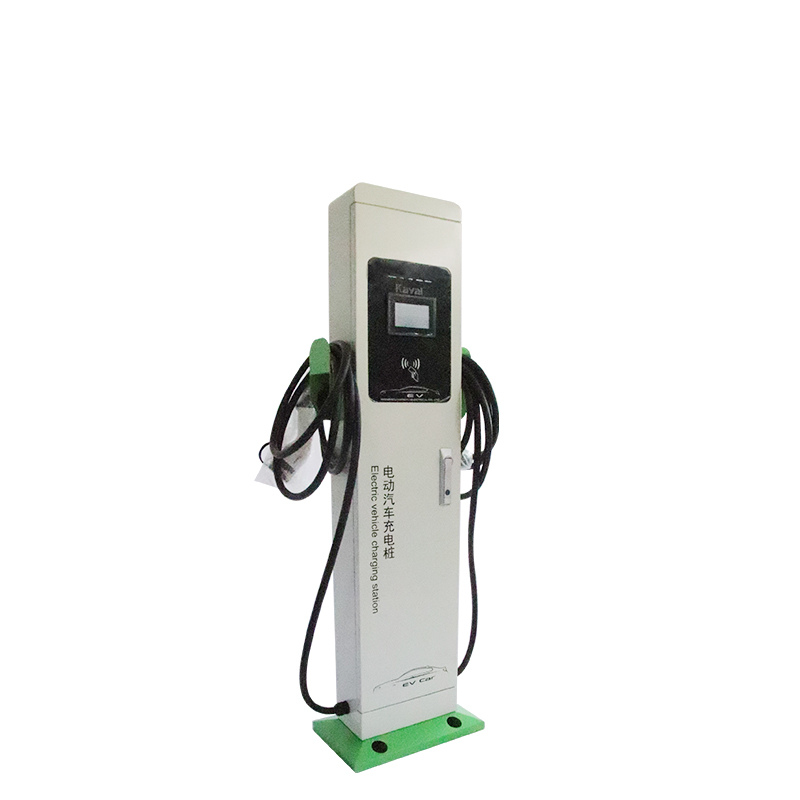

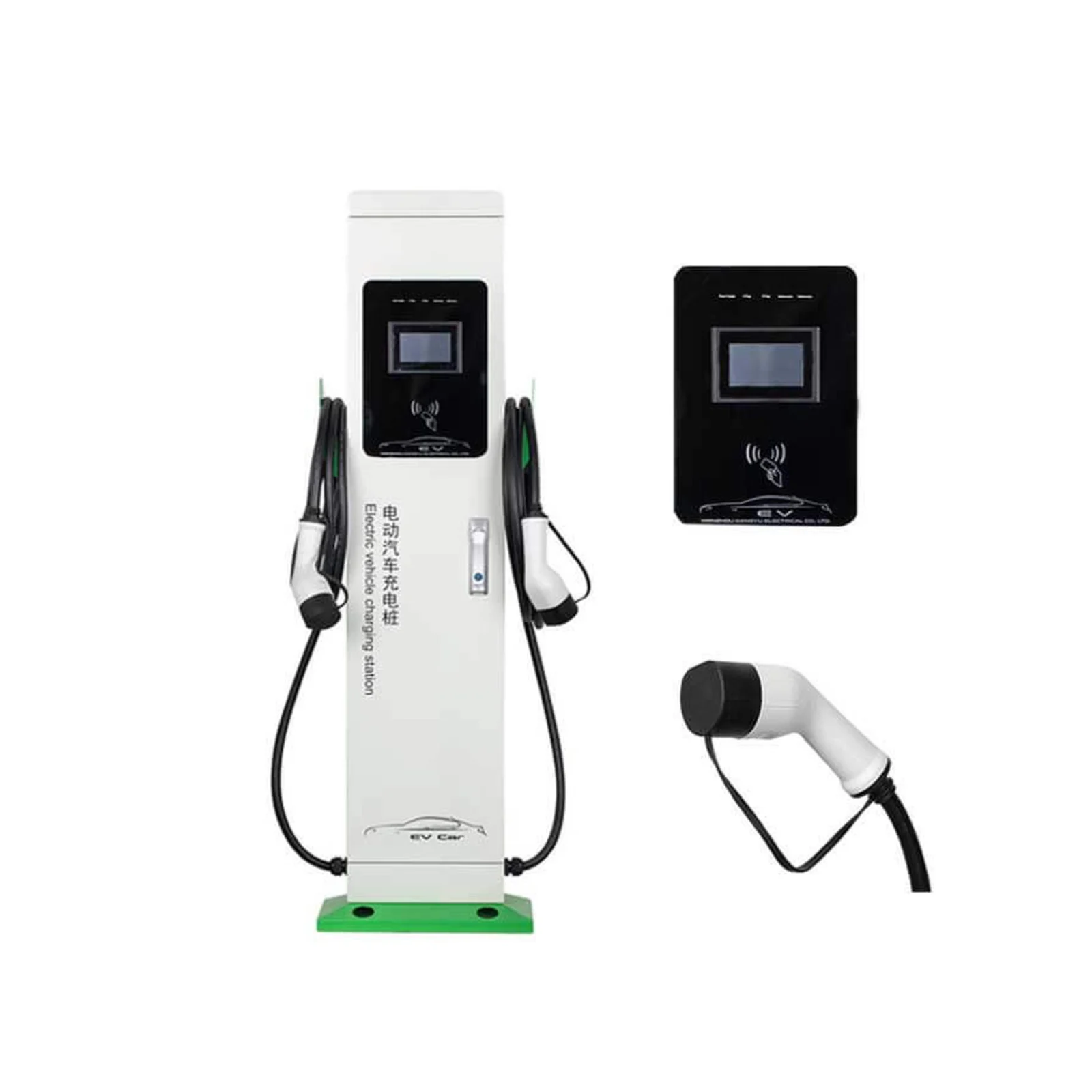

AMPPAL 22 kW AC töltőállomás
22 kW-os, padlóra telepíthető AC töltőállomás elektromos járművek váltóáramú töltéséhez. Ethernet, 4G és WIFI kapcsolattal, kártyás vagy QR-kódos fizetéssel és többféle töltési móddal használható. IP54 védettségű, 4.3 hüvelykes érintőkijelzővel és dinamikus terheléselosztással rendelkezik.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.

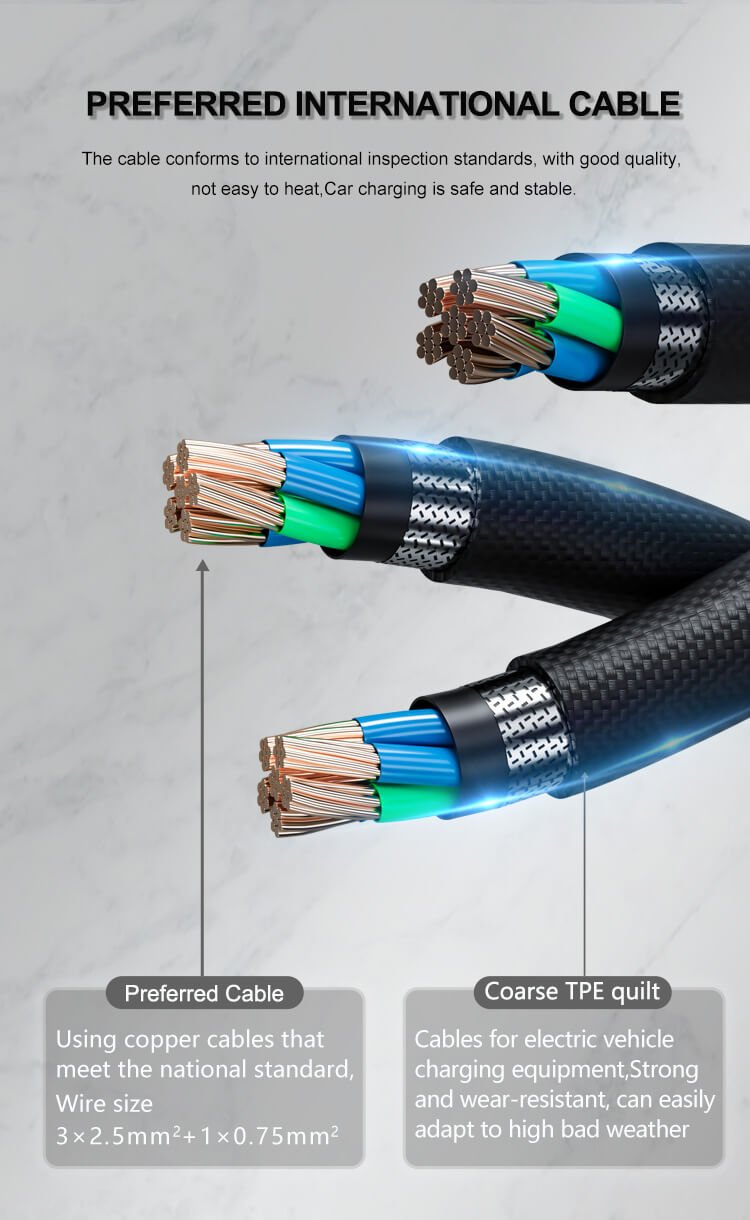

| Névleges teljesítmény | 22 kW |
|---|---|
| Bemeneti feszültség | AC 380 V ±20%; L+N+PE |
| Bemeneti frekvencia | 50 Hz ±10% |
| Kimeneti feszültség | AC 220 V ±20% |
| Kimeneti áram | 16 A + 16 A |
| Áramkorlát-védelmi érték | ≥110% |
| Villamos paraméter | ≥11 |
| Működési hőmérséklet | -20 ℃ ~ +50 ℃ |
|---|
| Töltési mód | Automatikus teljes feltöltés / rögzített teljesítmény / rögzített összeg / rögzített idő |
|---|---|
| Töltési mód használat közben | Kártyaolvasás / QR-kód |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Padlóra telepítve |
|---|---|
| Készülékméret | 300 × 150 × 1400 mm |
| Kábelhossz | 5 m, opcionális |
| Működési tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes léghűtés |
| Zajszint | ≤40 dB |
| Szabvány | IEC61851-1-2017; IEC62196-2: 2016 |
|---|---|
| Biztonsági funkciók | Töltőpisztoly-hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárvédelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet-védelem, szigetelésfelügyeleti védelem, polaritásfordított védelem, villámvédelem, vészleállító védelem, szivárgásvédelem |
| Védettség | IP54 |
| Betáplálás módja | Alul bemenet, alul kimenet |
|---|---|
| Mérési pontosság | 1.0 osztály |
| HMI | 4.3 hüvelykes nagy fényerejű színes érintőképernyő, LED jelzőcsík |
| Hálózati kapcsolódás | Ethernet, 4G, WIFI |
| Fizetési mód | Bankkártya / QR-kód |
| Üzemmód | Offline számlázás nélkül, offline számlázás, online számlázás |
| Dinamikus terheléselosztás | Igen |
| Működési páratartalom | 5%~95% nem kondenzálódó dér |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
Az AC töltőállomás elektromos járművek fedélzeti töltőjén keresztüli váltóáramú töltésére szolgál.
Jellemzően az alábbi helyszíneken alkalmazható:
- nagy, közepes és kis elektromosjármű-töltőállomásokon;
- különféle parkolóhelyeken és nyilvános helyeken, például városi lakónegyedekben, bevásárlóközpontokban és üzleti területeken;
- autópálya-pihenőhelyeken, állomásokon, kikötőkben és más közlekedési csomópontokban;
- ingatlanfejlesztési és építési átadási igények esetén.
Jellemzők és előnyök
Fő jellemzők

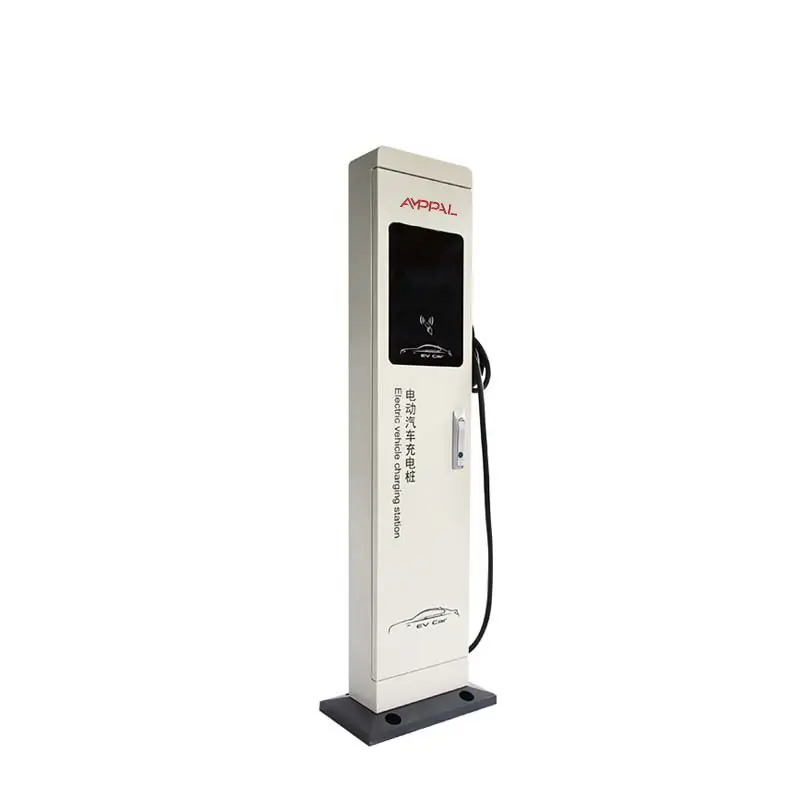

- Padlóra telepíthető kivitel.
- AC 380 V bemeneti tápellátás.
- 4.3 hüvelykes, nagy fényerejű színes érintőképernyő és LED jelzőcsík.
- Automatikus, rögzített teljesítményű, rögzített összegű és időzített töltési módok.
- Ethernet, 4G és WIFI hálózati kapcsolódás.
- Kártyás és QR-kódos fizetés.
- Offline és online elszámolási módok.
- Dinamikus terheléselosztás.
- OCPP 1.6J kommunikációs protokoll.
Telepítés
Telepítés
A készülék padlóra szerelve telepíthető.
A csomagolásban a telepítés előtt az alábbi elemek találhatók:
- padlóra telepíthető AC töltőállomás (1 készlet);
- telepítési útmutató (1 készlet);
- minőségi tanúsítvány (1 darab);
- rögzítő tágulási csavarok (4 darab);
- kulcs (2 darab).
A telepítési környezetre vonatkozó követelmények:
- IP54 védettség;
- -20 ℃ és +50 ℃ közötti környezeti hőmérséklet.
A telepítéshez négy darab M12 tágulási csavar használható, 16 mm átmérőjű furatokkal.
A telepítést szakképzett személyzetnek kell elvégeznie.
Karbantartás és tárolás
Karbantartás
- Biztosítani kell az árnyékolást és az eső elleni védelmet; kültéri telepítésnél fedett hely javasolt.
- Rendszeresen ellenőrizni kell, hogy minden csavar meg van-e húzva, a vezetékek nem lazultak-e meg, és nincs-e rövidzár.
- Figyelni kell a villámvédelemre és a megbízható földelésre.
- Használat közben a kimenő feszültséget és áramot célszerű a névleges tartományon belül tartani.
- Használaton kívül a töltési kimenetet le kell állítani, majd a kábelt vissza kell rendezni.
Üzemeltetési környezet
Üzemeltetési környezet
- Működési levegőhőmérséklet: -20 ℃ és +50 ℃ között.
- 24 órás átlaghőmérséklet: legfeljebb 35 ℃.
- Relatív páratartalom: legfeljebb 90% (25 ℃-on), páralecsapódás nélkül.
- Légnyomás: 80 kPa és 110 kPa között.
- Telepítési függőleges dőlés: legfeljebb 5%.
- Használat közbeni rezgés és ütés: legfeljebb I. szint.
- Külső mágneses tér induktív erőssége: mindkét irányban legfeljebb 55 mT.
- A használati helyen nem lehet robbanásveszélyes közeg, valamint a fémeket korrodáló vagy a szigetelést károsító gáz vagy vezető közeg.
- Kerülni kell a közvetlen napfényt; kültéri telepítésnél árnyékolás ajánlott.
Védelmi funkciók
Védelem
- IP54 védettség.

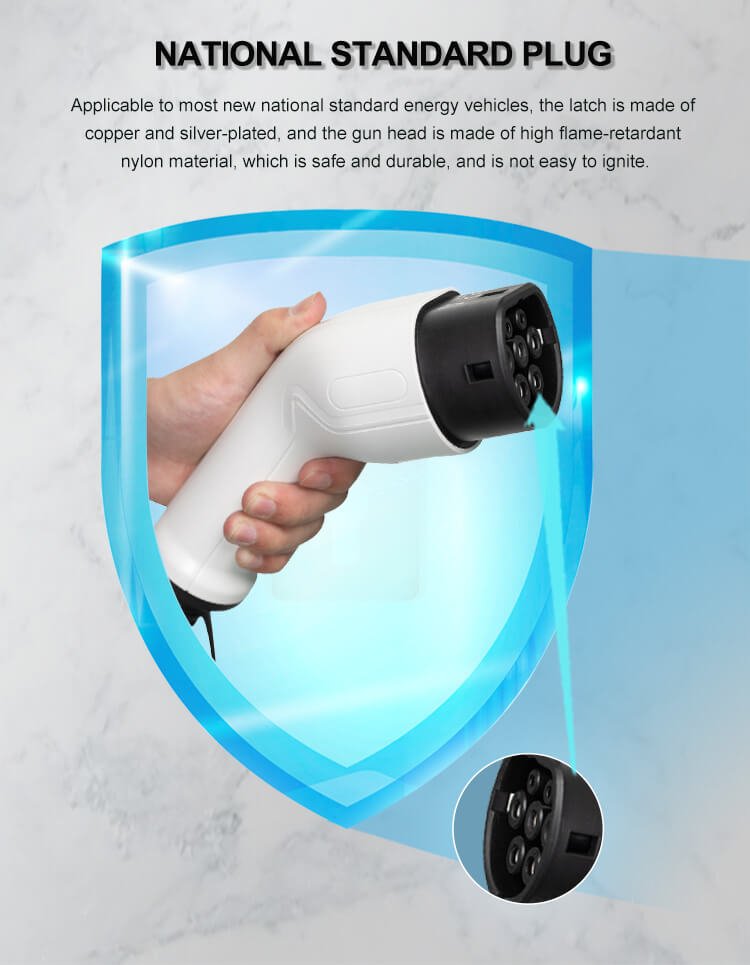

- Töltőpisztoly-hőmérséklet-érzékelés.

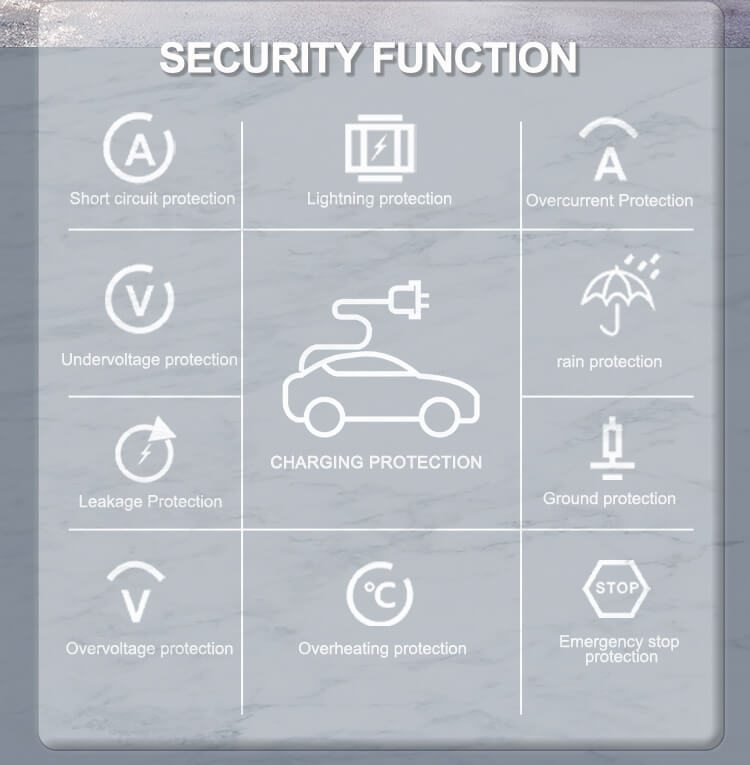

- Túlfeszültség-, alulfeszültség-, túlterhelés-, rövidzár-, földelési, túlmelegedés-, alacsony hőmérséklet-, szigetelésfelügyeleti, polaritásfordított, villám-, vészleállító és szivárgásvédelem.

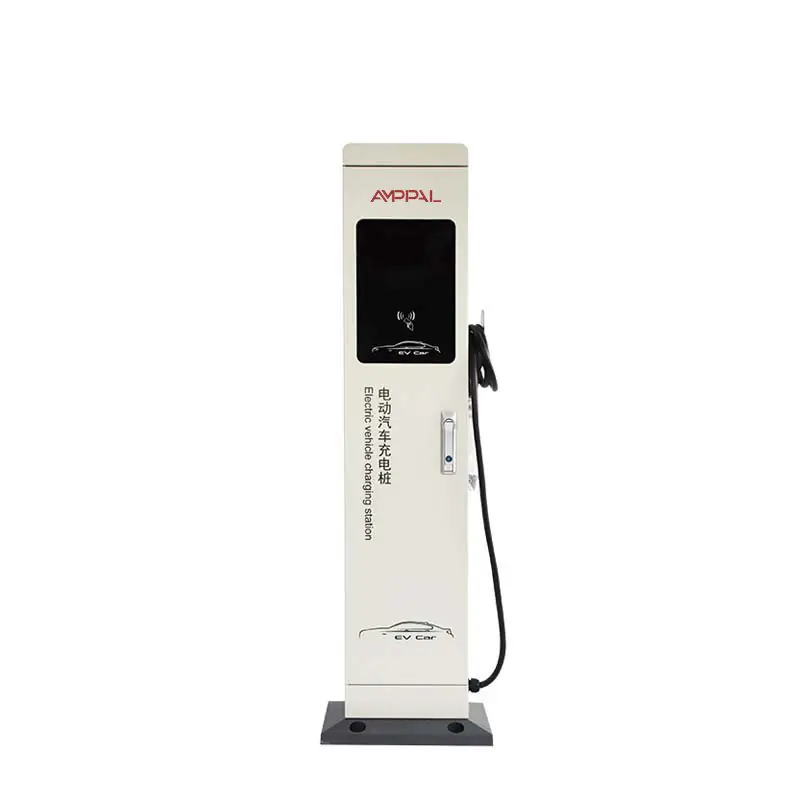

Méretek és kialakítás
Méretek
- Készülékméret: 300 × 150 × 1400 mm.
- Kábelhossz: 5 m, opcionális.
Rendszerintegráció
Integráció
- Hálózati kapcsolódás: Ethernet, 4G, WIFI.
- Kommunikációs protokoll: OCPP 1.6J.
- Villamos energia mérés: egyfázisú elektronikus energiamérő RS-485 kapcsolattal.
Ehhez a termékhez tervez rendszert?
Segítünk a megfelelő rendszerösszeállítás és a kapcsolható komponensek kiválasztásában.
