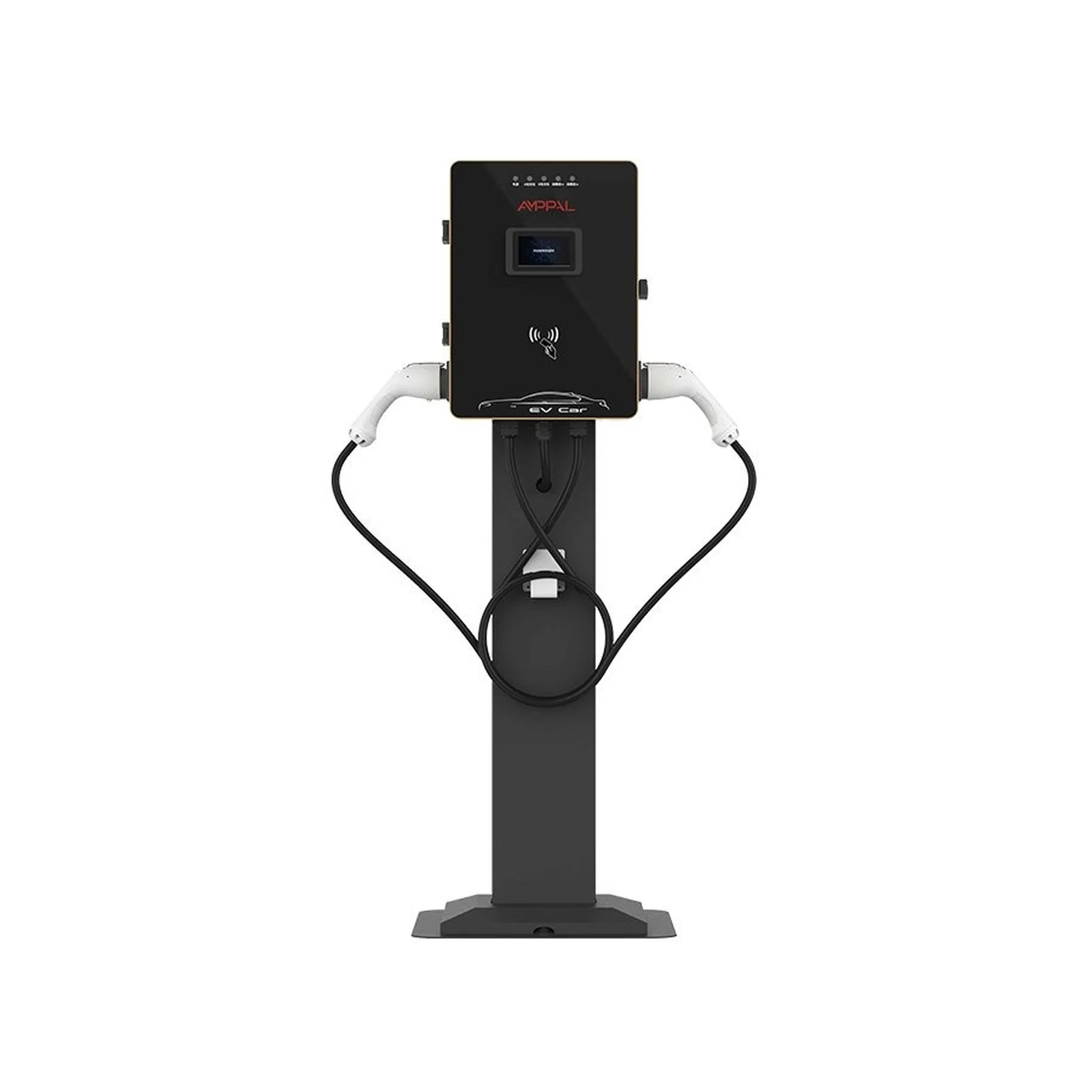

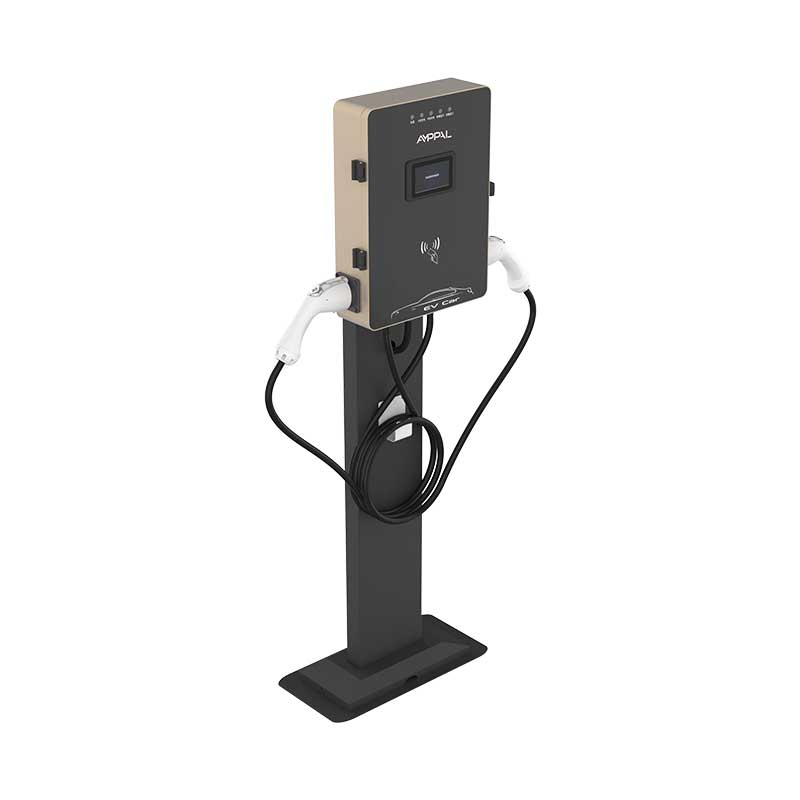

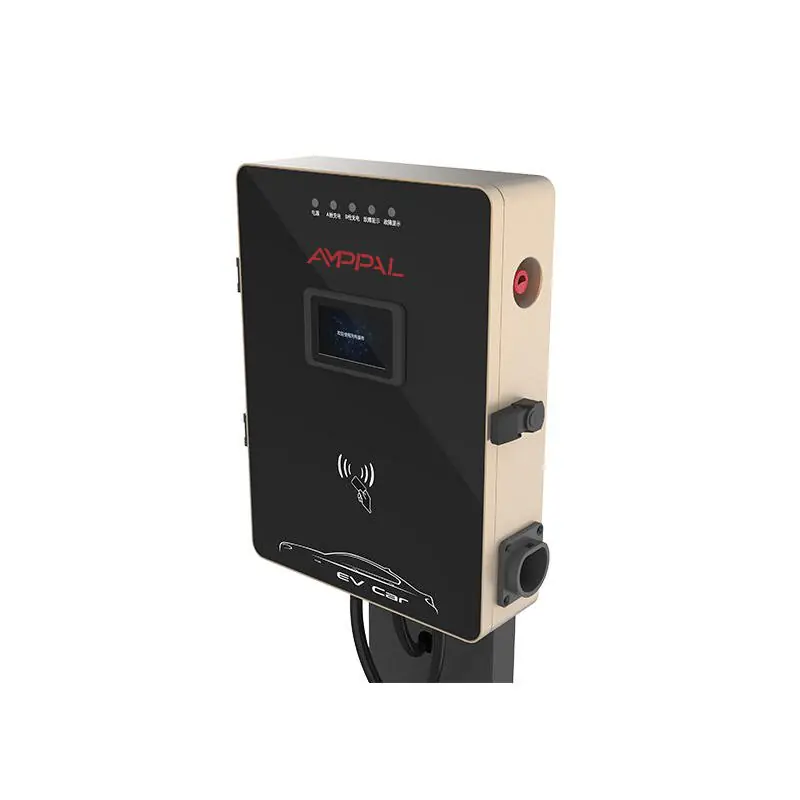

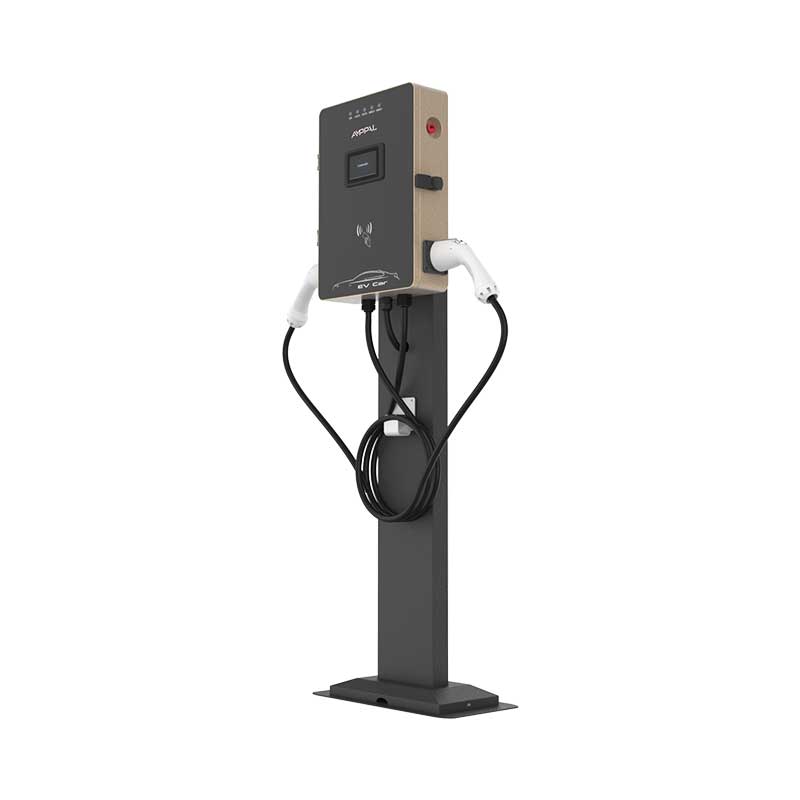

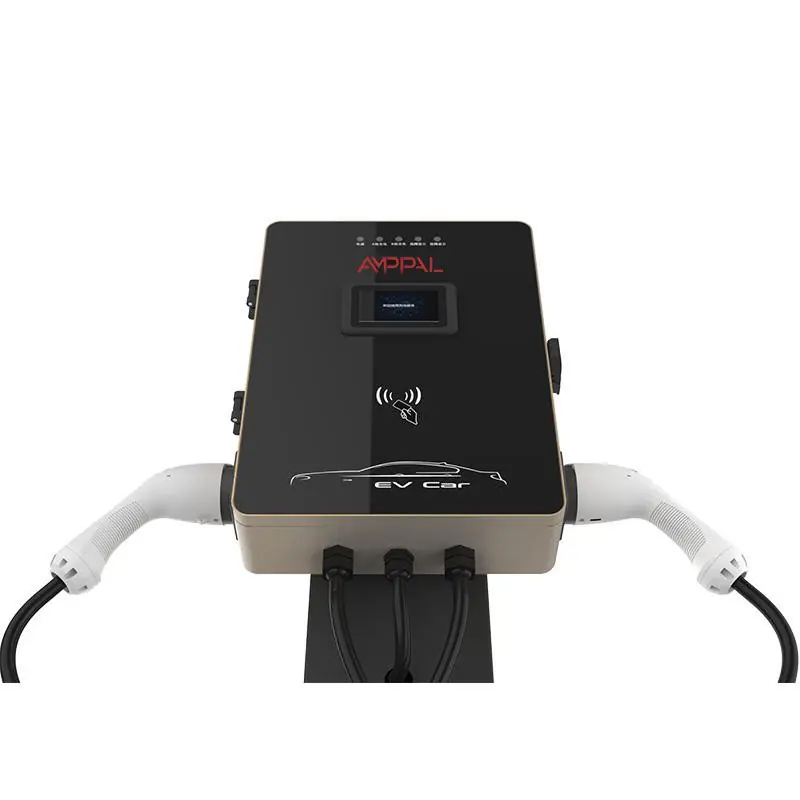

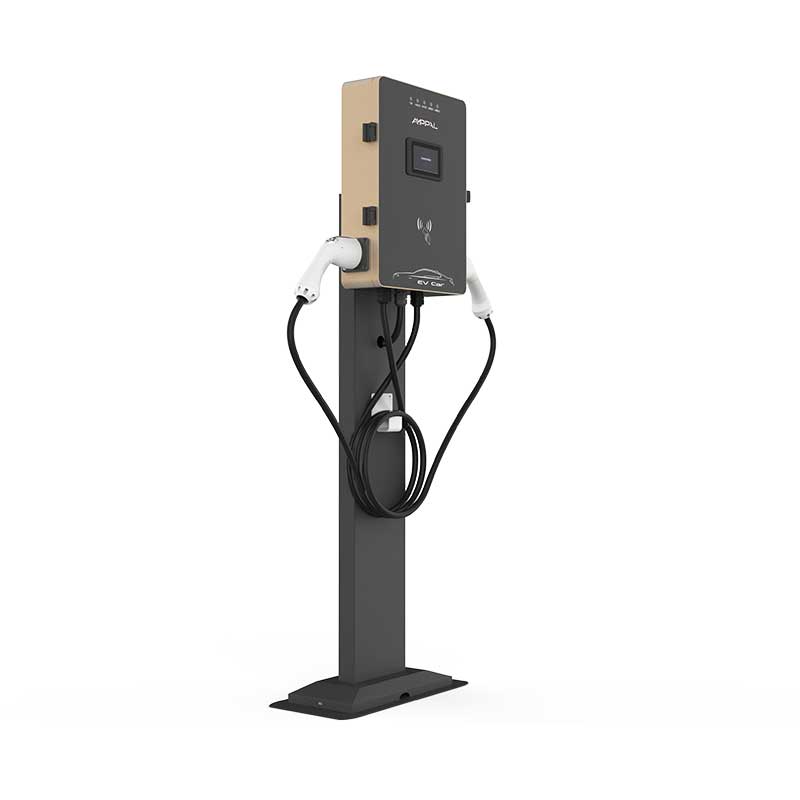

AMPPAL 22 kW AC töltőállomás
22 kW-os, padlóra telepíthető AC töltőállomás elektromos járművek váltakozó áramú töltéséhez. OCPP 1.6J kommunikációval, 4G/Ethernet kapcsolattal és érintőkijelzős kezelőfelülettel használható. Többféle fizetési és töltési módot támogat, kültéri telepítésre alkalmas IP54 védettséggel.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 22 kW |
|---|---|
| Bemeneti feszültség | AC 380V±20%; L+N+PE |
| Bemeneti frekvencia | 50 Hz ±10% |
| Kimeneti feszültség | AC 380V±20% |
| Kimeneti áram | 16A+16A |
| Áramkorlát-védelmi érték | ≥110% |
| Üzemi hőmérséklet | -20 ℃~+50 ℃ |
|---|
| Kommunikációs protokoll | OCPP 1.6J |
|---|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix összeg / fix idő |
| Töltési mód | Kártyaérintés / QR-kód |
| Telepítési mód | Padlóra állítható |
|---|---|
| Berendezés mérete | 550*430*130 mm |
| Berendezés tömege | 16 kg |
| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes léghűtés |
| Zajszint | ≤40 dB |
| Üzemi szabvány | IEC 62196-2:2016；IEC61851-1:2017 |
|---|---|

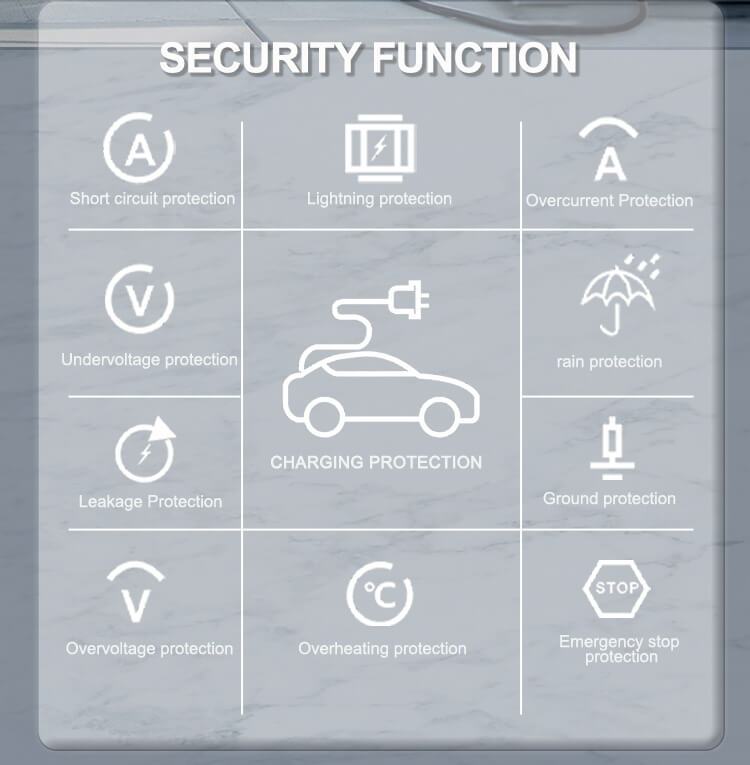

| Biztonsági funkciók | Töltőpisztoly-hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlhőmérséklet-védelem, alacsony hőmérséklet-védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítási védelem, szivárgásvédelem |
| Védettség | IP54 |
| Betáplálás módja | Alul be, alul ki |
|---|---|
| Villamos mutató | ≥11 |
| Mérési pontosság | 1.0 szint |
| HMI | 4,3 hüvelykes érintőképernyő, LED jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G |
| Fizetési mód | Bankkártya / QR-kód |
| Üzemmód | Offline számlázás nélkül, offline számlázással, online számlázással |
| Dinamikus terheléselosztás | Igen |
| Üzemi páratartalom | 5%~95% nem kondenzáló dér |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
Ez az AC töltőállomás váltakozó áramú táplálást biztosít elektromos járművek fedélzeti töltőjéhez.
A termék elsősorban az alábbi helyszínekre ajánlott:
- nagy, közepes és kisebb elektromosjármű-töltőállomások;
- különféle parkolóhelyek, például városi lakóövezetek, bevásárlóközpontok és üzleti helyszínek;
- autópálya-pihenőhelyek, állomások, dokkok és egyéb közlekedési csomópontok;
- ingatlan- és mérnöki projektek átadáskori követelményei.
Jellemzők és előnyök
Fő jellemzők
A készülék padlóra állítható kivitelű, elölről és alulról történő kábelezési kialakítással.
Támogatott működési és kezelési funkciók:
- 4,3 hüvelykes érintőképernyő és LED jelzőcsík;
- OCPP 1.6J kommunikációs protokoll;
- automatikus teljes töltés, fix teljesítmény, fix összeg és fix idő alapú töltés;
- Ethernet és 4G hálózati csatlakozás;
- bankkártyás fizetés és QR-kódos fizetés;
- kártyás érintés és QR-kódos indítás;
- offline számlázás nélküli, offline számlázásos és online számlázásos üzemmód;
- dinamikus terheléselosztás.
Telepítés
Telepítés
A csomagolás ellenőrzése után a következő elemeknek kell rendelkezésre állniuk:
- padlóra állítható AC töltőállomás, 1 készlet;
- telepítési útmutató, 1 készlet;
- megfelelőségi tanúsítvány, 1 db;
- rögzítőkonzolok, 2 db;
- rögzítőcsavarok, 1 csomag;
- kulcs, 2 db.
A telepítési környezetre vonatkozó követelmények:
- IP54 védettség;
- -20 ℃ és +50 ℃ közötti környezeti hőmérséklet.
A berendezés padlóra állítható módon telepíthető, a rögzítés négy darab M12-es tágulócsavarral történik, 16 mm átmérőjű furatokkal.
A telepítést kizárólag szakember végezheti.
Csomagtartalom
Csomag tartalma
A csomagolásban a gyártói lista alapján az alábbi elemek szerepelnek:
- padlóra állítható AC töltőállomás;
- telepítési útmutató;
- megfelelőségi tanúsítvány;
- rögzítőkonzolok;
- rögzítőcsavarok;
- kulcsok.
Üzemeltetési környezet
Üzemi környezet
A készülék üzemi környezetére az alábbi feltételek vonatkoznak:
- működési hőmérséklet: -20 ℃ és +50 ℃ között;
- 24 órás átlaghőmérséklet: legfeljebb 35 ℃;
- átlagos relatív páratartalom: legfeljebb 90% (25 ℃-on), kondenzáció nélkül;
- légnyomás: 80 kPa és 110 kPa között;
- függőleges beépítési dőlésszög: legfeljebb 5%;
- rezgés- és ütésvizsgálati szint: legfeljebb I. szint;
- külső mágneses tér erőssége mindkét irányban: legfeljebb 55 mT;
- a használati helyen nem lehet robbanásveszélyes közeg;
- a környezet nem tartalmazhat fémeket korrodáló, szigetelést károsító gázokat vagy vezető közegeket;
- nem lehet vízgőzzel vagy súlyos penészedést okozó környezettel terhelt;
- kerülni kell a közvetlen napsütést;
- kültéri telepítésnél árnyékoló kialakítás ajánlott.
