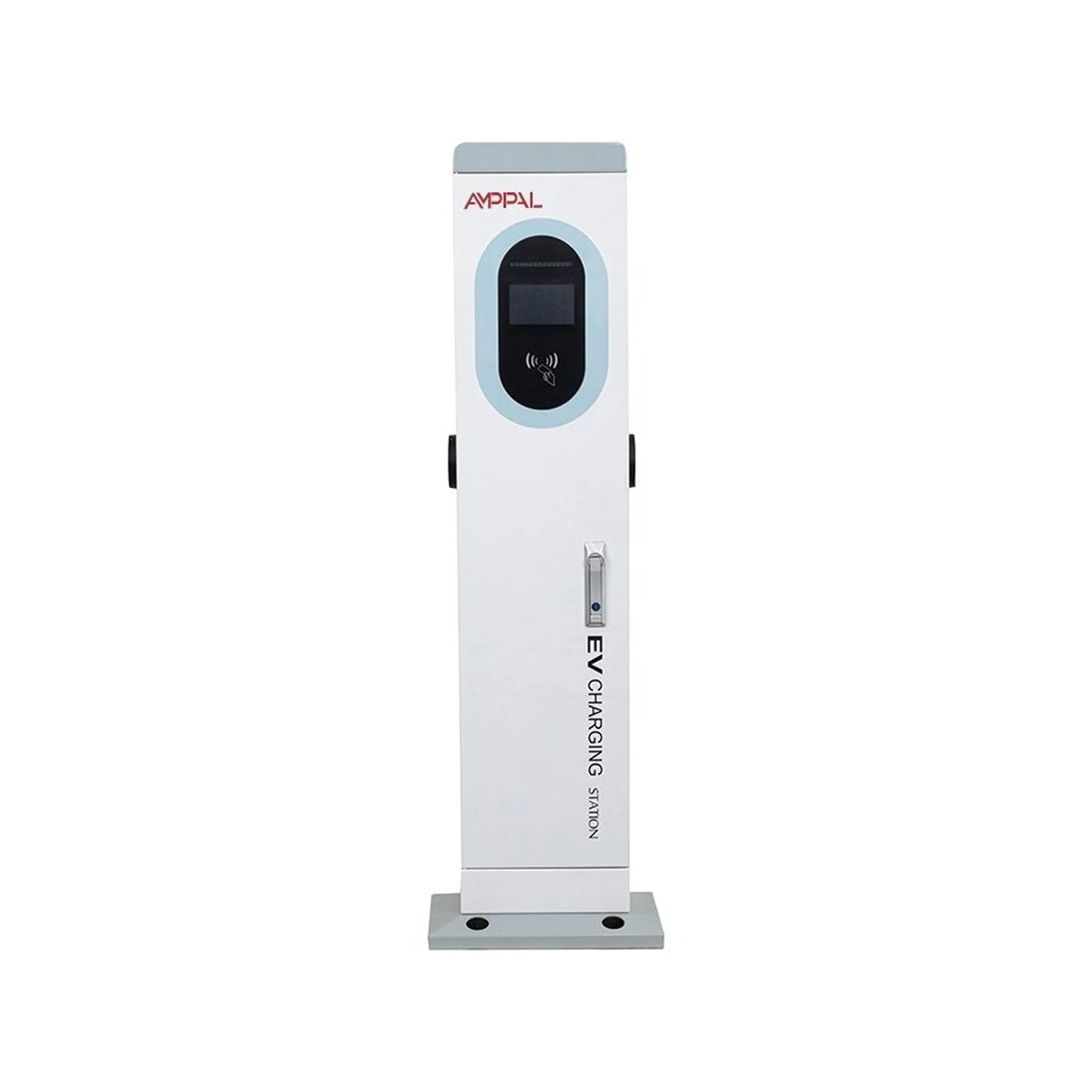

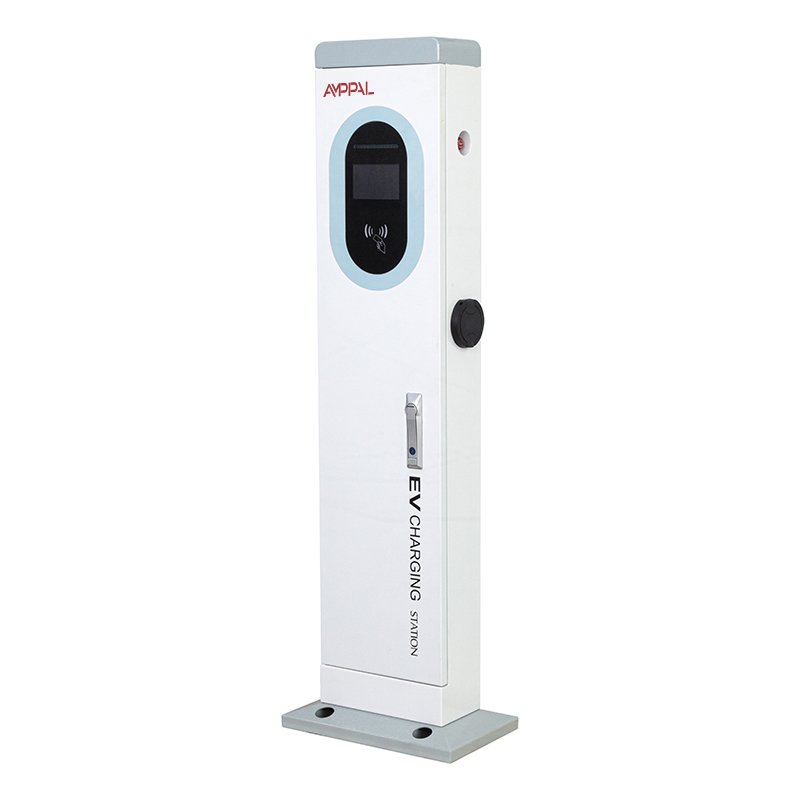

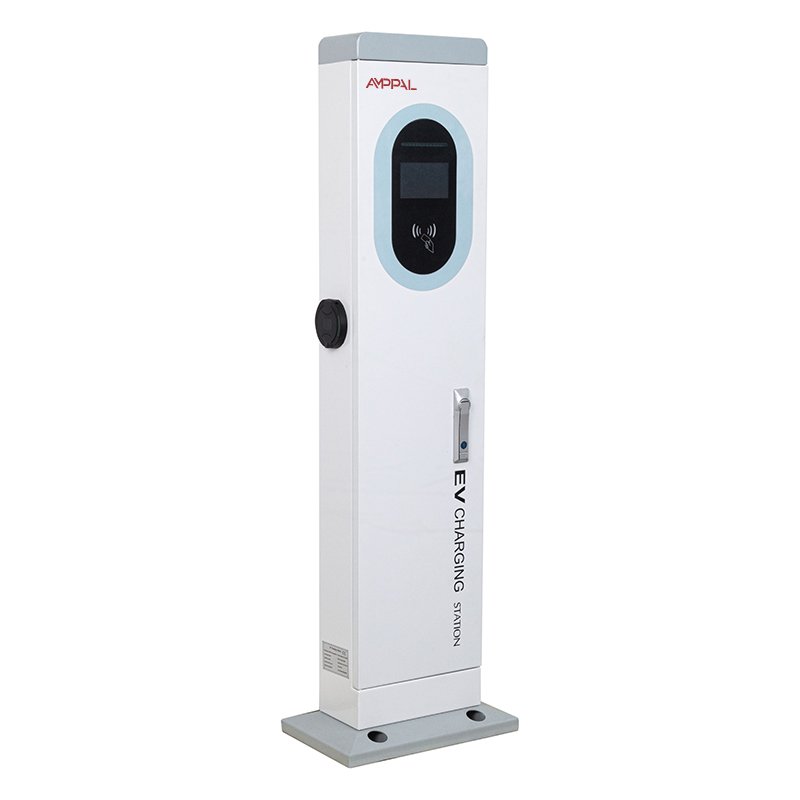

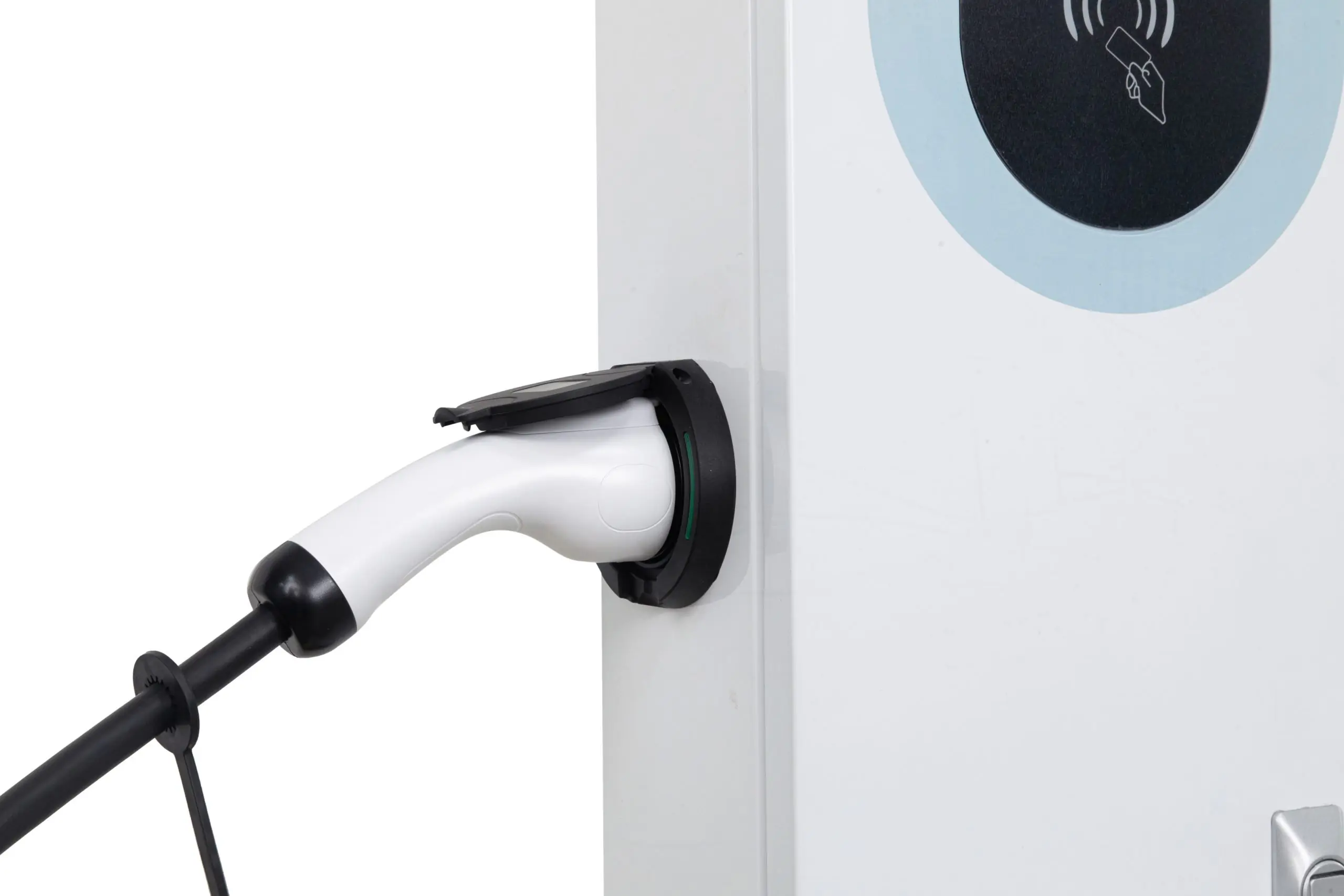

AMPPAL 14 kW AC töltőállomás
Padlóra szerelhető integrált AC töltőállomás váltóáramú, fedélzeti töltővel rendelkező elektromos járművek kiszolgálására. 14 kW névleges teljesítménnyel, többféle töltési móddal és OCPP 1.6J kommunikációval támogatja a nyilvános és üzleti töltési helyszíneket. A megadott műszaki adatok szerint 4G, WiFi és Ethernet kapcsolódás is elérhető.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 14 kW |
|---|---|
| Bemeneti feszültség | AC 380 V ±20%; L+N+PE |
| Bemeneti frekvencia | 50 Hz ±10% |
| Kimeneti feszültség | AC 220 V ±20% |
| Kimeneti áram | 32 A + 32 A |
| Áramkorlát-védelmi érték | ≥110% |
| Villamos paraméter | ≥11 |
| Üzemi hőmérséklet | -20 ℃ ~ +50 ℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix mennyiség / fix idő |
|---|---|
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Padlóra szerelhető |
|---|---|
| Berendezés mérete | 410 × 240 × 1400 mm |

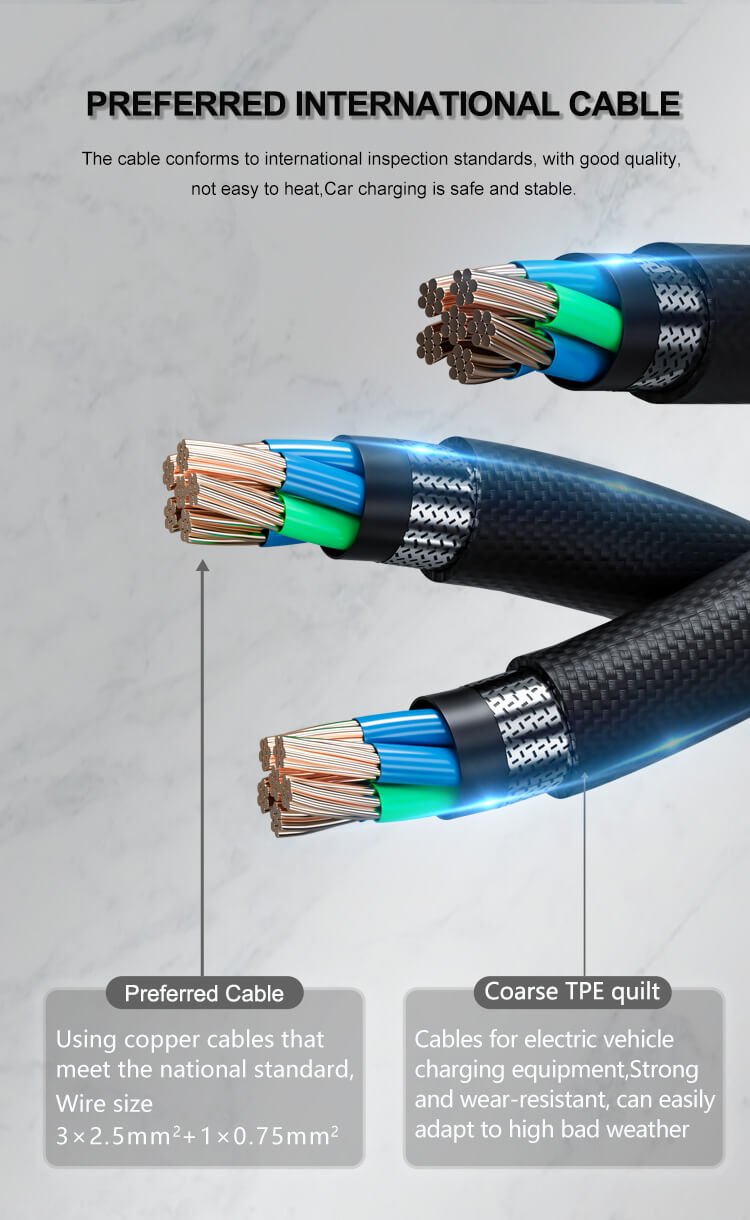

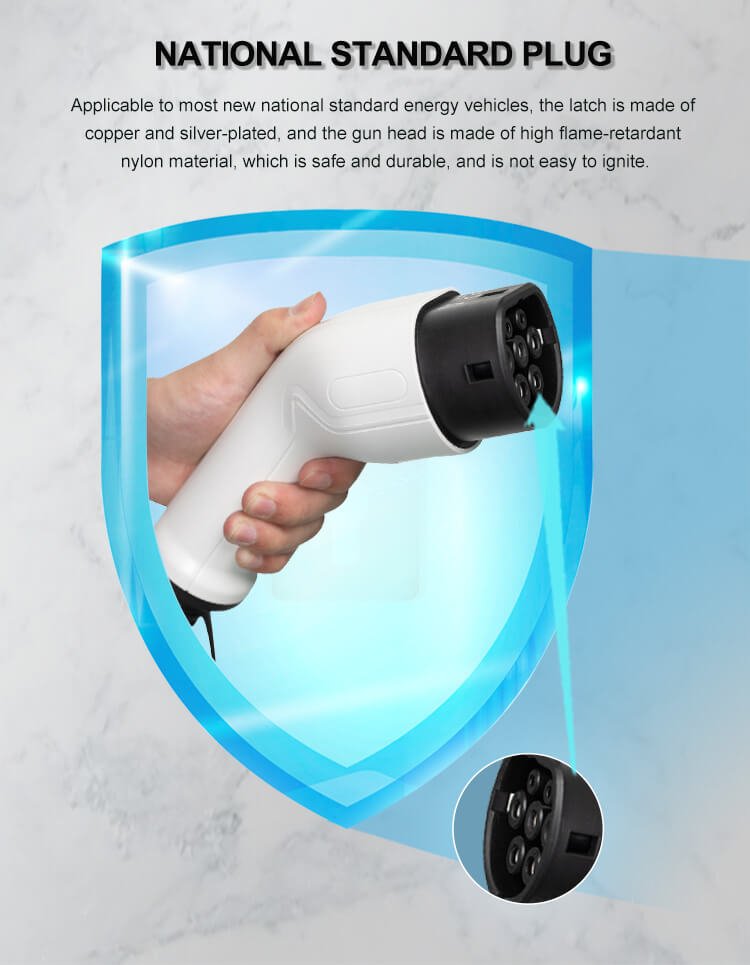

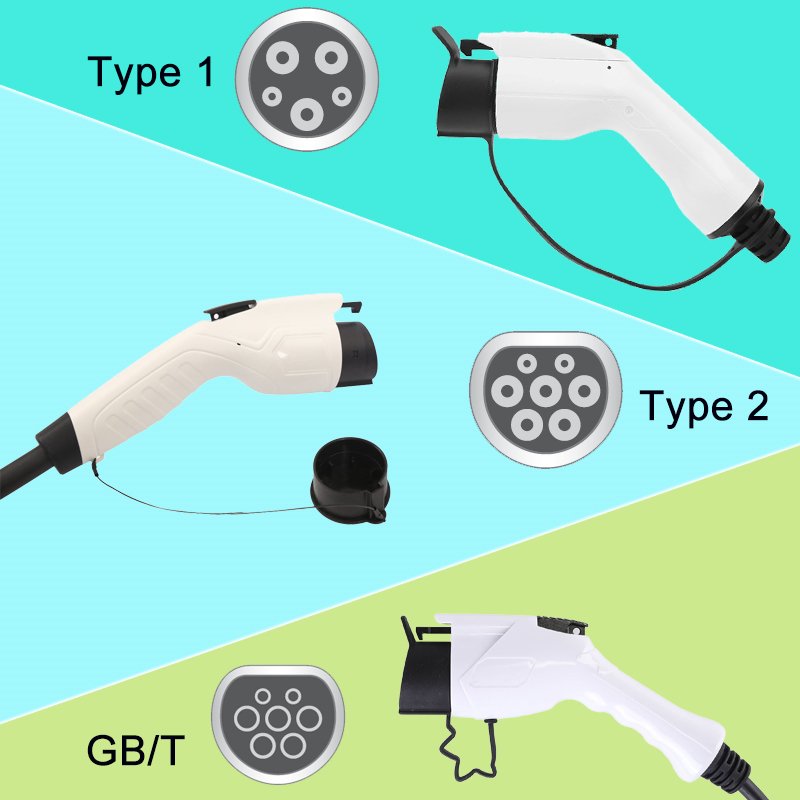

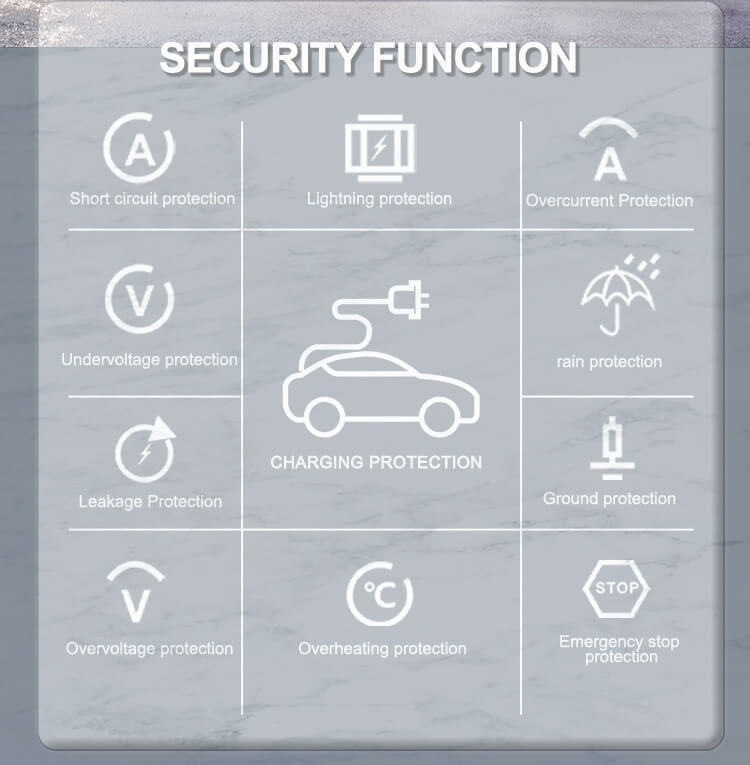

| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes léghűtés |
| Zajszint | ≤40 dB |
| Vonatkozó szabvány | IEC61851-1-2017；IEC62196-2: 2016 |
|---|---|
| Biztonsági funkciók | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállítás-védelem, szivárgásvédelem |
| Védettség | IP54 |
| Betáplálás módja | Alul be, alul ki |
|---|---|
| Mérési pontosság | 1.0 szint |
| HMI | 4,3 hüvelykes nagy fényerejű színes érintőképernyő, LED jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G, WiFi |
| Fizetési mód | Bankkártya / kód beolvasása |
| Töltésindítás módja | Kártyaérintés / kód beolvasása |
| Üzemmód | Offline elszámolás nélkül, offline elszámolással, online elszámolással |
| Dinamikus terhelésmegosztás | Igen |
| Üzemi páratartalom | 5% ~ 95% nem kondenzálódó fagy |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
A váltóáramú töltőállomás AC 50/60 Hz frekvenciájú és 220 V ±20% névleges feszültségű ellátást biztosít. Olyan elektromos járművek töltésére alkalmas, amelyek fedélzeti töltővel rendelkeznek.
Alkalmazási helyek
- Nagy, közepes és kis elektromosjármű-töltőállomások
- Mindenféle elektromosjármű-parkolóhely
- Városi lakónegyedek, bevásárlóközpontok és üzleti létesítmények
- Autópálya-pihenők, állomások, dokkok és egyéb közlekedési csomópontok
- Ingatlan- és mérnöki átadás-átvételi helyszínek

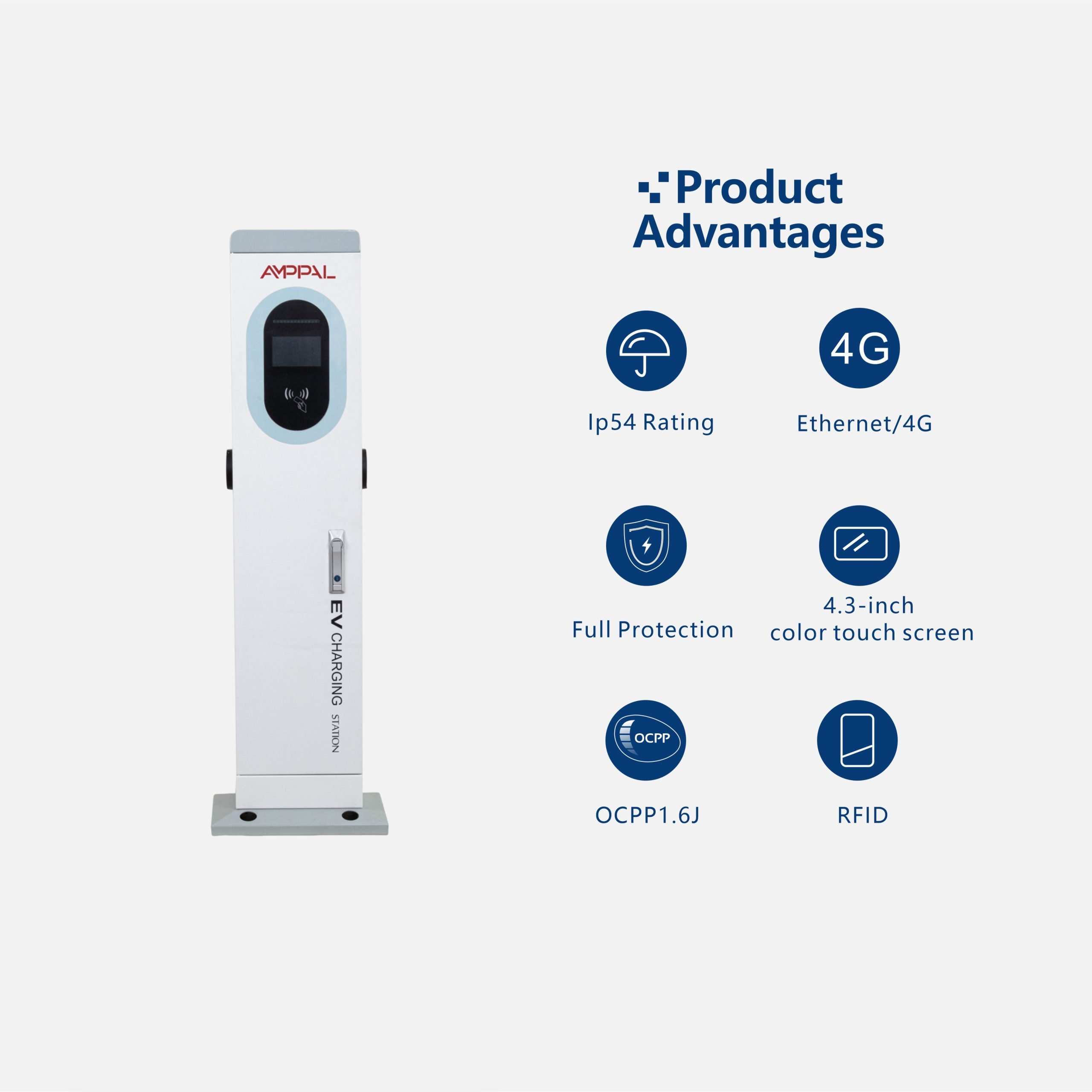

Jellemzők és előnyök
Fő jellemzők
- Padlóra szerelhető kivitel
- AC 380 V bemeneti feszültség
- 4,3 hüvelykes nagy fényerejű színes érintőképernyő és LED jelzőcsík
- Automatikus teljes töltés, fix teljesítmény, fix mennyiség és fix idő alapú töltési mód
- Ethernet, 4G és WiFi hálózati csatlakozás
- Bankkártyás és kódos fizetés
- Kártyaérintéses és kódos töltésindítás
- Offline, offline elszámolásos és online elszámolásos üzemmód
- Dinamikus terhelésmegosztás
- OCPP 1.6J kommunikációs protokoll
- Egyfázisú elektronikus energiamérő RS-485 kommunikációval
- Lemez- és részben ABS műanyag szerkezet
Telepítés
Telepítés
A berendezés padlóra szerelhető kivitelben telepíthető. A csomagolás ellenőrzésekor a forrás szerint az alábbi tételek tartoznak hozzá:
- 1 készlet padlóra szerelhető AC töltőállomás
- 1 készlet telepítési útmutató
- 1 darab megfelelőségi tanúsítvány
- 4 darab rögzítő tágulási csavar
- 2 darab kulcs
A telepítési környezetre vonatkozó megadott követelmények között szerepel az IP54 védettség és a -20 ℃ és +50 ℃ közötti környezeti hőmérséklet. A padlóra szerelt változatot négy darab M12-es tágulási csavarral lehet rögzíteni, 16 mm átmérőjű furatokkal.
A szállítás során a berendezést megfelelően rögzítve, a jelölt rakodási irány szerint kell kezelni. A forrás szerint a fejjel lefelé történő tárolás és szállítás nem megengedett.
Csomagtartalom
Csomag tartalma
- 1 készlet padlóra szerelhető AC töltőállomás
- 1 készlet telepítési útmutató
- 1 darab megfelelőségi tanúsítvány
- 4 darab rögzítő tágulási csavar
- 2 darab kulcs
Üzemeltetési környezet
Üzemeltetési környezet
A forrás szerint az üzemeléshez szükséges környezeti feltételek a következők:
- Üzemi levegőhőmérséklet: -20 ℃ és +50 ℃ között
- 24 órás átlaghőmérséklet: legfeljebb 35 ℃
- Relatív páratartalom: legfeljebb 90% (25 ℃), kondenzáció nélkül
- Nyomás: 80 kPa és 110 kPa között
- Függőleges telepítési dőlés: legfeljebb 5%
- Használat közbeni rezgés és ütés: legfeljebb I. szint
- Külső mágneses tér indukciós erőssége bármely irányban: legfeljebb 55 mT
- A használati helyen nem lehet robbanásveszélyes közeg
- A környezeti közeg nem tartalmazhat fémeket korrodáló vagy a szigetelést károsító káros és vezető anyagokat
- A helyszínen nem lehet vízgőz és súlyos penészképződés
- Erős közvetlen napsütést kerülni kell; kültéri telepítésnél árnyékoló javasolt
Karbantartás és tárolás
Karbantartás
- A töltőállomást árnyékolással és eső elleni védelemmel célszerű ellátni, kültéren fedett elhelyezés ajánlott.
- Rendszeresen ellenőrizni kell, hogy minden csavar megfelelően meg van-e húzva, illetve a csatlakozások nem lazultak-e meg.
- Figyelni kell a rövidzárlat jeleire és a megbízható földelésre.
- A működés során a kimeneti feszültséget és áramot célszerű a névleges tartományon belül tartani.
- Használaton kívül a töltést le kell állítani, a kábelt vissza kell helyezni a megfelelő helyére.
- A forrás szerint a nem szakképzett személyek telepítése tilos.
