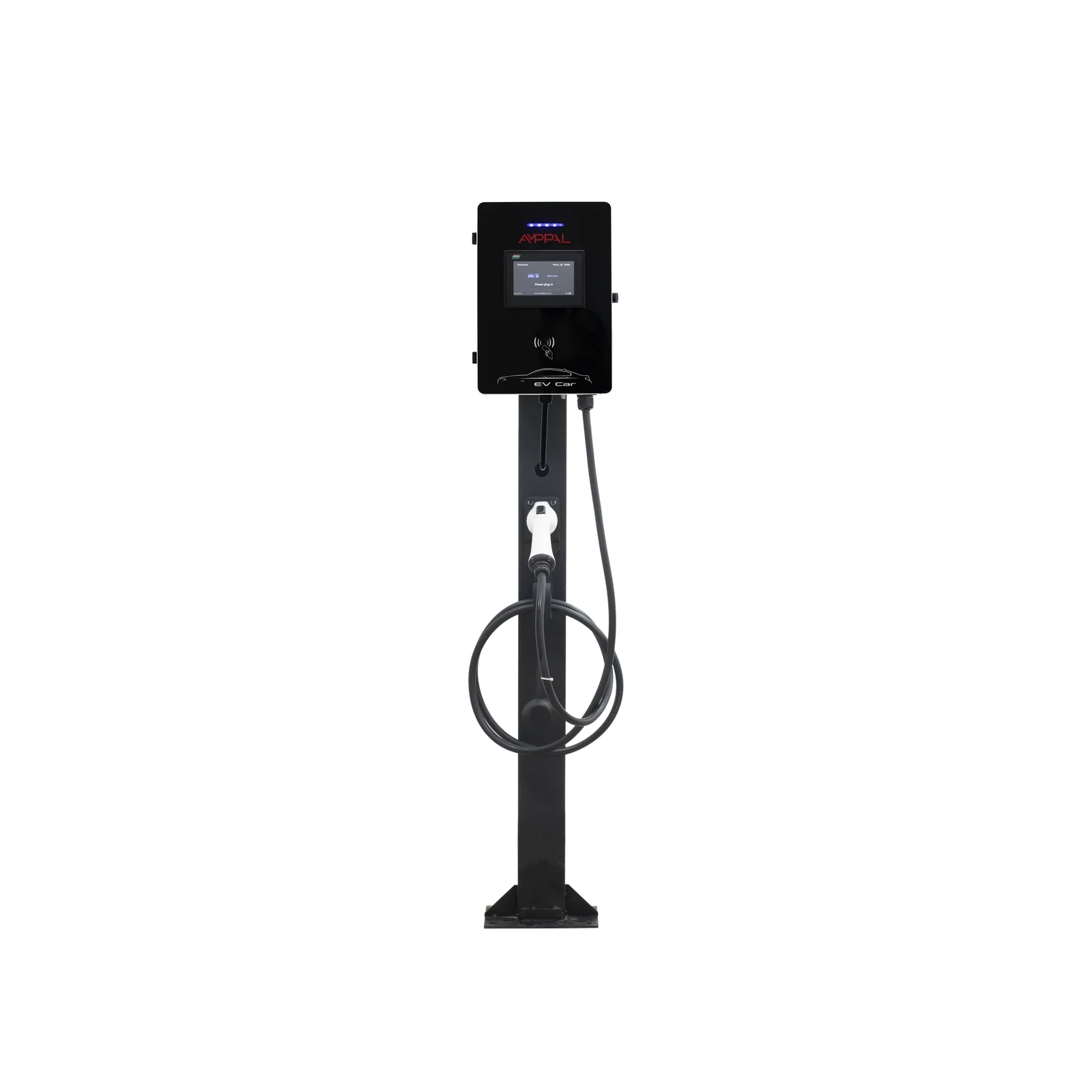

AMPPAL 11 kW AC töltőállomás
Padlóra telepíthető AC töltőállomás elektromos járművek AC fedélzeti töltéséhez. Közterületi, kereskedelmi és közlekedési helyszínekre alkalmas, 380 V-os hálózati táplálással. A készülék többféle töltési és fizetési módot támogat, valamint OCPP 1.6J kommunikációt használ.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 11 kW |
|---|---|
| Bemeneti frekvencia | 50 ±10 Hz |
| Névleges bemenő és kimenő áram | 16 A |
| Áramkorlátozó védelmi érték | ≥110% |
| Üzemi hőmérséklet | -20 ℃~+50 ℃ |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix mennyiség / fix idő |
|---|---|
| Töltési mód | Kártyaolvasás / kód beolvasás |
| Kommunikációs protokoll | OCPP 1.6J |

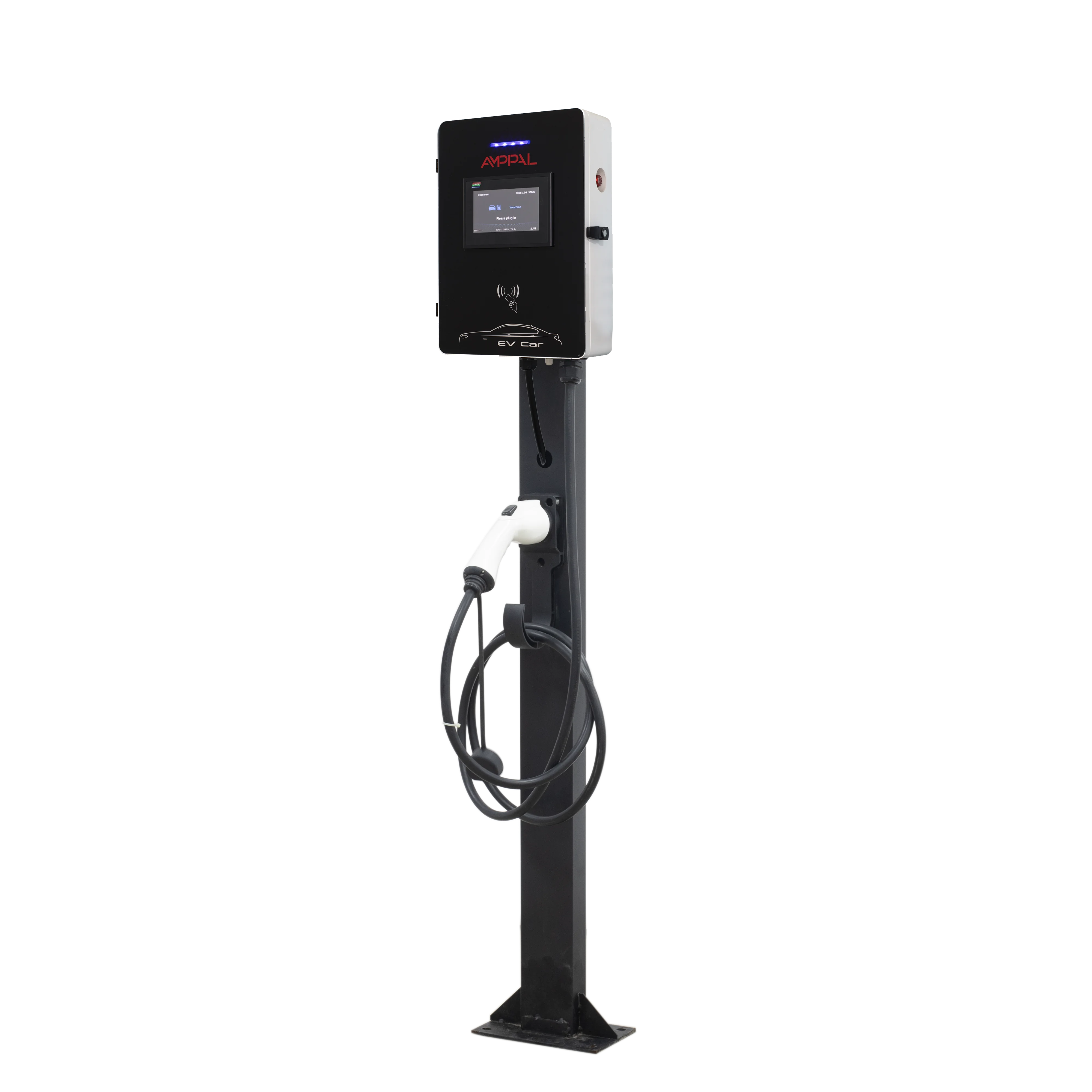

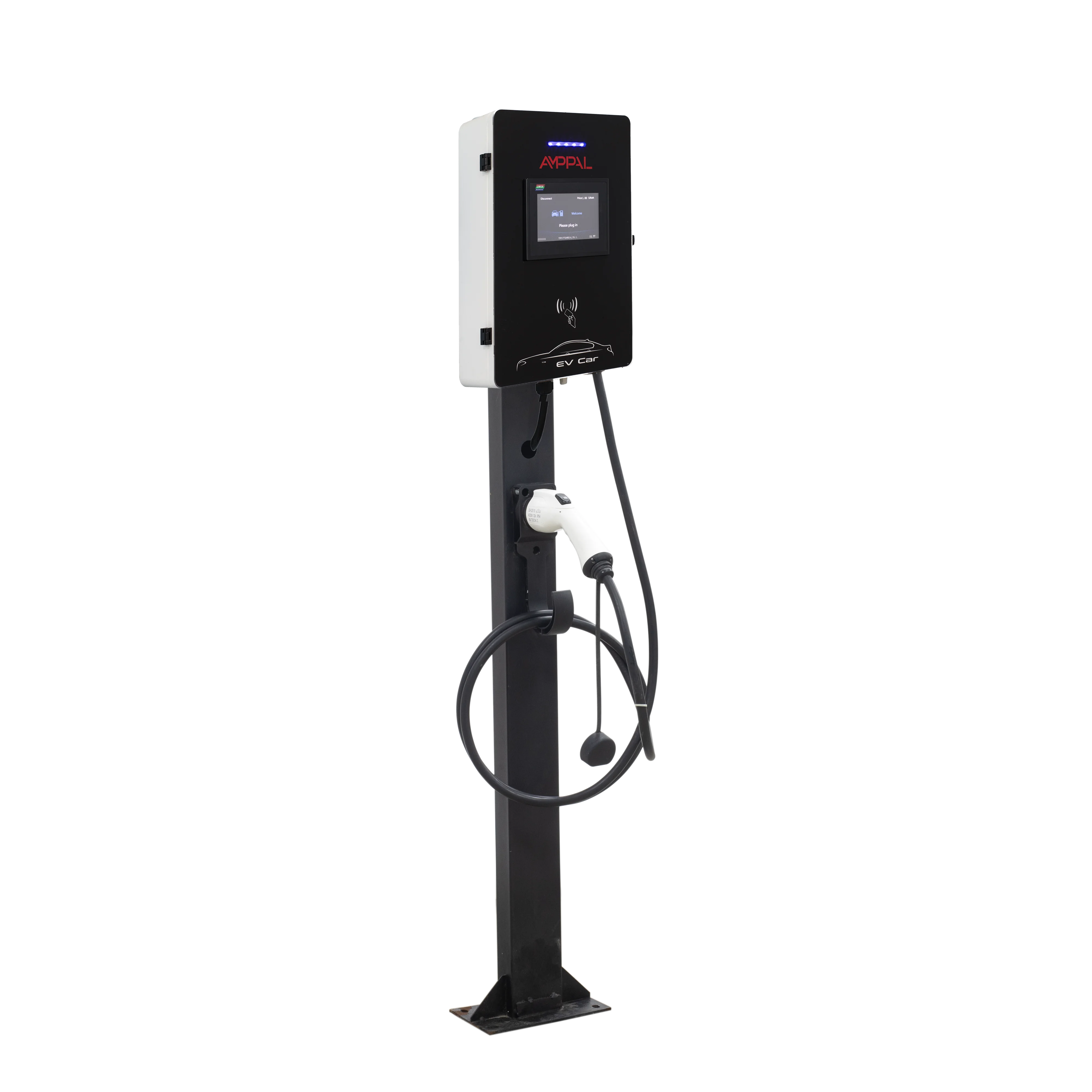

| Telepítési mód | Padlóra állítható |
|---|---|

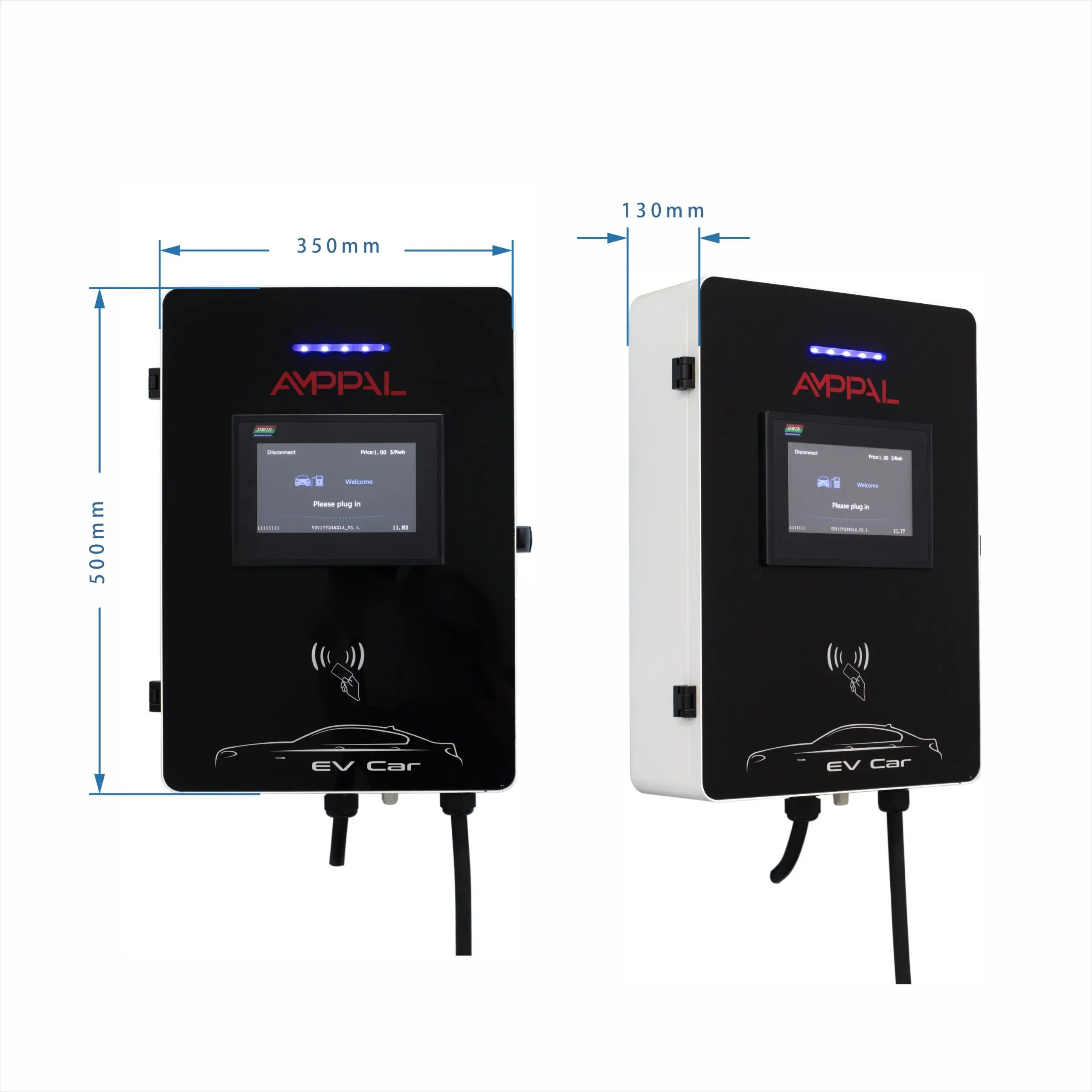

| Készülék mérete | 500*350*130 mm |
| Készülék tömege | 16 kg |

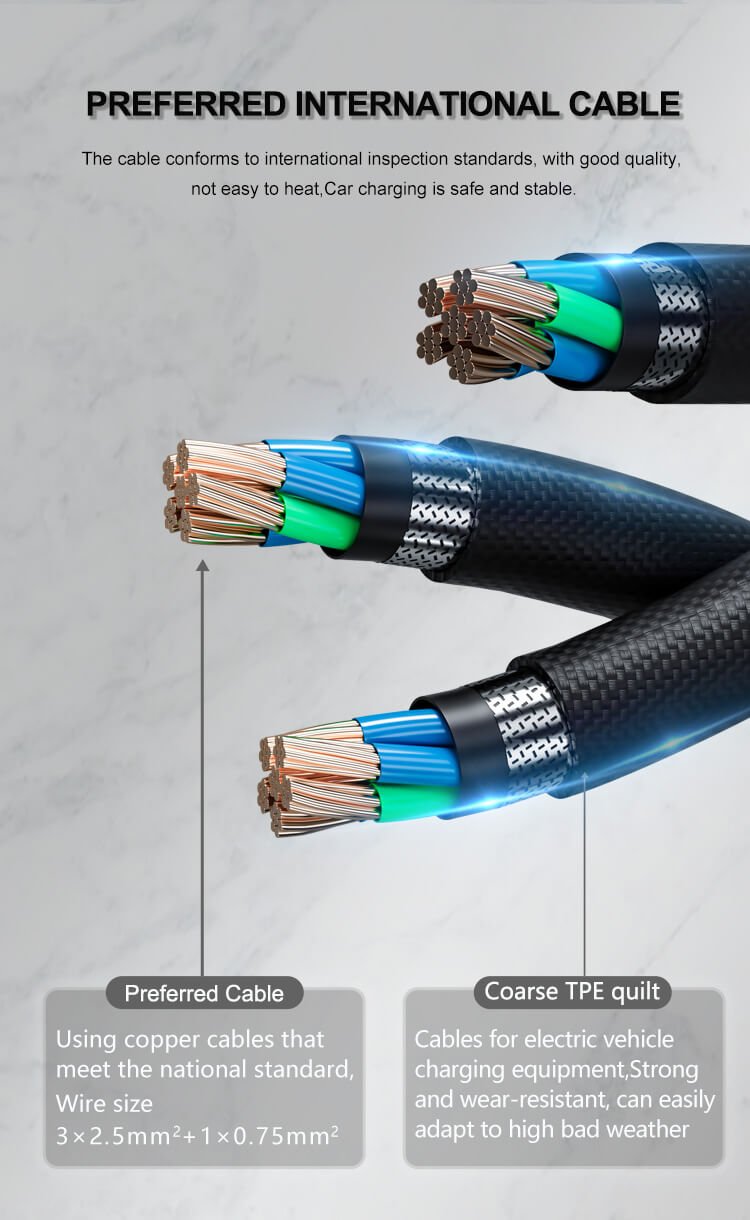

| Kábelhossz | 5 m (opcionális) |
| Üzemi tengerszint feletti magasság | ≤2000 m |
| Hűtési mód | Természetes léghűtés |
| Zajszint | ≤40 dB |
| Előírt szabvány | IEC 62196-2:2016；IEC61851-1:2017 |
|---|---|

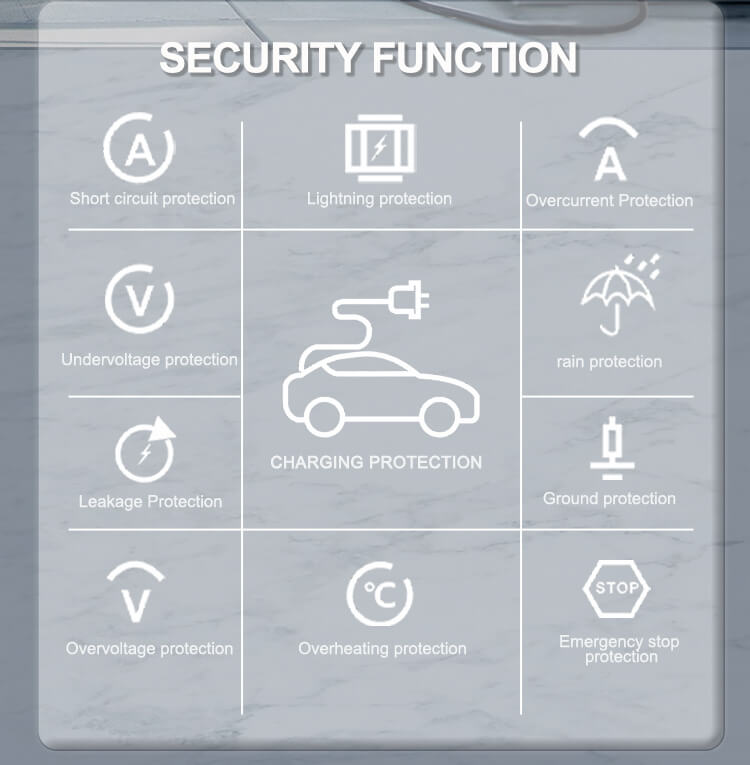

| Biztonsági funkció | Töltőpisztoly hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárlat-védelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfelügyeleti védelem, fordított polaritás elleni védelem, villámvédelem, vészleállító védelem, szivárgásvédelem |
| Védettség | IP54 |
| Betáplálás módja | Alul be és alul ki |
|---|---|
| AC tápegység | AC 380V±20%; L+N+PE |
| Elektromos mutató | ≥11 |
| Mérési pontosság | 1.0 osztály |

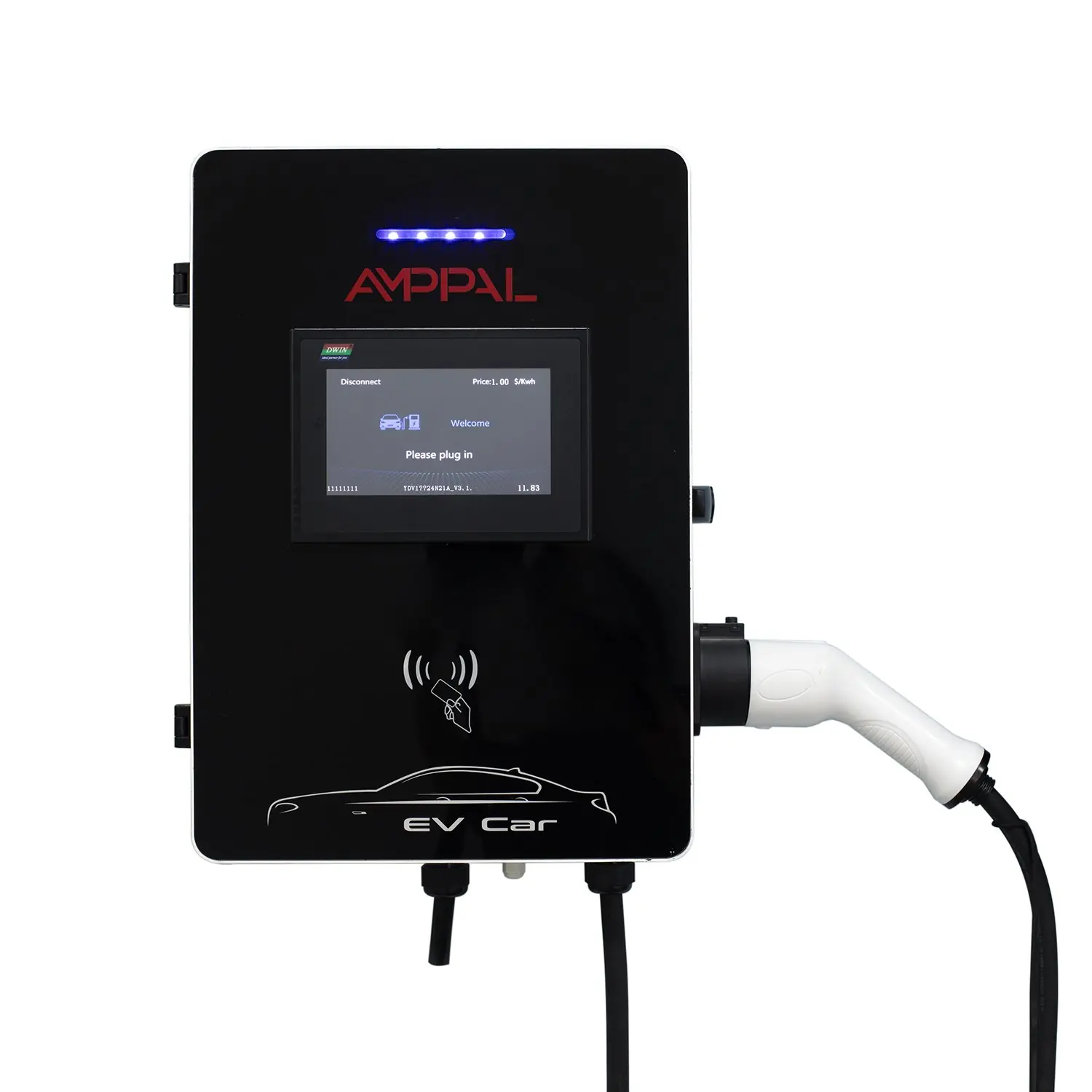

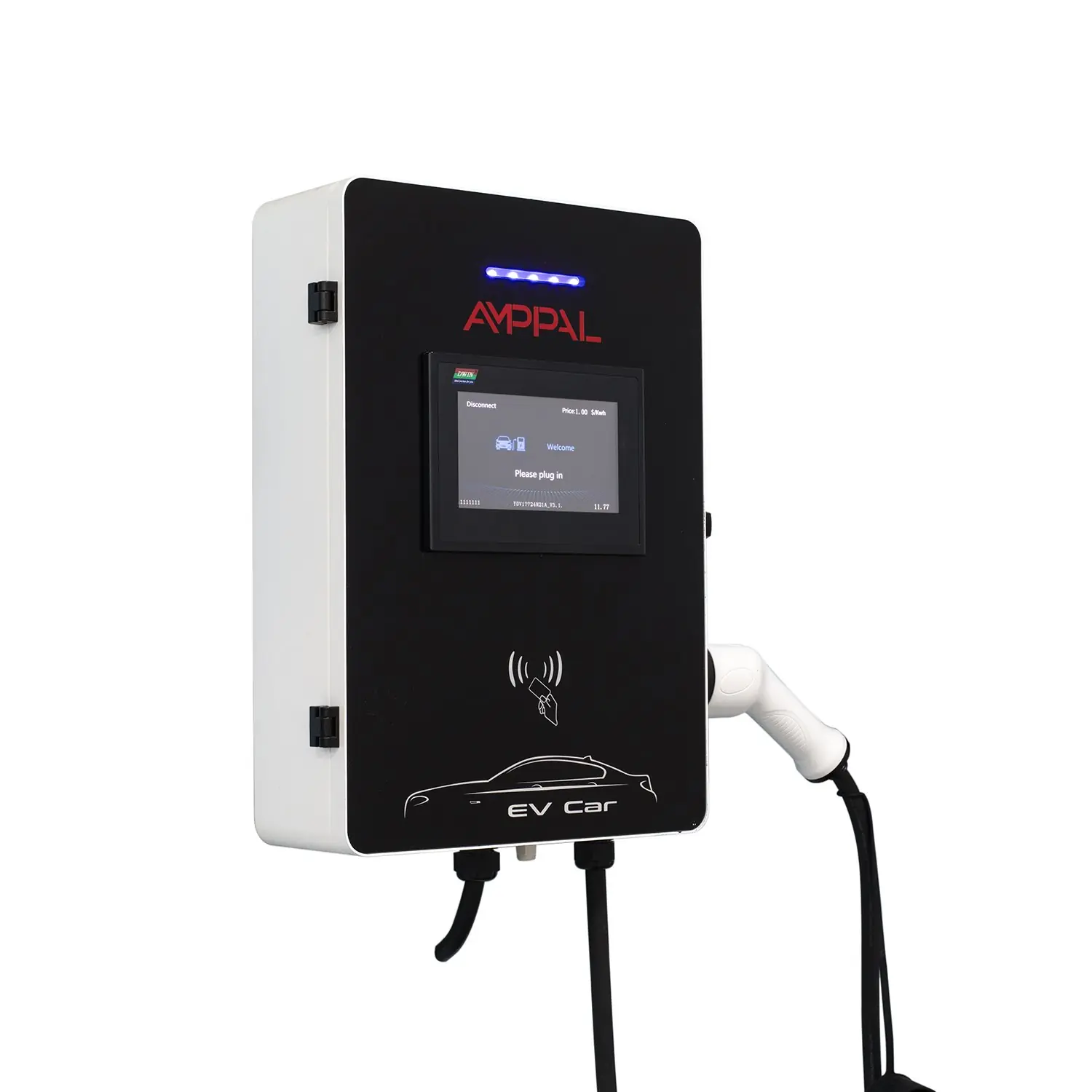

| HMI | 4,3 hüvelykes érintőképernyő, LED jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G |
| Fizetési mód | Bankkártya / kód beolvasás |
| Üzemmód | Offline számlázás nélkül, offline számlázással, online számlázással |
| Dinamikus terheléskiegyenlítés | Igen |
| Üzemi páratartalom | 5%~95% nem lecsapódó dér |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Alkalmazási terület
Az AC töltőállomás AC 50/60 Hz hálózati táplálást biztosít 380 V névleges feszültséggel.
Az on-board chargerrel rendelkező elektromos járművek töltésére elsősorban az alábbi helyszíneken alkalmas:
- Nagy, közepes és kis elektromosjármű-töltőállomások;
- Mindenféle elektromosjármű-parkoló és nyilvános helyszín, például városi lakónegyedek, bevásárlóközpontok, energiaügyi üzleti helyszínek;
- Autópálya pihenőhelyek, állomások, kikötők és egyéb közlekedési csomópontok;
- Ingatlanfejlesztési és építési átadás-átvételi igények.
Jellemzők és előnyök
Funkciók
A töltőállomás többféle töltési módot támogat, beleértve az automatikus teljes feltöltést, a fix teljesítményt, a fix mennyiséget és a fix időt.
A készülék hálózati kapcsolata Etherneten és 4G-n keresztül történik, a fizetés pedig bankkártyával vagy QR-kódos beolvasással is lehetséges.
Az üzemmódok között offline számlázás nélküli, offline számlázásos és online számlázásos működés is elérhető.
Telepítés
Telepítés
A telepítés előtt ellenőrizni kell a csomag tartalmát a csomaglista szerint:
- Padlóra állítható AC töltőállomás (1 készlet)
- Telepítési útmutató (1 készlet)
- Minőségi tanúsítvány (1 darab)
- Szerelőkonzolok (2 darab)
- Szerelőcsavarok (1 csomag)
- Kulcs (2 darab)
A telepítési környezetre vonatkozó követelmények:
- A sorozat IP54 védettségű;
- Környezeti hőmérséklet: -20 ℃ és +50 ℃ között.
A készülék padlóra állítva szerelhető, a szükséges rögzítés négy darab M12-es tágulási csavarral történik, 16 mm átmérőjű furatokkal.
A telepítést szakképzetlen személy nem végezheti.
Karbantartás és tárolás
Karbantartás A töltőállomásokat kültéren, zárt területeken kell telepíteni.
A töltési ciklus befejezésekor vagy a felhasználó leállításakor a kábelt le kell csatlakoztatni, majd a kábelt el kell helyezni, a dugót pedig vissza kell tenni a töltő oldalsó tárolóaljzatába.
Szállítás közben a készüléket stabilan kell rögzíteni, a csomagolást fejjel lefelé tárolni vagy szállítani tilos, és az erős rezgést, illetve rázkódást kerülni kell.
Üzemeltetési környezet
Üzemi környezet
Az üzemi környezeti levegő hőmérséklete -20 ℃ és +50 ℃ között lehet, a napi átlaghőmérséklet legfeljebb 35 ℃. A túl magas vagy túl alacsony hőmérséklet befolyásolhatja a termék élettartamát.
Az átlagos relatív páratartalom legfeljebb 90% lehet 25 ℃-on, a felületen nem lehet páralecsapódás.
Nyomás: 80 kPa és 110 kPa között. A telepítés függőleges dőlésszöge legfeljebb 5% lehet. Az üzemben megengedett rezgés- és ütésállósági szint legfeljebb I szint, a külső mágneses tér indukciós erőssége mindkét irányban legfeljebb 55 mT lehet.
A használati helyen nem lehet robbanásveszélyes közeg, és a környező közeg nem tartalmazhat olyan káros gázt vagy vezető közeget, amely korrodálja a fémet vagy károsítja a szigetelést. Vízgőz és súlyos penészesedés sem megengedett.
A használati helyet közvetlen napfénytől védeni kell. Kültéri telepítés esetén ajánlott árnyékoló szerkezetet alkalmazni a töltőállomás élettartamának meghosszabbításához.
