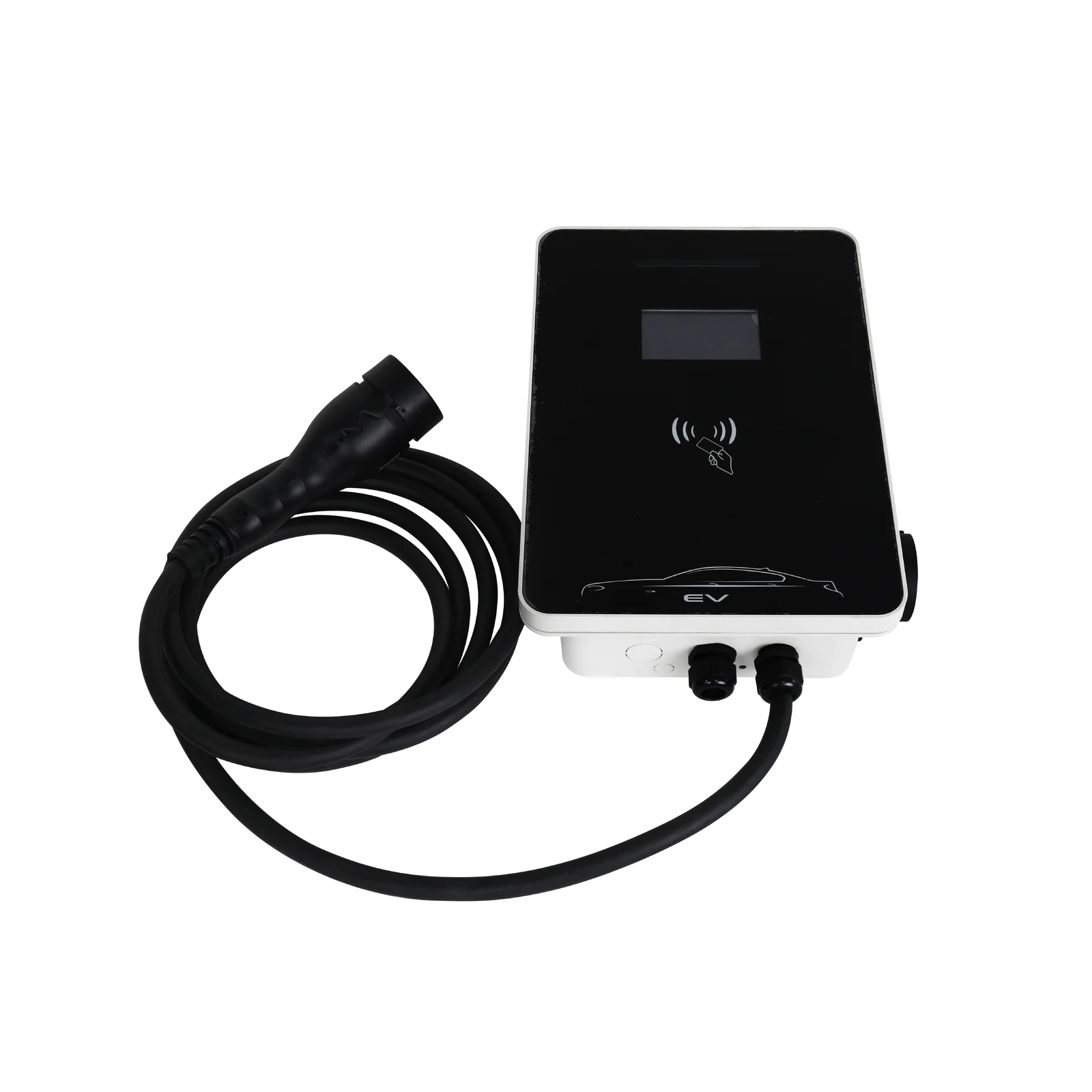

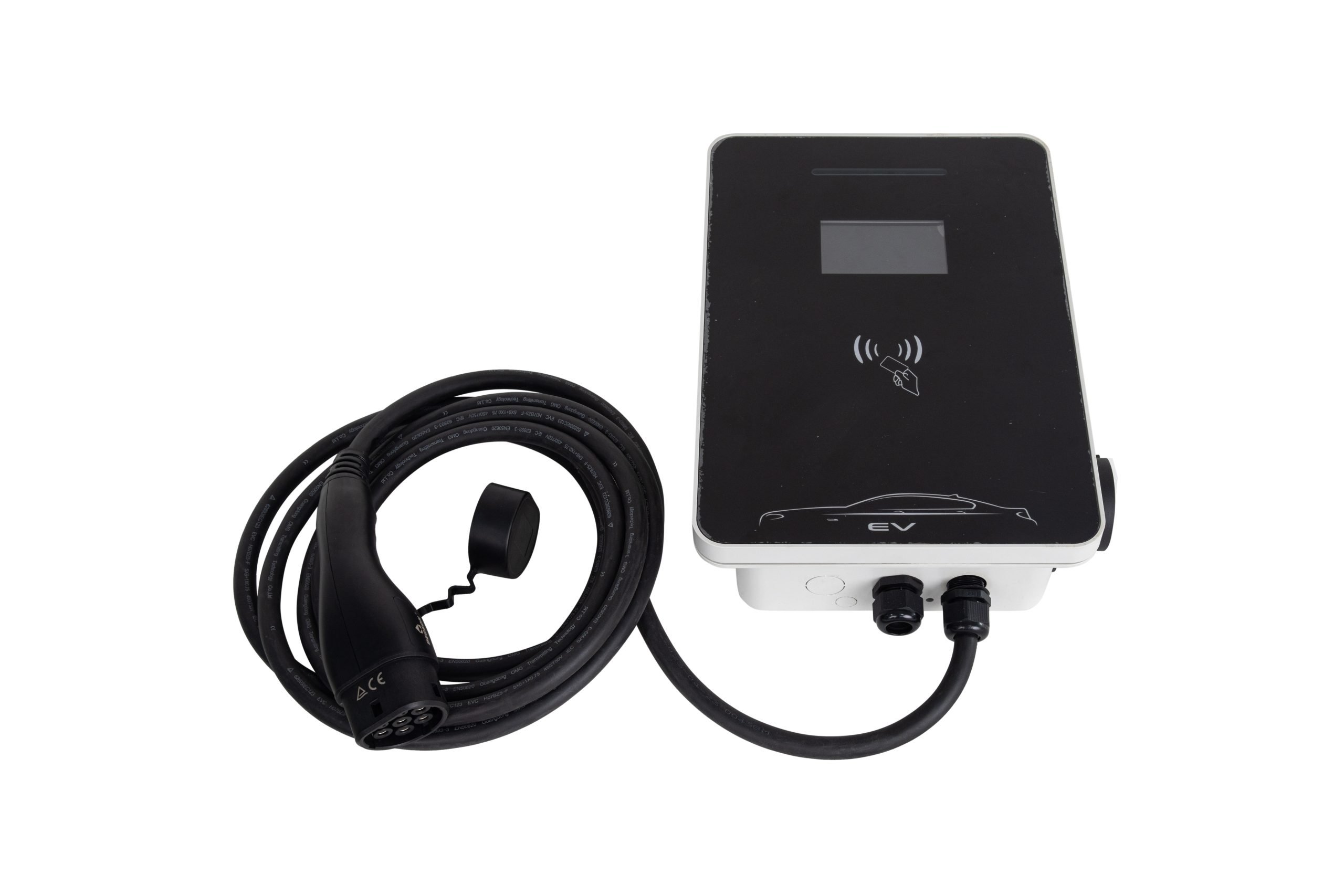

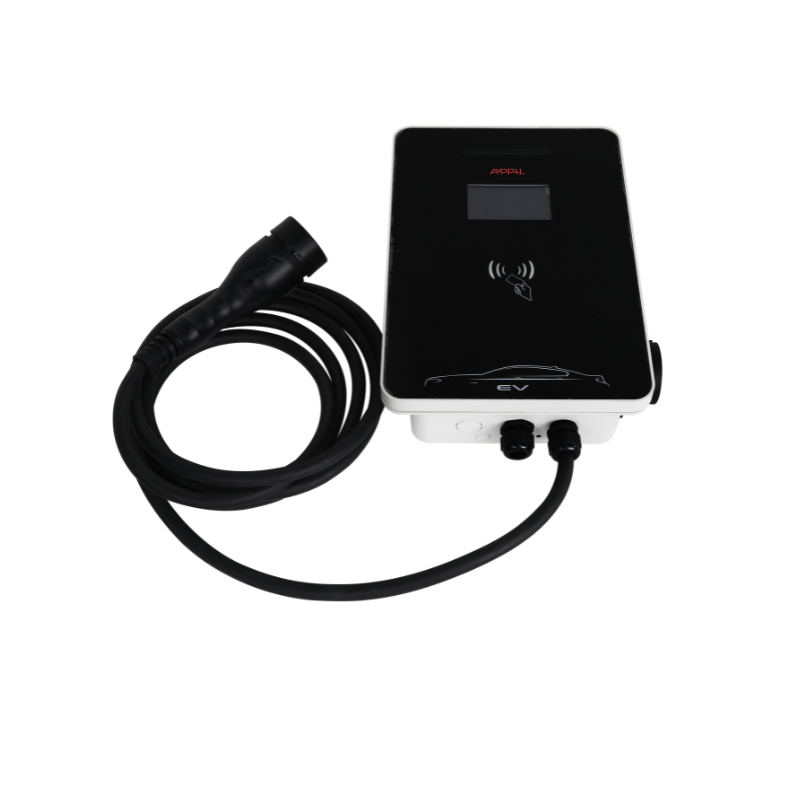

AMPPAL 11 kW AC fali töltőállomás
11 kW-os, falra szerelhető AC töltőállomás elektromos járművek töltéséhez. OCPP 1.6J kommunikációval, kártyás és QR-kódos fizetéssel, valamint hálózati csatlakozással működik. Kültéri, zárt terű telepítésre és nyilvános töltési helyszínekre alkalmas.
Ár egyeztetés alatt
A rendszer végleges összeállítását minden esetben műszaki ellenőrzés előzi meg.
Műszaki adatok
A végleges rendszertervezéshez a gyártó aktuális dokumentációja az irányadó.
| Névleges teljesítmény | 11 kW |
|---|---|
| Bemeneti feszültség | AC 220 V ±20%; L+N+PE |
| Bemeneti frekvencia | 50 ±10 Hz |
| Névleges bemeneti és kimeneti áram | 16 A |
| Áramkorlát-védelmi érték | ≥110% |
| Üzemi hőmérséklet | -20 ℃ és +50 ℃ között |
|---|
| Töltési mód | Automatikus teljes töltés / fix teljesítmény / fix mennyiség / fix idő |
|---|---|
| Töltési mód | Kártyaolvasás / szkennelés |
| Kommunikációs protokoll | OCPP 1.6J |
| Telepítési mód | Falra szerelt |
|---|---|
| Berendezés mérete | 500 × 350 × 130 mm |
| Berendezés tömege | 16 kg |
| Kábelhossz | 5 m (opcionális) |
| Üzemi magasság | ≤2000 m |
| Hűtési mód | Természetes léghűtés |
| Zajszint | ≤40 dB |
| Szabvány | IEC 62196-2:2016; IEC61851-1:2017 |
|---|---|
| Biztonsági funkciók | Töltőpisztoly-hőmérséklet-érzékelés, túlfeszültség-védelem, alulfeszültség-védelem, túlterhelés-védelem, rövidzárvédelem, földelésvédelem, túlmelegedés-védelem, alacsony hőmérséklet elleni védelem, szigetelésfigyelő védelem, fordított polaritás elleni védelem, villámvédelem, vészleállító védelem, szivárgásvédelem |
| Védettség | IP54 |
| Betáplálási mód | Alul be, alul ki |
|---|---|
| AC tápellátás | AC 380 V ±15% |
| Elektromos mutató | ≥11 |
| Mérési pontosság | 1.0 szint |
| HMI | 4,3 hüvelykes képernyő, LED jelzőcsík |
| Hálózati kapcsolat | Ethernet, 4G, Wi-Fi |
| Fizetési mód | Bankkártya / szkennelés |
| Üzemmód | Offline számlázás nélkül, offline számlázás, online számlázás |
| Dinamikus terheléskiegyenlítés | Igen |
| Üzemi páratartalom | 5%~95% nem kondenzálódó dér |
| MTBF | 30 000 óra |
Termékleírás
Felhasználás
Felhasználás
Az AC töltőállomás AC 50/60 Hz-es váltóáramú ellátást biztosít, névleges feszültsége 220 V ±20%.
A fedélzeti töltővel rendelkező elektromos járművek töltésére készült, és elsősorban az alábbi helyeken alkalmazható:
- Nagy, közepes és kis elektromosjármű-töltőállomások
- Mindenféle elektromosjármű-parkolóhely
- Nyilvános helyszínek, például városi lakónegyedek, bevásárlóközpontok és energiaipari üzlethelyek
- Autópálya-szolgáltató területek, állomások, kikötők és más közlekedési csomópontok
- Ingatlanfejlesztési és műszaki átadási igények
Jellemzők és előnyök
Fő jellemzők
Falra szerelhető AC töltőállomás, 4,3 hüvelykes képernyővel és LED-jelzőcsíkkal.
Támogatja az automatikus teljes töltést, a fix teljesítményt, a fix mennyiséget és a fix időt.
A kommunikációs lehetőségek között Ethernet, 4G és Wi-Fi szerepel.
A fizetés bankkártyával vagy QR-kódos szkenneléssel történhet, a töltés pedig kártyával vagy szkenneléssel indítható.
Támogatja az offline számlázás nélküli, offline számlázásos és online számlázásos üzemmódot is.
Dinamikus terheléskiegyenlítéssel és OCPP 1.6J kommunikációs protokollal rendelkezik.
Telepítés
Telepítés
A berendezés falra szerelhető.
A csomag a telepítés előtt az alábbiakat tartalmazza a csomaglista szerint:
- Falra szerelhető AC töltőállomás (1 készlet)
- Telepítési útmutató (1 készlet)
- Minőségi tanúsítvány (1 darab)
- Rögzítőkonzolok (2 darab)
- Szerelési csavarok (1 csomag)
- Kulcs (2 darab)
A telepítési környezet követelményei:
- IP54 védettség
- Környezeti hőmérséklet: -20 ℃ és +50 ℃ között
Falra szereléshez négy M4-es tágulási csavart kell használni, 6 mm átmérőjű furatokkal.
A telepítést csak szakember végezheti.
Karbantartás és tárolás
Karbantartás Az állomásokat kültéren, zárt területen kell telepíteni.
A töltési ciklus befejezésekor vagy a felhasználó általi megszakítás után a kábelt le kell választani, majd a tárolás előtt a kábelt és a csatlakozót a töltő tárolóaljzatába kell helyezni.
Szállítás során a berendezést megfelelően rögzíteni kell, a fejjel lefelé történő tárolás és szállítás tilos, és kerülni kell az erős rezgést, illetve rázkódást.
Üzemeltetési környezet
Működési környezet
- Üzemi levegőhőmérséklet: -20 ℃ és +50 ℃ között
- 24 órás napi átlaghőmérséklet: ≤35 ℃
- Relatív páratartalom: ≤90% (25 ℃ mellett), páralecsapódás nélkül
- Nyomás: 80 kPa–110 kPa
- Telepítési függőleges dőlés: ≤5%
- Használat közbeni rezgés- és ütésvizsgálati szint: ≤I szint
- Külső mágneses tér erőssége mindkét irányban: ≤55 mT
- A használati helyen nem lehet robbanásveszélyes közeg; a környezet nem tartalmazhat fémet korrodáló vagy a szigetelést károsító káros gázokat és vezető közegeket, továbbá nem lehet telített vízgőzzel és erős penészesedéssel
- A használati helyet kerülni kell a közvetlen napfénytől; kültéri telepítésnél árnyékoló kialakítás javasolt a berendezés élettartamának növelése érdekében
Védelmi funkciók
Védelem A készülék IP54 védettséggel rendelkezik.
A biztonsági funkciók a következők:
- Töltőpisztoly-hőmérséklet-érzékelés
- Túlfeszültség elleni védelem
- Alulfeszültség elleni védelem
- Túlterhelés elleni védelem
- Rövidzár elleni védelem
- Földelésvédelem
- Túlmelegedés elleni védelem
- Alacsony hőmérséklet elleni védelem
- Szigetelésfigyelő védelem
- Fordított polaritás elleni védelem
- Villámvédelem
- Vészleállító védelem
- Szivárgásvédelem
Méretek és kialakítás
Méretek A berendezés mérete 500 × 350 × 130 mm.
A tömeg 16 kg.

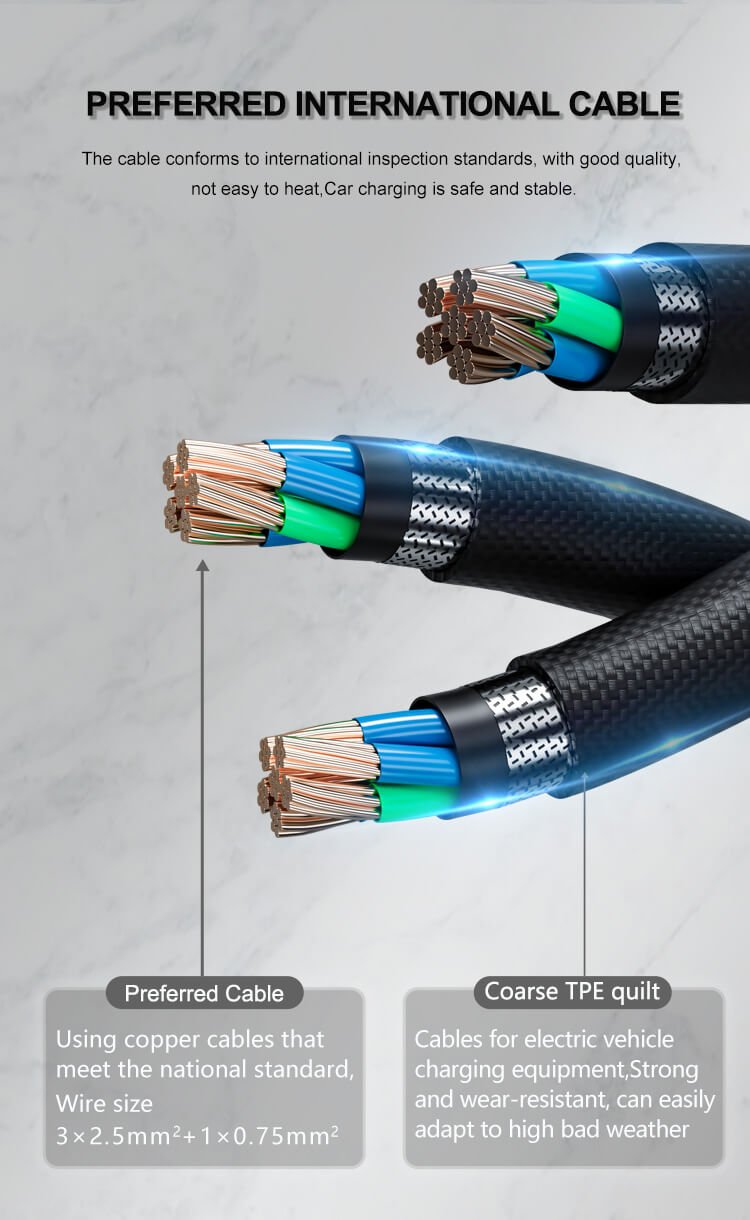

A kábel hossza 5 m, opcionális kivitelben.
Rendszerintegráció
Integráció A bemeneti feszültség AC 220 V ±20%; L+N+PE.
A bemeneti frekvencia 50 ±10 Hz.
A névleges bemeneti és kimeneti áram 16 A.
A tápellátás AC 380 V ±15%.
A készülék támogatott hálózati kapcsolatai: Ethernet, 4G és Wi-Fi.
Kommunikációs protokoll: OCPP 1.6J.
Garancia és támogatás
Garancia MTBF: 30 000 óra.
